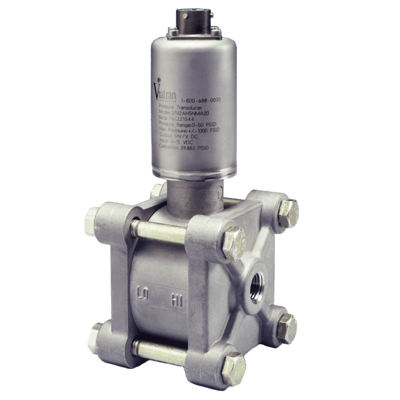

Model 274 Differential Pressure Sensor
The Model 274 Differential Pressure Transmitter measures pressure ranges from 5" WC to 100 PSID and provides a 0 - 5 VDC signal. All wetted surfaces, including flanges and diaphragms, are made of 316 stainless steel with Viton® O-ring seals for superior corrosion resistance : Standard 1,000 PSI static pressure and one-sided overpressure are available with these adapters, 3,000 PSI with optional flanges are available for applications requiring a higher static pipe pressure rating.
The Model 274 also has an internal calibration circuit for easy field setting, quick disconnect electrical connections, and external zero and span controls. A special option called fast response allows the unit to respond precisely to pressure changes in approximately one-tenth of the standard time. These features make the Model 274 ideal for most industrial test and flow applications.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-5, 10, 20, 50, 100, 300, 750" W.C.D. 0-15, 50, 100 PSI |
|
| Nelinearita (přímá přímka s nejlepší přiléhavostí): | ≤±0.15% FSO | |
| Hystereze: | ≤±0.08% FSO | |
| Opakovatelnost: | ≤ ±0.06% FSO | |
| Výstup v plném rozsahu (FSO): | 5 Vdc at 70° F | |
| Rozlišení: | Infinite | |
| Dlouhodobá stabilita: | ≤±0.1% FSO per 6 months | |
| Posun nuly se základním tlakem: | 5” WC to 100” WC : ≤ 4% 300” WC to 100 PSI: ≤ 6 |
|
| Posun rozpětí se základním tlakem: | 5” WC to 100” WC : 0 to -6% 300” WC to 100 PSI : 0 to -4 |
|
| Posun nuly po přetížení 1000 PSI: | Jedna strana: ≤ ± 0,1% FSO Alternativní strany: ≤ ± 0,5% FS |
|
| Kompenzovaný teplotní rozsah: | 21°C až 76°C | |
| Rozsah provozních teplot: | 0° F až +200° F | |
| Limity teploty skladování: | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 38°C | |
| Vliv teploty na rozpětí: | ≤ ± 2,0% FSO na 38°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 až 42 Vdc
|
|
|
Účinek regulace napájení:
|
≤ ± 0,0001% FSO na změnu napětí v rozsahu napájecího napětí
|
|
|
Výstupní signál:
|
0 až 5 Vdc
|
|
| Impedanční zatížení: | 3000 Ohms minimum | |
| Odběr proudu: | 3.8 mA | |
| Nastavení nuly: | ± 10 % FSO min. / ±20% FSO max. | |
| Nastavení rozsahu: | ± 10% FSO min. / ±20% FSO max. | |
| Kalibrační signál: | 80% of the FSPR, by shorting pins E & F | |
| Přesnost kalibračního signálu: | ≤±0.1% of the stated value | |
|
Ochrana obvodů: |
Chráněna reverzní polarita | |
| Izolační odpor: | > 1 000 MegOhms na zem při 50 Vdc a 70 ° F | |
| Doba odezvy: | 10% až 90% FS K dispozici je rychlejší odezva s možností NF. | |
| Elektrické připojení: | Bendix PT02E-10-6P, mates PT06E-10-6S (SR) | |
|
Zapojení - značení vodičů: |
Pin A + Power Pin B - Power Pin C + Signal Pin D - Signal Pin E Calibrate Pin F Calibrat |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 Nerezová ocel a O-kroužek Viton
|
|
|
Materiál pouzdra:
|
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
|
|
| Hmotnost: | 3,5 liber. (6,5 liber s volitelnými přírubami) | |
|
Identifikace:
|
Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT female
|
|
| Statický tlak: | Maximálně 1 000 PSI (3 000 PSI - volitelné) | |
|
Ověřený tlak:
|
Maximálně 1 000 PSI (3 000 PSI - volitelné)
|
|
| Tlak při roztržení: | 1500 PSI (4500 PSI - volitelné) | |
| Posun membrány: |
0,002 kubických palců při FSPR |
|
| Posun membrány: |
Standardní příruby: 0,4 kubických palců Volitelné příruby : 1,5 kubického palce |
|
| Náplň snímače: | Silikonový olej Dow DC200 | |
| Montáž: | Může být podepřeno procesním potrubím nebo volitelnou montážní konzolou |
ROZMĚRY SNÍMAČE
