Model 122 Tlakový snímač

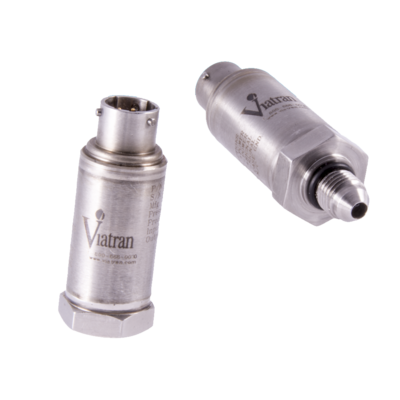

Przetwornik ciśnienia Viatran Model 122 jest przeznaczony do zastosowań, w których przestrzeń jest ograniczona. Dzięki maksymalnej średnicy gięcia 7/8" jest on zaprojektowany tak, aby pasował nawet do najmniejszych miejsc i zapewniał łatwą instalację. Pokazano opcje 1/8" NPT (M) i (F).
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 až 0-5000 PSIG, PSIS, 0-15 až 0-5000 PSIA, 0-15 PSIV | |
|
Kombinovaná přesnost (nelineární, hystereze, nulové opakování)
|
≤±0.12% FSO
|
|
| Dlouhodobá stabilita: | ≤±0.1% FSO za 6 měsíců | |
| Doba odezvy: | <5 mSec pro 10% až 90% FSO | |
| Posun nuly po přetížení 500 PSI: | ≤± 0.1% FSO | |
| Rozsah kompenzované teploty: |
0°C to 82°C |
|
| Rozsah provozní teploty: |
-40°C to 121°C |
|
| Teploty skladování: | -40°C až 121°C | |
| Vliv teploty na nulu: | ≤ ± 1% FSO na 100°F | |
| Vliv teploty na rozpětí: | ≤ ± 1% FSO na 100°F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
10 V DC jmenovitý, max. 15 V DC
|
|
|
Regulace napájení:
|
≤ ± 0,05% FSO na volt
|
|
|
Výstupní signál:
|
5 mV / V pro 3 až 5 PSI; 10 mV / V všechny ostatní rozsahy
|
|
| Ochrana obvodů: | Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Přepětí chráněné na 1000 voltů <1 mSec trvání | |
| Izolační odpor: | <5nS vodivost | |
| Elektrické připojení: | 6pin hermetický, bajonetový, 303 SST svařovaný konektor | |
| Zapojení - barvy vodičů: |
Pin A + Power |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí:
|
316 nerezová ocel
|
|
|
Materiál pouzdra:
|
316 nerezová ocel
|
|
| Materiál snímače: |
316 nerezová ocel |
|
|
Hmotnost:
|
5 oz |
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Ověřený tlak:
|
3 times range (10,000 PSI max) |
|
|
Tlak při roztržení:
|
5 times range (10,000 PSI max) |
|
|
Průměr: |
0.875 inches |
