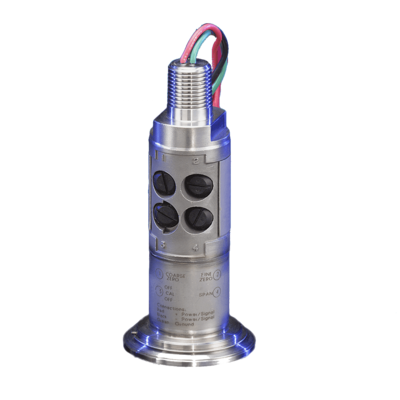

Model 351 Snímač tlaku
Proplachovací membrána inhibuje růst bakterií a usnadňuje systémy CIP (Clean in Place). Díky rychlému odpojení 3-svorek jsou tyto vysílače ideální pro farmaceutické, mléčné a potravinářské aplikace, kde je třeba časté čištění.
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah: | 0 - 100, 400, 1000 PSIS, PSIA | |
| Kombinovaná přesnost (BFSL): | ≤0.35% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA při 21°C | |
| Rozlišení: | Infinite | |
| Dlouhodobá stabilita (% FSO): | ≤±0.25% FSO ZA 6 Měsíců | |
| Efekt tlakové připojení na vyvážení nuly: | ≤±0.1% | |
| Doba odezvy (mechanická a elektrická kombinace): | ≤50 mSec | |
| Tepelný efekt na nulu: | ≤±2% FSO / 37°C | |
| Tepelný efekt na rozpětí: | ≤±1% FSO / 37°C | |
| Vliv teploty na kalibrovaný signál: | ≤±1& FSO / 37°C | |
| Provozní teplota elektroniky: | -17°C až 82°C | |
| Rozsah procesní teploty: | -53°C až 121°C | |
| Limity teploty skladování: | -53°C až 121°C |
ELEKTRICKÉ CHARAKTERISTIKY
|
Technologie snímání:
|
Lepená tenzometrická folie
|
|
|
Napájecí napětí:
|
9 až 40 Vdc
|
|
|
Regulace napájení:
|
≤±0.04% FSO per Volt
|
|
| Výstupní signál: | 4 - 20 mA at 70°F (21°C) | |
| Impedanční zatížení: | 1925 Ohms max at 40 Vdc | |
| Šum: | ≤±0.08% FSO | |
| Nulový zůstatek: | 4 mA ±5% FSO př 21°C | |
| Nastavení nuly: | 5: 1 turndown, externě 30 PSI min | |
| Signál kalibrace rozsahu: | 20% ± 1,0% FSPR, externě přepínané. Každá jednotka má přesnou korelaci signálu a tlaku | |
| Ochrana obvodů: | Varistor chráněný přes vstupní vodiče pro přepětí nad 38 V a špičky 250 Amp s šířkou impulzu 8-20 µSecs. Chráněna reverzní polarita | |
| Odpor můstků: | 5000 Ohms nominal | |
| Izolační odpor: | ≤100 MegOhms at 50 Vdc | |
| Potlačení RFI / EMI: | 1/2 ”NPT zástrčka, 3 vodiče, 18 AWG, 36” | |
| Zapojení - barvy vodičů: |
Red +Power/Signal Black -Power/Signal Green Case Ground |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Nerezová ocel 15-5, 304 a 316
|
|
|
Materiály smačených částí:
|
316 nerezová ocel
|
|
| Identifikace: | Laserem je označen na těle jednotky | |
| Měřené tekutiny: | Jakýkoli plyn nebo kapalina kompatibilní s nerezovou ocelí 316 |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1 1/2 ”, 2”, 2 1/2 ” 3-svorka
|
|
|
Ověřený tlak:
|
1,5krát jmenovitý rozsah
|
|
|
Tlak při roztržení:
|
≤3 times rated range or max orange of clamp and tubing, whichever is less
|
OPTIONS
|
BZ
|
Mini change connector
|
|
|
DG
|
Improved temperature compensation
|
|
|
DH
|
Special range
|
|
| EA | Special calibration | |
| JJ | Direct mount indicator with Explosion Proof housing attached to transmitter | |
| MD | FM label | |
| NH | Customer specified identification | |
| PW | 1/8 DIN digital indicator | |
| ZP | CIA-C814-10-6P-10-0A1 |
