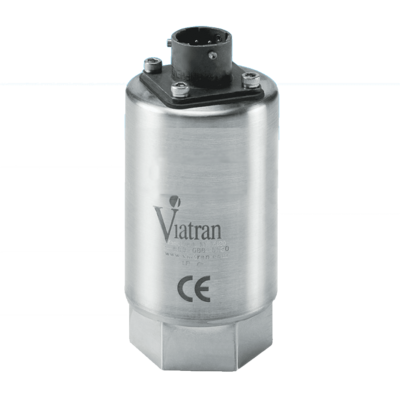

Czujnik ciśnienia model 14B
Czujnik ciśnienia 14B jest specjalnie zaprojektowany dla starszych systemów wykorzystujących zewnętrzne wzmacniacze. 14B wykorzystuje mostek 350 omów, który jest kompatybilny ze starszymi wzmacniaczami i pozwala na szybkie i łatwe przełączanie instrumentów.
TYPOWE APLIKACJE
Stanowiska do testowania silników
Testy turbin i rakiet
Spalanie oleju napędowego
Badania emisji
Stanowiska testowe produkcji
Testowanie transmisji
Pojazdy terenowe
Sprężarki i pompy
Prasy do prasowania
Walcownie
Odlewanie ciśnieniowe
Zastosowanie hydrauliczne
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)
|
|
|
Přesnost:
(kombinovaná linearita, hystereze a opakovatelnost) |
≤±0.3% FSO
|
|
| Výstup v plném rozsahu (FSO) | 3,0 mV / V dc při 21°C ± 1% FSO | |
| Rozlišení: | Infinite | |
| Vyvážení nuly a rozsahu: | ± 1% FSO | |
|
Dlouhodobá stabilita: |
≤ ± 0,3% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C až 77°C | |
| Rozsah procesních teplot: | Procesní medium (-40°C až 121°C) Okolní (-40°C až 85°C) |
|
| Teploty skladování: | -40°C to 121°C) | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 100 ° F | |
| Vliv teploty na rozpětí: | ≤ ± 2,0% FSO na 100 ° F | |
| * For PSIV and Compound Range units | Vliv teploty na nulu ≤ ± 3,0% na 100 ° F Kompenzovaný teplotní rozsah 32 ° F až 170 ° F (0 ° C až 77 ° C) Výstupní signál 5 mv / V |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
Jmenovitý proud 10 V, max. 15 V
|
|
| Regulace napájení: | ≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí | |
| Výstupní signál: |
Standard 3,0 mV / V dc |
|
| Ochrana obvodů: | Chráněna reverzní polarita. Výstup může být zkratován na neurčito. Ochrana proti přepětí na 1000 voltů podle EN61000-4- |
|
| Izolační odpor: | <5 nSec na zem | |
|
Doba odezvy: |
<2 mSec k dosažení 90% plného rozsahu stupnice | |
| RFI/EMI: | CE EMC odpovídá IEC EN 61326. Označení CE. | |
| Elektrické připojení: | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
|
Zapojení - barvy vodičů: |
Pin A Napájení + Pin B Napájení - Pin C Signal + Pin D Signal - Pin E Pin F |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4” - 18 NPT samice
|
|
|
Ověřený tlak:
|
1,5krát rozsah nebo 20 000 PSI (1400 bar) max
|
|
| Tlak při roztržení: | 3krát rozsah nebo max. 35 000 PSI (2400 bar) | |
| Objem tlakové dutiny: |
4.5 ml |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
15-5 PH nerezová ocel
|
|
|
Materiál pouzdra: |
304L nerezová ocel
|
|
|
Identifikace:
|
Laserem vyznačeno na tělo snímače
|
|
| Hmotnost: | 10 oz (283 g) |
