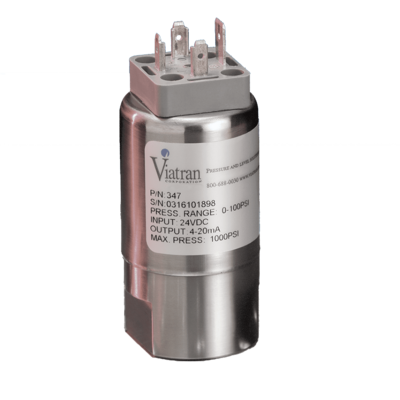

Czujnik ciśnienia model 347
Model 347 jest przeznaczony do zastosowań takich jak olej i gaz, sterowanie hydrauliczne, maszyny testujące i wiele innych zastosowań wymagających stabilnych i niezawodnych pomiarów ciśnienia z dobrą dokładnością przy rozsądnych kosztach. Można je konfigurować na różne sposoby – od szczelnej obudowy z kablem, która pozwala na używanie ich w środowisku „zewnętrznym”.
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-15, 30, 50, 75, 100, 200, 300, 500 PSIA
0-3, 5, 10, 15, 30, 50, 75, 100, 200, 300, 400, 500, 750, 1,000, 1,500 PSIG 2K, 3K, 4K, 5K, 7.5K, 10K, 15K, 20K PSIS 0-5,10 & 15 PSIV* |
|
|
Nelinearita:
|
≤±0.50% FSO
|
|
|
Vylepšená přesnost (nelinearita): |
± 0,35% ** ** Závisí na rozsahu | |
| Hystereze: | <0.25% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA ±2% at 70°F (21°C) | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ ± 0,5% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C až 76°C | |
| Rozsah provozních teplot: |
-28°C - až 93°C |
|
| Limity teploty skladování | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100 ° F Typické | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100 ° F Typické | |
| Nastavení nuly: | ± 5% FSO (nominální) | |
| * For PSIV and Compound Range units | nula je ≤ ± 3,0% na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 Vdc
|
|
| Regulace napájení: | ≤ ± 0,08% FSO na volt | |
| Výstupní signál: |
4 až 20 mA |
|
| Impedanční zatížení: | 1050 Ohms max at 30 Vdc | |
| Ochrana obvodů | Chráněna reverzní polarita. Označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326-1 a EN 61326-2-3 Příloha BB | |
|
Voltage Spike |
Odolejte špičce 1000 V podle EN 61000-4-5 | |
| Izolační odpor | <5 nS conductance | |
| Vstupní proud | 4-20 mA | |
| Doba odezvy | <2 mSec pro 10-90% změnu výkonu | |
|
Zapojení - barvy vodičů: |
Pin 1 +Power / Signal |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4” NPT samice
|
|
|
Ověřený tlak:
|
≤200 PSI 3x ≥ 300 PSI 1,5krát FSPR nebo 25K PSI (1723 bar), podle toho, co je menší
|
|
| Tlak při roztržení: | 5krát FSPR nebo 30K PSI (2068 bar), podle toho, co je menší | |
| Objem tlakové dutiny: |
0,06 kubických palců, nominální |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
0-3 až 200 PSI (0-1,0 až 13,7 bar) - 316L nerezové oceli
0 - 300 PSI (20,6 bar) a vyšší - 15-5PH nerezový ocel |
|
|
Identifikace:
|
Syntetický štítek
|
|
| Hmotnost: | Jmenovitý křemíkový snímač 8 oz, nominální 10,5 oz (tenzometr) |
ROZMĚRY SNÍMAČE
