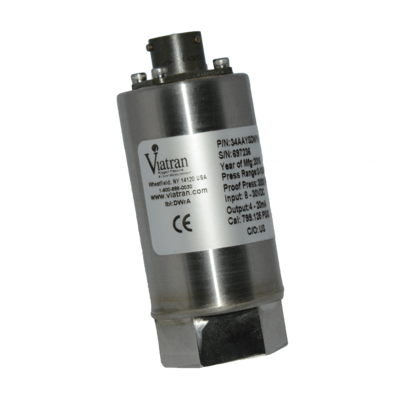

Czujnik ciśnienia model 34A
Model 34A jest jednym z naszych najbardziej wszechstronnych przetworników ciśnienia do zastosowań przemysłowych. Model 34A mierzy od 3 PSI do 5000 PSI (0,2 do 345 barów) przy standardowej liniowości ≤ ± 0,25% FSO. Opcjonalnie dostępna jest ulepszona liniowość ± 0,15% lub ± 0,10% FSO. Model 34A ma standardowy sygnał wyjściowy 4 - 20 mA.
Typowe aplikacje:
• Stanowiska do testowania silników
• Produkcyjne stanowiska testowe
• Hydrauliczny
• Sprężarki i pompy
• Walcownie
• odlewanie ciśnieniowe
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah (FSPR):
|
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI)
(0,2 až 345 bar) 0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar) 0-15 PSIV (0-1,03 BarV) |
|
|
Nelinearita:
|
≤±0.25% FSO
|
|
| Hystereze a opakovatelnost | ≤±0.10% FSO | |
| Výstup v plném rozsahu (FSO): | 16 mA at 70°F (21°C) ±1.0% FSO | |
| Rozlišení: | Infinite | |
|
Dlouhodobá stabilita: |
≤ ± 0,3% FSO za 6 měsíců | |
| Kompenzovaný teplotní rozsah: | 21°C to 77°C | |
| Rozsah teplot procesních médií:- |
40°C to 121°C |
|
| Rozsah okolní provozní teploty: | -40°C to 85°C | |
| Limity teploty skladování | -40°C to 121°C | |
| Vliv teploty na nulu: | ≤ ± 2,0% FSO na 100 ° F | |
|
Vliv teploty na rozpětí: |
≤ ± 2,0% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8 až 30 Vdc
|
|
| Regulace napájení: |
4 až 20 mA |
|
| Výstupní signál: | ±5% FSO min | |
| Ochrana obvodů | Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4- | |
| Izolační odpor | <5 nSec to case ground | |
|
Doba odezvy |
<2 mSec to reach 90% of full scale | |
| Potlačení RFI / EMI | CE EMC odpovídá IEC EN 61326. Označení CE | |
| Elektrické připojení | Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR) | |
|
Zapojení - barvy vodičů: |
Pin A + Power / Signal |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/4" - 18 NPT samice
|
|
|
Ověřený tlak:
|
≤ 500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3x nebo 9 000 PSI (620 barů) max |
|
| Tlak při roztržení: | ≤ 500 PSI (35 barů) 5x nebo 2 400 PSI (170 barů) max > 500 PSI (35 barů) 5x rozmezí nebo 10 000 PSI (700 barů) max |
|
| Objem tlakové dutiny: |
≤500 PSI (35 bar) 1.5 ml |
|
| Montáž: | Může být podporováno procesním potrubím |
KONSTRUKČNÍ MATERIÁLY
|
Materiály smačených částí: |
316 nerezová ocel
|
|
| Materiál pouzdra: | 304L SS | |
|
Identifikace:
|
Štítek
|
|
| Hmotnost: | 10 oz (283 g) |
ROZMĚRY SNÍMAČE
