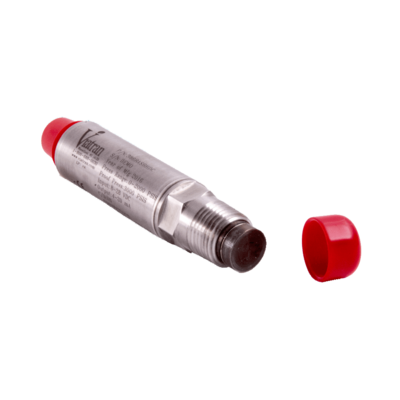

Czujnik ciśnienia model 386
Końcówka Flush Tip - Zero Cavity w modelu 386 jest wyposażona w izolowany zespół czujnika, który praktycznie eliminuje efekt momentu montażowego i jest w stanie wytrzymać skoki ciśnienia do 1,5x ciśnienia testowego i 5x ciśnienia rozrywającego (lub 30 000 PSI, w zależności od tego, która wartość jest mniejsza).
VÝKONOSTNÍ CHARAKTERISTIKY
| Tlakový rozsah (FSPR): | 0-100, 150, 160, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10,000 PSIG / PSIS | |
| Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost): | ≤±0.5% FSO (Includes BFSL, Hysteresis and Repeatability by RSS) | |
| Kompenzovaný teplotní rozsah: | -40°F to 185°F (-40°C to 85°C) | |
| Teplota skladování: | -40°F to 250°F (-40°C to 120°C) | |
| Vliv teploty na nulu: | ≤ ± 2% FSO na 100 ° F Typické | |
| Vliv teploty na rozpětí: | ≤ ± 2% FSO na 100 ° F Typické | |
| Kompenzovaná teplota: | 70°F to 170°F (21°C to 77°C) |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájecí napětí:
|
8-28 Vdc
|
|
|
Účinek regulace napájení:
|
<±.05% FSO per volt
|
|
|
Výstupní signál:
|
4 - 20 mA
|
|
| Odolnost proti zatížení: | 926 Ohms maximum at 28 volts DC | |
| Izolační odpor | <5nS Vodivost | |
| Ochrana obvodů: | Chráněna reverzní polarita. CE označení | |
| RFI/EMI: | CE EMC kompatibilní podle IEC EN 61326-1 a EN 61326-2-3 Příloha BB | |
| Doba odezvy: | <2 mSec pro 10-90% konečné hodnoty | |
| Ochrana před napětím: | Odolejte špičce 1000 V podle EN 61000-4-5 | |
| Odolnost můstku: | 5K Ohms nominal | |
| Elektrické připojení: | Bendix PT02E-10-6P, spárování PT06E-10-6S (SR) (možnost BH) | |
| Zapojení - barvy vodiče: |
Pin A + napájení / signál
|
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra: |
Nerezová ocel 15-5 PH a 304L (volitelně Inconel 718) |
|
| Identifikace: | Laserem označeno na těle jednotky |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
1/2" NPT (M) |
|
|
Ověřený tlak:
|
1.5x
|
|
|
Tlak při roztržení:
|
5X (or 30,000 PSI, whichever is less) |
|
| Montáž: | Podporováno technologickým potrubím nebo volitelnými montážními držáky | |
| Hmotnost: |
8 oz. nominal |
|
| Instalace - efekt na nulu: |
<± 0,10% při 25 až 50 ft lbs |
Rozměry snímače
