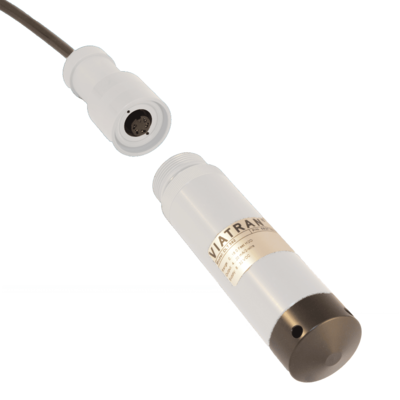

Model 592 Detachable level sensor
The Model 592 removable level sensor allows for quick sensor changes without removing the installed cable. No special tools are required. Simply pull the sensor out, unscrew the sensor coupling sleeve until it no longer engages, then simply separate the two halves.
Regular 592 ranges are available with a 2-day pull through Viatran's RapidShip program.
The 592 is constructed from a high temperature polypropylene (PP-HT) housing and 316L stainless steel sensor, with a polyurethane cable as standard. Various cable materials and o-rings are available.
It is used to measure the level and depth of the liquid, it is water, waste water, reservoirs and dams, in rivers, in ponds, wells, in underground / above ground reservoirs and with the function of measuring reservoir stocks.
Ranges from 0-40" WC through 15' WC have a combined accuracy of +/- .50% FSO
Ranges greater than 15' WC have a combined accuracy of +/- .35% FSO
Viatran also offers a complete range of accessories for use in application levels such as surge protectors, cable hangers and weights, meters and junction boxes.
Replacement sensor heads and/or cables can be purchased separately
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 40 "W.C. až 0 - 335 Ft W.C. (nebo ekvivalent v metrech nebo PSI) |
|
|
Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: |
Pro rozsahy ≥ 15 Ft. w.c. ≤ +/- 0,35% FSO |
|
| Kompenzovaný teplotní rozsah: | 0 to 50° C | |
| Rozsah provozních teplot: | 0 to 50° C Poznámka: Médium nesmí v blízkosti senzoru zamrznout |
|
| Rozsah teplot skladování: | -10 až 50 ° C | |
| Dlouhodobá stabilita (% FSO): | ≤ +/- 0,1% FSO / rok (za referenčních podmínek | |
| Tepelný effekt na nulu: | ≤ +/- 1,1% FSO na 100 ° F | |
| Tepelný effekt na rozpětí: | ≤ +/- 1,1% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4-20 mA
|
|
|
Napájecí napětí:
|
8 - 32 Vdc
|
|
|
Regulace napájení:
|
<+/- 0,005% FSO na volt
|
|
| Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
| RFI / EMI: | CE EMC kompatibilní podle IEC EN 61326 | |
| Ochrana před napětím: | Odolejte špičce 1 000 V podle EN 61000 | |
| Doba odezvy: | <10 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Membrána snímače:
|
Nerezová ocel 316L a Inconel X750
|
|
|
Těsnění O-kroužku
|
NEMA / Typ 4X (1P68)
|
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Závit a Ochranná čepička POM
|
|
| Krytí: |
ip 68
|
|
|
Ověřený tlak:
|
4x Minimum
|
|
| Tlak při roztržení: | 5x Minimum | |
| Hmotnost: | 0.9 lbs. (without cable) |
OPTIONS
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
