Model 593 Detachable level sensor

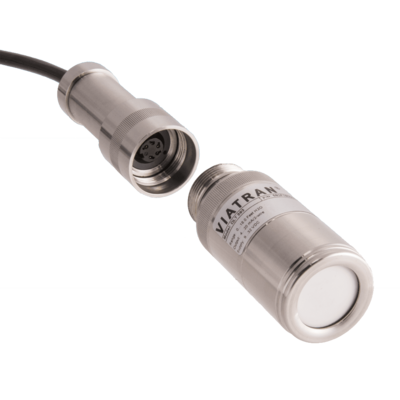

The Model 593's removable level sensor allows quick sensor replacement without removing the installed cable. No special tools are required. You simply unscrew the sensor until it is free, then simply separate the two halves.
The 593 is made from a 316L stainless steel housing and ceramic sensor, with a polyurethane cable as standard. Various cable materials and o-rings are available.
Used to measure liquid level and depth for applications such as water and waste water in reservoirs and dams, rivers, ponds, wells, underground / above ground tanks and with tank level measurement.
Viatran also offers a complete range of accessories for use in application levels such as surge protectors, cable hangers and weights and junction boxes.
Replacement sensor heads and/or cables can be purchased separately
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 16 "W.C. až 0 - 335 Ft W.C. (Nebo ekvivalent v metrech nebo PSI | |
| Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ +/- 0,35% FSO (standardní) ≤ +/- 0,25% FSO (volitelné) |
|
| Kompenzovaný teplotní rozsah: | 32 ° až 158 ° F (0 až 70 ° C) | |
| Rozsah provozních teplot: | -13 ° až 257 ° F (-25 až 125 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout |
|
| Rozsah teplot skladování: | -40° to 257° F (-40 to 125° C) | |
| Dlouhodobá stabilita (% FSO): | ≤ +/- 0,1% FSO / rok (za referenčních podmínek | |
| Tepelný effekt na nulu: | ≤ +/- 0,8% FSO na 100 ° F | |
| Tepelný effekt na rozpětí: | ≤ +/- 0,8% FSO na 100 ° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál:
|
4 - 20 mA
|
|
|
Napájecí napětí:
|
9 - 32 Vdc
|
|
|
Regulace napájení:
|
<+/- 0,005% FSO na volt
|
|
| Ochrana obvodů: | Chráněno proti přepólování, označení CE | |
| RFI / EMI: | CE EMC kompatibilní podle IEC EN 61326 | |
| Potlačení: | +50% of FSO | |
| Ochrana před napětím: | Odolejte špičce 1 000 V podle EN 61000 | |
| Signál kalibrace rozsahu: | 20% FSPR externě přepnuto | |
| Doba odezvy: | < 380 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Materiál pouzdra:
|
Inconel X750 a 316L nerezová ocel
|
|
|
Membrána snímače:
|
Inconel X750 a 316L nerezová ocel
|
|
|
Těsnění O-kroužku:
|
NEMA / Typ 4X (1P68)
|
|
| Odnímatelné ochranné víčko: | POM (Polyoxymethylene) |
MECHANICKÉ CHARAKTERISTIKY
|
Tlakové připojení:
|
Odnímatelný ochranný kryt POM
|
|
|
Krytí:
|
IP 68
|
|
|
Ověřený tlak:
|
6x minimum (≥ 134 Ft. Rozmezí = 3,5x)
|
|
| Tlak při roztržení: | 1,4 liber. (bez kabelu) | |
| Hmotnost: | 1,4 liber. (bez kabelu) |
OPTIONS
|
DV
|
|
|
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
|
| ZB | 1/2" NPT Conduit Adapter |
