Filtrační systémy a měniče sít pro průmyslové aplikace

Filtrace je proces, který odděluje nebo čistí látky. Mechanické separační procesy filtračních systémů Maag jsou fyzické. Principy se používají ve filtrech a měničích síta pro oddělování a čištění plastových tavenin, chemických látek a maziv. Používají se také v recyklaci, vytlačování, rotačním formování, obecně v průmyslových aplikacích a ve farmaceutickém a potravinářském průmyslu.

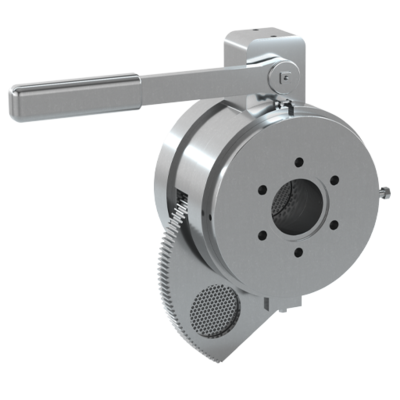

HSC - Manuální filtrační systém

HSC- Manuální filtrační systém a měnič sít

Manuální filtrační systémy od společnosti Maag byly po mnoho let jasnou volbou nákladově efektivních filtračních systémů ve vytlačovacích linkách. Počínaje velikostí 45 jsou manuální měniče obrazovky volitelně dodávány s převodovkou.

Jednoduchá obsluha

Rychlý výměna síta

Vysoká spolehlivost

Krátká doba zdržení

Provoz bez úniku

Bez mrtvých míst

CE

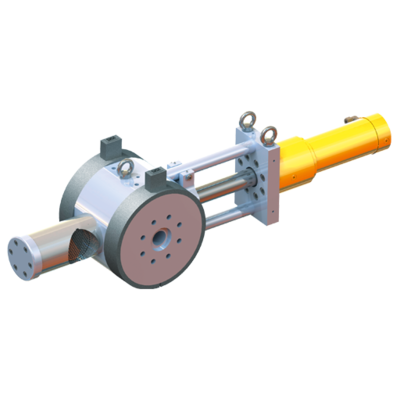

SSC - Kompaktní filtrační systém

Kompaktní a efektivní filtrační řešení

Kompaktní jednopístové měniče síta SSC od MAAG poskytují nákladově efektivní filtrační alternativu pro vytlačovací aplikace, které umožňují přerušení toku taveniny během prohazování síta. SSC pracují bez dodatečného těsnění.

Jednoduchá obsluha

Vysoká spolehlivost

Krátká doba zdržení

Provoz bez úniku

Nízkotlaká spotřeba

Bez mrtvých míst

CE

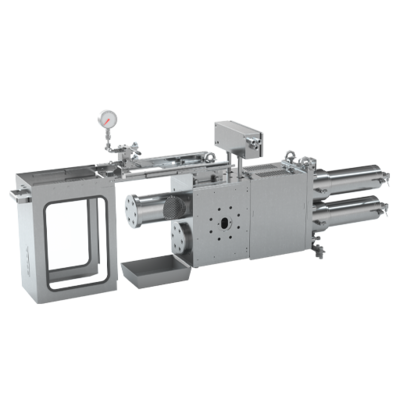

CSC - Dvojitý pístový filtrační systém

CSC - Dvojitý pístový filtrační systém
Kontinuální filtrační systémy CSC od firmy MAAG s robustním provedením bez úniků polymeru, splňují nejvyšší standardy kvality. Filtrační systémy CSC jsou založeny na osvědčené konstrukci s dvěma písty, která pracuje bez dalších těsnění. Jejich robustní konstrukce dostupná ve všech velikostech a provedeních zaručuje spolehlivou a filtraci polymerní taveniny po mnoho let.

Jednoduchá obsluha

Vysoká spolehlivost

Krátká doba zdržení

Nízká spotřeba tlaku

Bez mrtvých míst

PE-Design

R-Design

CE

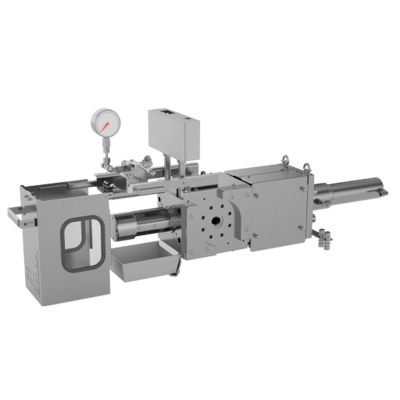

DSC - Jedno-pístový filtrační systém

Filtrační systém s jedním pístem

Diskontinuální fitrační systém DSC, splňuje nejvyšší standardy kvality s ohledem na filtraci taveniny. DSC jsou založeny na osvědčené konstrukci s jedním pístem, která pracuje bez dalších těsnění. Jejich robustní konstrukce dostupná ve všech velikostech a provedeních zaručuje spolehlivou a neprodyšnou filtraci polymerních tavenin po mnoho let.

Jednoduchá obsluha

Vysoká spolehlivost

Krátká doba pobytu

Nízká spotřeba tlaku

Bez mrtvých míst

PE-Design

R-Design

CE

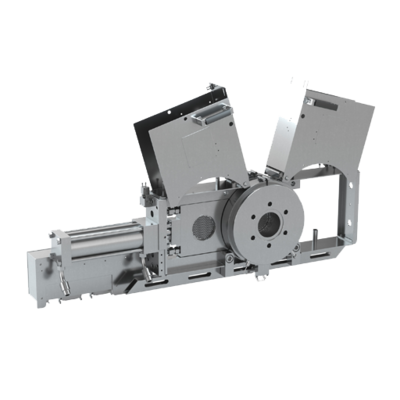

FSC - Deskový filtrační systém

Deskový filtrační systém

Filtrační systém FSC od společnosti Maag jsou standardně vybaveny těsnicím systémem s přizpůsobením tlaku. Díky tomuto těsnicímu systému jsou potřebné těsnicí síly automaticky nastaveny na skutečný tlak taveniny. Úzká konstrukce je zvláště vhodná pro použití v aplikacích s tepelně citlivými materiály.

Jednoduchá obsluha

Vysoká spolehlivost

Krátká doba zdržení

Provoz bez úniku

Nízká spotřeba tlaku

Bez mrtvých míst

CE

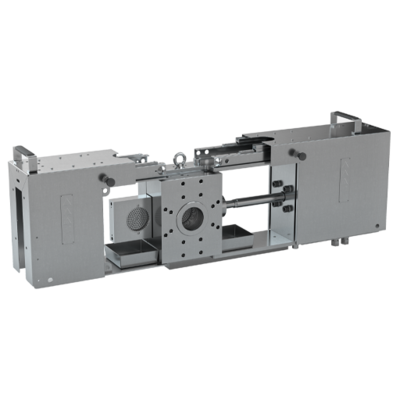

FSC-OEM Filtr s kompaktní konstrukcí

FSC OEM - Optimalizovaný systém deskového filtru

Nová verze hydraulických a ručních filtračních systémů od firmy MAAG.  FSC OEM je ultrakompaktní konstrukce nenáročná na údržbu a poskytuje přesný průtok i při vysokých tlacích. Ultra-krátké průtokové kanály snižují pokles tlaku, podporují rovnoměrnější teplotu produktu a umožňují této generaci filtrů pracovat tam, kde ostatní dosáhli svých limitů.

Snížení tlakové ztráty

Optimalizovaný tok

Zvýšená rychlost výroby

Energetická účinnost

Eliminace kolísání tlaku

Snížení spotřeby materiálu

Snadná údržba

CE

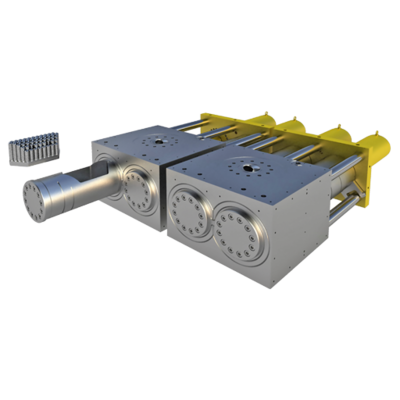

CSC-C

Měnič síta s filtračními elementy tvaru svíček

Velkokapacitní filtrační systém MAAG CSC-C s filtračními prvky svíčky je tou správnou volbou, pokud je vyžadována krátká doba setrvání, malá stopa a zjednodušená výměna svíčky. V závislosti na typu polymeru, viskozitě taveniny, výkonu reaktoru a jemnosti filtru, velikosti filtračního síta a počtu pístů jsou přizpůsobeny aplikaci.

Filtrační elemnty

Vertikalní / horizontalni intalace

2 / 4 písty

Patentovaný design

CE

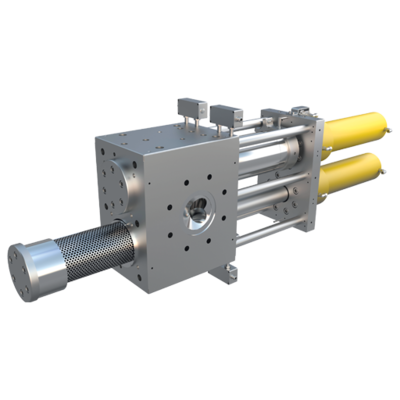

CSC-R

Filtrační systém se zakřivenými síty filtru

Velkokapacitní filtrační systém MAAG CSC-R se zakřivenými sítyje navržen pro použití jednosměrných filtrů, které po jednoduché a bezpečné výměně sít nevyžadují čištění. Písty nesoucí síto patří do modulárního filtračního systému MAAG a jeho patentovaná konstrukce využívá 75% povrchu pístu jako aktivní filtrační plochu.

CE

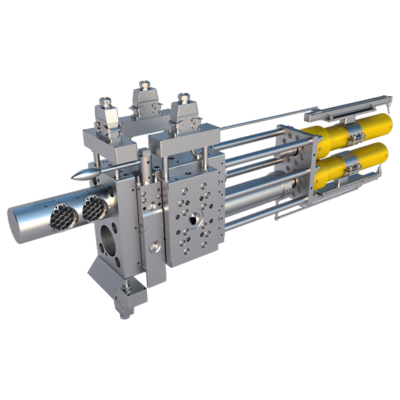

CSC/BF-4F

Filtrační systém se zpětným proplachem pro maximální životnost síta

Filtrační systémy MAAG jsou založeny na osvědčené konstrukci s dvojitým pístem, která pracuje bez mechanického těsnění a je vybavena čtyřmi dutinami síta. Tento design se používá hlavně v recyklačních aplikacích. Díky své plně automatické funkci zpětného proplachu je maximalizována životnost síta a zvyšuje se úroveň automatizace celého systému.

Více použití obrazovky

Jednoduchá obsluha a nekomplikované ovládání

Vysoká provozní spolehlivost

Krátká doba pobytu materiálu

Provozní režim bez úniků

Nízká spotřeba tlaku

Geometrie průtokového kanálu bez mrtvých míst

CE

Výkonné Kontinální Filtry Taveniny - ECO

Naše filtrační systémy polymerní taveniny ECO jsou schopny zpracovat širokou škálu polymerů. Všechny pevné nebo elastomerní částice, jako jsou gely, černé částice, papír, dřevo, hliník, měď, guma, silikon nebo polymery s vysokou teplotou tání, jsou účinně odstraněny.



Kontinuální filtry řady ECO se používají především v aplikacích PET a PA kvůli jejich speciální konstrukci a pro filtraci polymerní suroviny z průmyslového odpadu s nízkou úrovní kontaminace nebo lehce kontaminovaného odpadu po spotřebě, jakož i pro čistý virgin materiál. Naše filtrační systémy polymerní taveniny ECO jsou schopny zpracovat širokou škálu polymerů. Všechny pevné nebo elastomerní částice, jako jsou gely, černé částice, papír, dřevo, hliník, měď, guma, silikon nebo polymery s vysokou teplotou tání, jsou účinně odstraněny.



Zejména přispívá k výrazně menší degradaci zpracovávaného materiálu PET způsobující černé skvrny. Z tohoto důvodu je ECO typickou variantou pro pro tyto materiály, obzvláště pokud se jedná o recyklované PET láhve, které jsou následně zpracovávany do podoby fólie pro balení potravin, balicí pásky a vlákna. Filtry taveniny ECO lze v zásadě použít v jakémkoliv vytlačovací operaci buď jednotném nebo dvojitém peletizačním systému. Tři různé velikosti - ECO 200, ECO 250 a ECO 250 Twin - umožňují výkony od 150 do 6 000 kg /h v závislosti na aplikaci.

Nepřetržitý provoz s konstantním tlakem na výstupu

Není třeba vyměňovat síto po dobu několika týdnů, případně měsíců, v závislosti na materiálu a aplikaci

Mimořádně nízké ztráty taveniny

Absolutně čistá filtrační plocha po celou dobu provozu

Odstraňuje až 1,5% nečistot (pro vyšší obsah nečistot doporučujeme náš ERF filtr)

Kompletně uzavřený systém bez zachyceného vzduchu

Krátké doby zdržení nečistot ve filtru

Konzistentní tok taveniny bez mrtvých zón nebo degradovaného polymeru

Vhodné pro všechny polyolefiny, polystyreny, PET a PA

Lepší míchání a homogenizace vysoce plněných tavenin


CE

Výkonné Kontinální Filtry Taveniny - ERF

Filtry pro kontinuální tavení řady ERF jsou vhodné pro materiály s kontaminací až 16 hm.%  a je zaručeno, že zůstanou v provozu po dlouhou dobu bez výměny síta. Naše tavné filtry ERF jsou schopné zpracovat širokou škálu polymerů (např. LDPE, LLDPE, HDPE, PP, PS, ABS, PC / ABS, TPE, TPU, POM). Všechny pevné nebo elastomerní cizí částice, jako je papír, dřevo, hliník, měď, kaučuk, silikon nebo polymery s vysokou teplotou tání, jsou účinně odstraněny.



Filtry pro kontinuální tavení řady ERF jsou vhodné pro materiály s kontaminací až 16 hm.%  a je zaručeno, že zůstanou v provozu po dlouhou dobu bez výměny síta. Naše tavné filtry ERF jsou schopné zpracovat širokou škálu polymerů (např. LDPE, LLDPE, HDPE, PP, PS, ABS, PC / ABS, TPE, TPU, POM). Všechny pevné nebo elastomerní cizí částice, jako je papír, dřevo, hliník, měď, kaučuk, silikon nebo polymery s vysokou teplotou tání, jsou účinně odstraněny.





Klasickou aplikací pro tavné filtry ERF jsou regranulační linky, ale také se úspěšně používají pro vytlačování folií a profilů. Tavicí filtry ERF lze v zásadě použít v jakémkoli vytlačovacím systému - buď jednoduchém nebo dvojitém, a to bez ohledu na typ peletizačního systému nebo jiné navazující jednotky. Čtyři různé velikosti umožňují průchodnost od 150 do 10 000 kg/h v závislosti na aplikaci.

Plně automatický

Nepřetržitý provoz

Extrémně nízké ztráty taveniny

Konstantnímu tlaku na výstupu filtru

Není potřeba vyměňovat síto po dobu několika týdnů, případně měsíců, v závislosti na materiálu a aplikaci

Kompletně uzavřený systém bez zachyceného vzduchu

Krátké doby zdržení nečistot ve filtru

Velmi jednoduchá výměna nože

Elastomery (guma, silikon) jsou účinně filtrovány a vypouštěny dříve, než mají šanci protlačit filtrační síto

CE

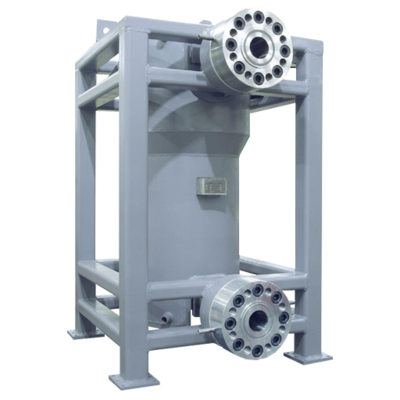

simplex

Diskontinuální velkoplošné filtrační systémy

Simplex polymerní filtrační systémy navržené společností MAAG mohou být vybaveny pevnými nebo odnímatelnými nádobami. K dispozici je také kompaktní předehřívací stanice s náhradní nádobou pro umístění v blízkosti linky na zpracování polymeru pro rychlou výměnu. Jsou navrženy tak, aby minimalizovaly počáteční pokles tlaku a maximalizovaly životnost polymerního filtračního prvku.

Nižší cena

Snadnější provoz

Méně prostoru

Minimální tlaková ztráta

Horizontální nebo vertikální provedení

Žádné přepínací ventily
