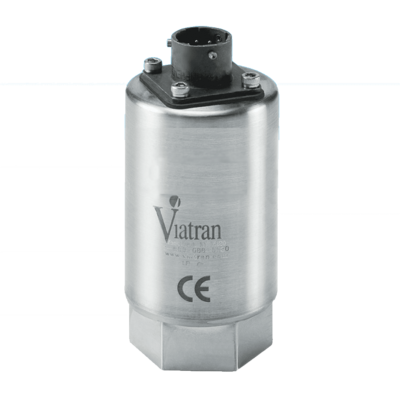

Model 14B Tlakový snímač

Model 14B Tlakový snímač

Tlakový snímač 14B je speciálně navržen pro starší systémy, které používají externí zesilovače. Model 14B používá 350 ohmový můstek, který je kompatibilní se staršími zesilovači a umožňuje rychlé a snadné přepínání přístrojů.

TYPICKÉ APLIKACE

Zkušební stojany motoru
Turbínové a raketové testování
Spalování naftou
Emisní testování
Výrobní zkušební stojany
Transmisní testování
Terénní vozidla
Kompresory a čerpadla
Lisovací lisy
Válcovny
Die Casting
Hydraulické použití

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah (FSPR):
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)

Přesnost:
(kombinovaná linearita, hystereze a opakovatelnost)
≤±0.3% FSO
Výstup v plném rozsahu (FSO) 3,0 mV / V dc při 21°C ± 1% FSO
Rozlišení: Infinite
  Vyvážení nuly a rozsahu: ± 1% FSO

Dlouhodobá stabilita:

≤ ± 0,3% FSO za 6 měsíců
Kompenzovaný teplotní rozsah: 21°C až 77°C
Rozsah procesních teplot: Procesní medium (-40°C až 121°C)
Okolní                     (-40°C až 85°C)
Teploty skladování: -40°C to 121°C)
  Vliv teploty na nulu: ≤ ± 2,0% FSO na 100 ° F
Vliv teploty na rozpětí: ≤ ± 2,0% FSO na 100 ° F
  * For PSIV and Compound Range units Vliv teploty na nulu ≤ ± 3,0% na 100 ° F
Kompenzovaný teplotní rozsah 32 ° F až 170 ° F (0 ° C až 77 ° C)
Výstupní signál 5 mv / V

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
Jmenovitý proud 10 V, max. 15 V
Regulace napájení: ≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
Výstupní signál:

Standard 3,0 mV / V dc

Ochrana obvodů: Chráněna reverzní polarita. Výstup může být zkratován na neurčito.
Ochrana proti přepětí na 1000 voltů podle EN61000-4-
  Izolační odpor: <5 nSec na zem


Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice
  RFI/EMI: CE EMC odpovídá IEC EN 61326. Označení CE.
  Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)


Zapojení - barvy vodičů:

Pin A  Napájení +

Pin B  Napájení -

Pin C   Signal +

Pin D   Signal -

Pin E

Pin F

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4” - 18 NPT samice
Ověřený tlak:
1,5krát rozsah nebo 20 000 PSI (1400 bar) max
Tlak při roztržení: 3krát rozsah nebo max. 35 000 PSI (2400 bar)
Objem tlakové dutiny:

4.5 ml

Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:

15-5 PH nerezová ocel

Materiál pouzdra:

304L nerezová ocel
Identifikace:
Laserem vyznačeno na tělo snímače
Hmotnost: 10 oz (283 g)




P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
