Automatická zkouška IRHD-M
Po umístění vzorku a spuštění programu přístroj automaticky řídí pohyb měřicí hlavy, časový průběh zatížení a výpočet výsledné tvrdosti.
Měření na stisk tlačítka Motorická osa Z Rychlost 3,2 mm/s
LNP Universaltester
Automatické normované měření tvrdosti IRHD-M
LNP® Universaltester je přesný stolní tvrdoměr určený pro automatické stanovení tvrdosti elastomerů, pryží, plastů a dalších syntetických materiálů metodou IRHD-M podle ISO 48 a DIN ISO 48.
Měření na stisk tlačítka
Po umístění vzorku a spuštění programu přístroj automaticky řídí pohyb měřicí hlavy, časový průběh zkoušky i vyhodnocení výsledku. Automatizovaný postup omezuje vliv obsluhy a podporuje stabilní podmínky při jednotlivých i sériových měřeních.
Pro malé a tvarově složité výrobky
Metoda IRHD-M je vhodná zejména pro malé a tenké výrobky, například O-kroužky, těsnění, membrány, povlaky a technické elastomerové součásti. Podle geometrie vzorku lze systém rozšířit o kameru, lineární osy, otočný stůl nebo speciální upínací prvky.
Dokumentace a integrace do kontroly kvality
Součástí systému je software pro řízení zkoušky, záznam a dokumentaci výsledků a konvertibilní notebook s operačním systémem Windows. Na vyžádání lze přístroj doplnit o integraci do databáze řízení kvality, skener, tiskárnu štítků nebo další automatizační vybavení.
Normovaný tvrdoměr
LNP® Universaltester

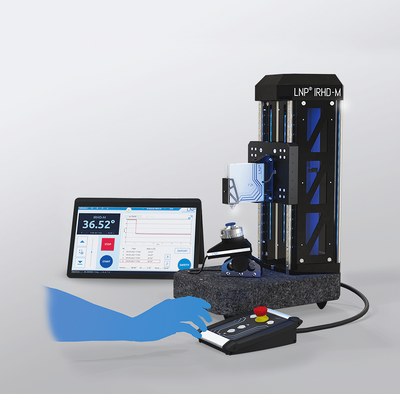

LNP® Universaltester je plně automatický stolní systém pro normované stanovení tvrdosti elastomerů, pryží a plastů metodou IRHD-M. Přesná měřicí hlava, motorická osa Z, granitová základna a specializovaný software vytvářejí stabilní podmínky pro laboratorní kontrolu i sériové měření.
IRHD-M ISO 48 / DIN ISO 48 Rozlišení 0,01° IRHD Plně automatické měření
Měřicí metoda IRHD-M
Rozlišení 0,01° IRHD
Max. rozměry vzorku 250 × 200 × 250 mm
Automatizace Plně automatická
Přesné měření od vzorku až po dokumentaci
Universaltester spojuje normovaný průběh zkoušky, automatický pohyb měřicí hlavy a softwarové zpracování výsledků v jednom pracovišti. Konfiguraci lze rozšířit podle tvaru vzorku, počtu měřicích bodů a požadované úrovně automatizace.
Vyhodnocení a dokumentace
Dodávaný software umožňuje řízení zkoušky, záznam výsledků a vytváření dokumentace. Na vyžádání lze doplnit napojení na databázi řízení kvality.
Záznam výsledků Windows notebook QS integrace volitelně
Polohování a upnutí vzorků
Pro měření více bodů nebo tvarově složitých dílů lze systém doplnit o kameru, lineární osy, otočný stůl, nastavení úhlu nebo specializované držáky.
O-kroužky a těsnění Vícebodové měření Individuální konfigurace
Klíčové přínosy pro kontrolu kvality
Konstrukce stolního systému a automatický měřicí cyklus jsou určeny pro opakovatelné hodnocení malých elastomerových a plastových výrobků.
01
Minimální vliv obsluhy
Automatické řízení pohybu, síly a času omezuje odchylky vznikající při ručním provádění zkoušky.
02
Měření malých a tenkých dílů
Metoda IRHD-M je vhodná pro O-kroužky, těsnění, povlaky a další výrobky, u nichž je běžné měření Shore obtížné nebo nevhodné.
03
Dohledatelnost výsledků
Software podporuje systematický záznam, vyhodnocení a dokumentaci jednotlivých i sériových zkoušek.
04
Modulární automatizace
Volitelné osy, otočný stůl, kamera a upínací prvky umožňují přizpůsobit pracoviště konkrétním výrobkům a měřicím úlohám.
Princip a podmínky měření IRHD-M
IRHD-M je mikroprovedení metody International Rubber Hardness Degree určené zejména pro malé a tenké vzorky z elastomerů, pryží a vhodných plastů.
Typický průběh zkoušky
Kulový měřicí hrot nejprve působí předběžnou silou a následně definovanou hlavní silou. Výsledná tvrdost se stanoví z rozdílu dosažených hloubek vtlačení.
- Předběžná síla 8,3 mN po dobu 5 sekund
- Hlavní síla 153,3 mN po dobu 30 sekund
- Automatické vyhodnocení výsledku v ° IRHD
Základní požadavky na vzorek
Geometrie a tloušťka vzorku mohou ovlivnit výsledek. Pro komplikované tvary lze použít speciální držáky nebo rotační polohovací prvky.
- Tloušťka materiálu nejméně 1 mm
- Vzdálenost měřicího bodu od okraje nejméně 2 mm
- Vzdálenost mezi body nejméně 2 mm
- Doporučený počet měření nejméně 3
Technické parametry
Hodnoty odpovídají základní konfiguraci LNP® Universaltester IRHD-M, objednací číslo 034332.
| Měřené materiály | Elastomery, pryže, plasty a syntetické materiály |
|---|---|
| Měřicí metoda | IRHD-M podle ISO 48 / DIN ISO 48 |
| Rozlišení IRHD | 0,01° |
| Úroveň automatizace | Plně automatické měření |
| Rychlost spouštění měřicí hlavy | 3,2 mm/s |
| Maximální rozměry vzorku X × Y × Z | 250 × 200 × 250 mm |
| Rozměry přístroje X × Y × Z | 250 × 350 × 550 mm |
| Rozměry řídicí jednotky X × Y × Z | 150 × 200 × 80 mm |
| Hmotnost přístroje | Přibližně 29 kg |
| Objednací číslo | 034332 |
Rozsah dodávky a volitelné vybavení
Základní sestava obsahuje kompletní měřicí pracoviště. Další prvky se volí podle geometrie vzorku, požadované automatizace a způsobu správy dat.
Standardní rozsah dodávky
- Měřicí hlava LNP® IRHD-M
- Motorická osa Z se zdvihem 250 mm a integrovaným řízením
- LNP® Action Controller s funkcí nouzového zastavení
- Přesná granitová základní deska
- Software LNP® IRHD-M
- Konvertibilní notebook s operačním systémem Windows
Volitelné vybavení
- Integrace do databáze řízení kvality
- 5MP USB 3.0 kamera s telecentrickým objektivem a LED osvětlením
- Skener a tiskárna štítků
- Lineární osy pro automatické polohování X nebo X/Y
- Otočný stůl a nastavení úhlu pro rotační díly
- Držáky vzorků, křížové stolky a paralelní svěráky
- Referenční blok tvrdosti pro pravidelné ověřování systému
i Doporučení: Pro správný návrh konfigurace je vhodné uvést materiál, rozměry a tvar výrobku, předpokládaný rozsah tvrdosti, počet měřicích bodů a požadovaný způsob evidence výsledků. U O-kroužků a zakřivených dílů doporučujeme přiložit fotografii nebo technický výkres vzorku.
