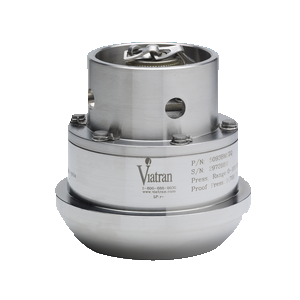

Model 709 Hammer Union

Model 709 to czujnik serii hammer union z sygnałem wyjściowym 0-5 V DC, który monitoruje ciśnienie w pompie podczas konserwacji lub produkcji oleju, wiercenia, cementowania i hydromączki. Dostępne z atestem do lokalizacji niebezpiecznych i różnymi zakończeniami elektrycznymi.

CHARAKTERYSTYKA WYDAJNOŚCI

	Zakres ciśnienia:	0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)
	Połączona dokładność (BFSL):	(Nieliniowość, histereza i powtarzalność) ≤ ± 0,25% FSO
	Wyjście w pełnej skali (FSO):	5 Vdc ±1% FSO
	Równoważenie zerowe:	0 Vdc ±1% FSO
	Kompensowana temperatura:	-20 ° F až 185 ° F (-29 ° C až 85 ° C)
	Temperatura robocza:	-40 ° F až 250 ° F (-40 ° C až 121 ° C)
	Temperatura przechowywania:	-67 ° F až 302 ° F (-55 ° C až 150 ° C)
	Stabilność długoterminowa (% FSO):	≤ ± 0,25% FSO w ciągu 6 miesięcy
	Czas odpowiedzi:	<2,5 ms, aby osiągnąć 90% FSO
	Efekt termiczny do zera:	≤ ± 1% FSO na 37°C
	Efekt cieplny na rozpiętość:	≤ ± 1% FSO na 37°C

PARAMETRY ELEKTRYCZNE

	Sygnał wyjściowy:	0 - 5 V przy 21 °C
	Napięcie:	9-30 Vdc (10,5 do 28 Vdc z/zatwierdzeniem)
	Regulacja mocy:	≤ ± 0,01% FSO na volt
	Impedancja obciążenia:	Co najmniej 410 kiloomów
	Ochrona obwodu:	Warystor chroniony na przewodach wejściowych przed przepięciami powyżej 1000 V przy 50 mikrosekundach
	Rezystancja izolacji:	≥ 100 MegOhms na zem
	Kalibrowanie:	Połączenie pinów E i F
	Dokładność sygnału kalibracyjnego:	≤ ± 0,2% FSO. Każda jednostka zapewnia dokładną korelację sygnału z ciśnieniem
	Rezystancja mostka:	10 K Ohmů nominální
	Standardowe połączenie elektryczne:	Przeguby z suplementem P/N PT06E-10-6S lub równoważnym
	Piny wyjściowe:	PIN A + Moc PIN B - Zasilanie Pin C + sygnał PIN D - podpis Kalibracja PIN E Kalibracja PIN F Niektóre modele są dostarczane z okablowaniem określonym przez klienta. Możesz uzyskać dokładne połączenie kablowe z Viatran.

WŁAŚCIWOŚCI MECHANICZNE

	Standardowy port ciśnienia:	Męski hammer union 2 inch #1502
	Objętość wnęki ciśnieniowej:	0,4 cala sześciennego
	Zerowy efekt instalacji:	Moment dokręcania 0,3% FSO w/200 ft-lbs na złączu #2202
	Dowód ciśnienia:	1,67 razy FS lub 22,5 K PSI (1550 bar) dla złącza #1502 30 K PSI (2068 barów) dla Unii nr 2002, w zależności od tego, która wartość jest mniejsza
	Ciśnienie rozrywające:	≥ 3 razy FSPR, ograniczone przez złącze nr 1502: 22,5 tys. PSI (1550 bar)

MATERIAŁY BUDOWLANE

	Materiały części zwilżanych:	Inconel X-750, poddany obróbce cieplnej do MR0175-2000
	Materiał obudowy:	Stal nierdzewna 304
	Identyfikacja:	Laser etched onto body
	Ocena zasięgu:	NEMA 4X
	Masa:	Nominalnie 2,4 kg
	Wrażliwość na wstrząsy (uderzenia):	100 G

OPCJE OPCJONALNE

	DH	Asortyment specjalny
	EA	Specjalna kalibracja ru
	NJ	Znak CE
	NX	Etykieta bezpieczeństwa wewnętrznego CSA
	TF	Etykieta bezpieczeństwa wewnętrznego FM
	TP	Konstrukcja czujnika o małej objętości wnęki
	TW	Bezpieczeństwo wewnętrzne czujnika Ru
	ZQ	Złącze elektryczne CG379-C-145-2P (Glenair)
	ZT	Złącze elektryczne CG379-C-145-2P (Glenair)

Model 511 Hammer Union

Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych

511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.

Model 510 Hammer Union

Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania

Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
