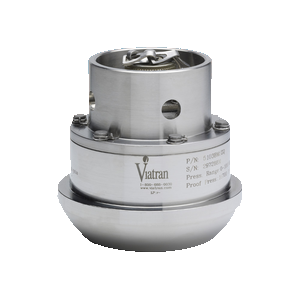

Model 510 Hammer Union
Wiercenie ropy naftowej, cementowanie, kruszenie, kwasy i inne wymagające zastosowania
Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
Inquiry system
Configure your own product according to your requirements and needs. If you are unsure of the configuration, provide us in the notes the necessary information about the existing sensor or product, even a competitor. We will be happy to help you find an alternative Viatran product. If your request is urgent, let us know. We will do our best to help you resolve this situation to your satisfaction as quickly as possible. If we have all the information, we are able to offer a model with minor differences, which is in stock and you can have another product available the next day.
If you need more information do not hesitate to contact us.
Viatran Configuration Code:
WYDAJNOŚĆ
| Zakres ciśnień w pełnej skali |
0-5K, 6K, 10K, 15K, 20K PSIS (0-345, 414, 689, 1034, 1379 bar |
| Połączona dokładność (BFSL) |
≤± 0.25% FSO (Nieliniowość, histereza i powtarzalność) |
| Wyjście na pełną skalę (FSO) |
16 mA ±1% FSO |
| Zerowa równowaga |
4 mA ±1% FSO |
| Stabilność długoterminowa |
≤±0,25% FSO na 6 miesięcy |
| Czas odpowiedzi |
≤2,5 mSec, aby osiągnąć 90% FSO |
| Kompensowana temperatura |
40°F do 140°F (4°C do 60°C) |
| Ttemperatura robocza |
-40°F do 185°F (-40°C do 85°C) |
| Limity temperatury przechowywania |
-67°F do 302°F (-55°C do 150°C) |
| Wpływ temperatury na zero |
≤±1% FSO na 100°F (37°C) |
| Wpływ temperatury na rozpiętość |
≤±1% FSO na 100°F (37°C) |
ELECTRICAL
| Napięcie zasilania |
10,5 do 28 V DC |
| Efekt regulacji zasilania (skalibrowany przy 12 V DC) |
≤± 0.25% FSO
(Non-Linearity, Hysteresis & Repeatability) |
| Sygnał wyjściowy |
16 mA ±1% FSO |
| Impedancja pętli / obciążenia |
4 mA ±1% FSO |
| Sygnał kalibracji zakresu |
≤±0.25% FSO per 6 months |
| Moc kalibracji |
≤2.5 mSec to reach 90% of FSO |
| Dokładność sygnału kalibracji |
40°F to 140°F (4°C to 60°C) |
| Ochrona obwodu |
-40°F to 185°F (-40°C to 85°C) |
| Odporność mostu |
-67°F to 302°F (-55°C to 150°C) |
| Rezystancja izolacji |
≤±1% FSO per 100°F (37°C) |
| Połączenie elektryczne |
≤±1% FSO per 100°F (37°C) |

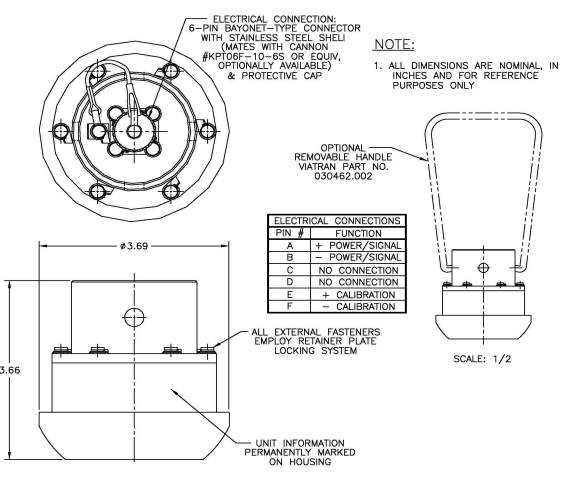

| WYJŚCIA PIN |
PIN A |
+Zasilanie/sygnał |
| |
PIN B |
-Moc/sygnał |
| |
PIN C |
Brak połączenia |
| |
PIN D |
Brak połączenia |
| |
SOSNA |
+Kalibracja |
| |
PIN F |
-Kalibrowanie |
| NOTATKA: |
Niektóre modele są dostarczane z okablowaniem określonym przez klienta. Skonsultuj się z Viatran w celu uzyskania dokładnych połączeń okablowania. |
MECHANICZNY
| Przyłącze ciśnieniowe |
Męska złączka młotkowa 2 cale #1502 |
| Objętość wnęki ciśnieniowej |
<0.78 cali sześciennych |
| Dowód ciśnienia |
1,67 razy FSPR lub 22,5 tys. PSI (1550 bar) dla złącza #1502 |
| Ciśnienie rozrywające |
3-krotność FSPR, ograniczona przez złącze nr 1502: 22,5 tys. PSI (1550 barów) |
MATERIAŁY BUDOWLANE
| Materiały obudowy |
Stal nierdzewna 304 |
| Materiały zwilżane |
Inconel X-750, poddany obróbce cieplnej wg NACE MR0175-2000 |
| Ograniczenie wstrząsu |
100 gramów |
| Waga |
5,5 funta nominalnie (2,4 kg) |
| Identyfikacja |
Laser wytrawiony na ciele |
| Klasyfikacja obudowy |
NEMA 4X |
OPCJE
| DH |
Asortyment specjalny |
| EA |
Specjalny przebieg kalibracji |
| NK |
Etykieta samoistnego bezpieczeństwa ATEX |
| NX |
Etykieta samoistnego bezpieczeństwa CSA |
| TF |
Etykieta samoistnego bezpieczeństwa FM |
| ZQ |
Złącze elektryczne CG379-C-145-2P (Glenair) |
| TW |
Rosja iskrobezpieczeństwo |
OPCJE
Wyjście 4-20 mA, przyłącze 2 "1502, Certyfikat dla lokalizacji niebezpiecznych
511 to najnowocześniejszy przetwornik ciśnienia ze złączem młotkowym firmy Viatran z wyjątkowymi w branży funkcjami, które zostały opracowane w bezpośredniej odpowiedzi na prośby z terenu. Funkcje te obejmują kalibrację bocznikową zasilaną napięciem, możliwość kalibracji i śledzenia skoków ciśnienia za pomocą komunikatorów HART® lub oprogramowania DevCom2000-Lite i są zapakowane w opatentowaną* obudowę, która jest w stanie wytrzymać ekstremalne wibracje i nadmierne uderzenia i nadal działać zgodnie ze specyfikacją.
Wiercenie olejowe, cementowanie, kruszenie, kwasy i inne wymagające zastosowania
Nasza ekskluzywna konstrukcja pół-zlicowana ma mniejszą objętość wnęki, aby zapobiec zatykaniu. Eliminuje to potrzebę żmudnego czyszczenia, zwłaszcza w zastosowaniach cementujących.
Wyjście 4-20 mA, montaż 2" 2002, opcje aprobaty dla miejsc niebezpiecznych
Przetwornik ciśnienia Hammer Union Model 520 oferuje doskonałą konstrukcję i solidne działanie, na których zbudowaliśmy reputację.
Sygnał wyjściowy 4-20 mA, przyłącze 2 "2002
Model 521 to najbardziej zaawansowany przetwornik w serii Hammer Union z cechami przemysłowymi, które zostały opracowane w bezpośredniej odpowiedzi na wymagania pola. Funkcje te obejmują prąd zasilania, możliwość kalibracji i monitorowania skoków ciśnienia za pomocą oprogramowania HART i są zapakowane w opatentowaną obudowę, która wytrzymuje ekstremalne wibracje i wstrząsy, zachowując jednocześnie wydajność zgodnie ze specyfikacją.
Wyjście 4-20 mA, przyłącze 2 "2202
Nowy przetwornik ciśnienia w przekładni firmy Viatran model 522 Hammer Union oferuje doskonałą konstrukcję i solidne działanie, na których zbudowaliśmy naszą reputację. Ta nowa generacja czujników ciśnienia Hammer Union zawiera więcej funkcji przyjaznych dla użytkownika i opcjonalne dodatki niż kiedykolwiek wcześniej.
Sygnał wyjściowy 0-5 Vdc, połączenie 2" 1502, certyfikacja lokalizacji niebezpiecznych
Model 709 to czujnik serii hammer union z sygnałem wyjściowym 0-5 V DC, który monitoruje ciśnienie w pompie podczas konserwacji lub produkcji oleju, wiercenia, cementowania i hydromączki. Dostępne z atestem do lokalizacji niebezpiecznych i różnymi zakończeniami elektrycznymi.
Sygnał wyjściowy mV/V, 2" 1502 Przyłącze montażowe
809 to model bez kondycjonera sygnału. Dostępne są różne materiały czujników i połączenia elektryczne.
