Robustní konektory a kabelové sestavy

Robustní konektory a kabelové sestavy

Nyní jsou k dispozici nové Robustní konektory a kabelové sestavy

Konektory:

  • Navrženo pro drsné prostředí, kde je spolehlivost kritická
  • Ponoření testováno do hloubky 50 stop po dobu 5 dnů (IP68)
  • Snadné uchopení a bezpečné uzamčení těla
  • K dispozici jsou různé velikosti kabelových vstupů
  • Nabízeno s nebo bez přivázaného ochranného víčka
  • Lze zakoupit jednotlivě nebo smontovat pomocí kabelu


Konektory pro kabely o průměru 2-5 mm

  • Part # 100027.001
    • Spojovací konektor (obsahuje připevněný ochranný kryt)
    • A= .98" B= 3.30"
  • Part # 100027.011
    • Spojovací konektor (obsahuje připevněný ochranný kryt)
    • A= .98" B= 3.30"

Konektory pro kabely o průměru 3-7 mm

  • Part # 100027.021
    • Spojovací konektor (obsahuje připevněný ochranný kryt)
    • A= .98" B=3.37"
  • Part # 100027.031
    • Spojovací konektor (obsahuje připevněný ochranný kryt)
    • A= .98" B=3.37"

Poznámka:

Výše uvedené komponenty jsou v souladu s

V souladu s RoHS

RoHS compliant

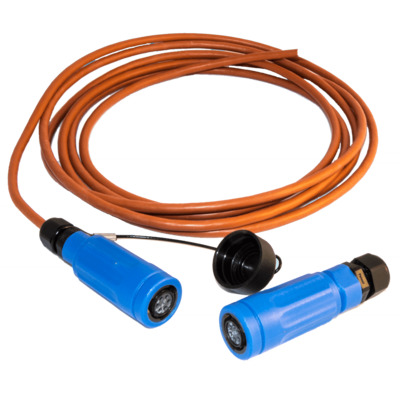

Sestavy kabelů:



Poznámka:  Čísla součástí sestavy kabelů uvedená níže zahrnují (1) 100027.021 robustní konektor a 8 stop kabelu jako standard. Chcete-li objednat délky kabelů delší než standardní, kontaktujte naše aplikační inženýry a požádejte o pomoc na čísle 1-800-688-0030.



Cable Assy P/N Cable Jacket Material Pin Outs
    A B C D E F
230488.002 Silicone  4 conductor RED BLACK N/C N/C WHITE GREEN

230488.012 Silicone  4 conductor RED BLACK WHITE GREEN N/C N/C

230488.022 Silicone  4 conductor RED GREEN BLACK WHITE N/C N/C

230489.003 Polyurethane  4 conductor RED BLACK N/C N/C WHITE GREEN

230489.013 Polyurethane  4 conductor RED BLACK WHITE GREEN N/C N/C

230489.023 Polyurethane  4 conductor RED GREEN BLACK WHITE N/C N/C

230490.003 Teflon 2 conductor RED BLACK N/C N/C N/C N/C

230490.013 Teflon 4 conductor RED GREEN BLACK WHITE N/C N/C

230490.033 Teflon 4 conductor RED BLACK N/C N/C WHITE GREEN

230490.023 Teflon 6 conductor RED GREEN BLACK WHITE BLUE ORANGE



Vlastní kabelové sestavy

Kontaktujte naše aplikační inženýry a nakonfigurujte sestavu kabelů tak, aby vyhovovala vašim potřebám, na telefonním čísle 1-800-688 -0030.
