Dynisco CMR je speciálně vyvinut pro průmysl termoplastických polymerů a mmůže být konfigurován i pro měření indexu toku taveniny, indexu toku taveniny s vysokým / nízkým zatížením, zdánlivých viskozit nebo provádění dalších požadovaných testů.
Systém CMR se skládá ze dvou částí: hlava reometru připojená přímo k procesu, která sbírá vzorky, podmínky a měření indexu toku polymerní taveniny a RCU (řídící jednotka reometru), která řídí parametry testu CMR (teplota, tlak, rychlost ) a poskytuje výstupy výpočetních výsledků a komunikaci s externím distribuovaným řídicím systémem, pokud je to nutné.

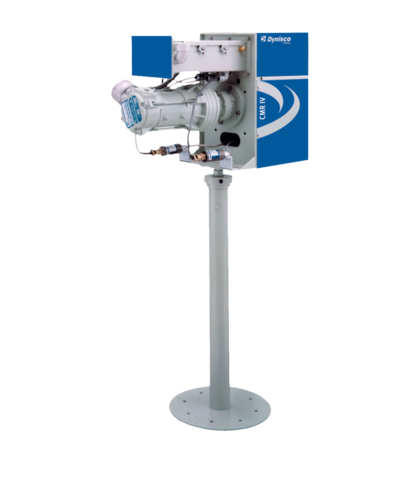

CMR IV - Rheometer - Měření reologických parametrů v reálném čase

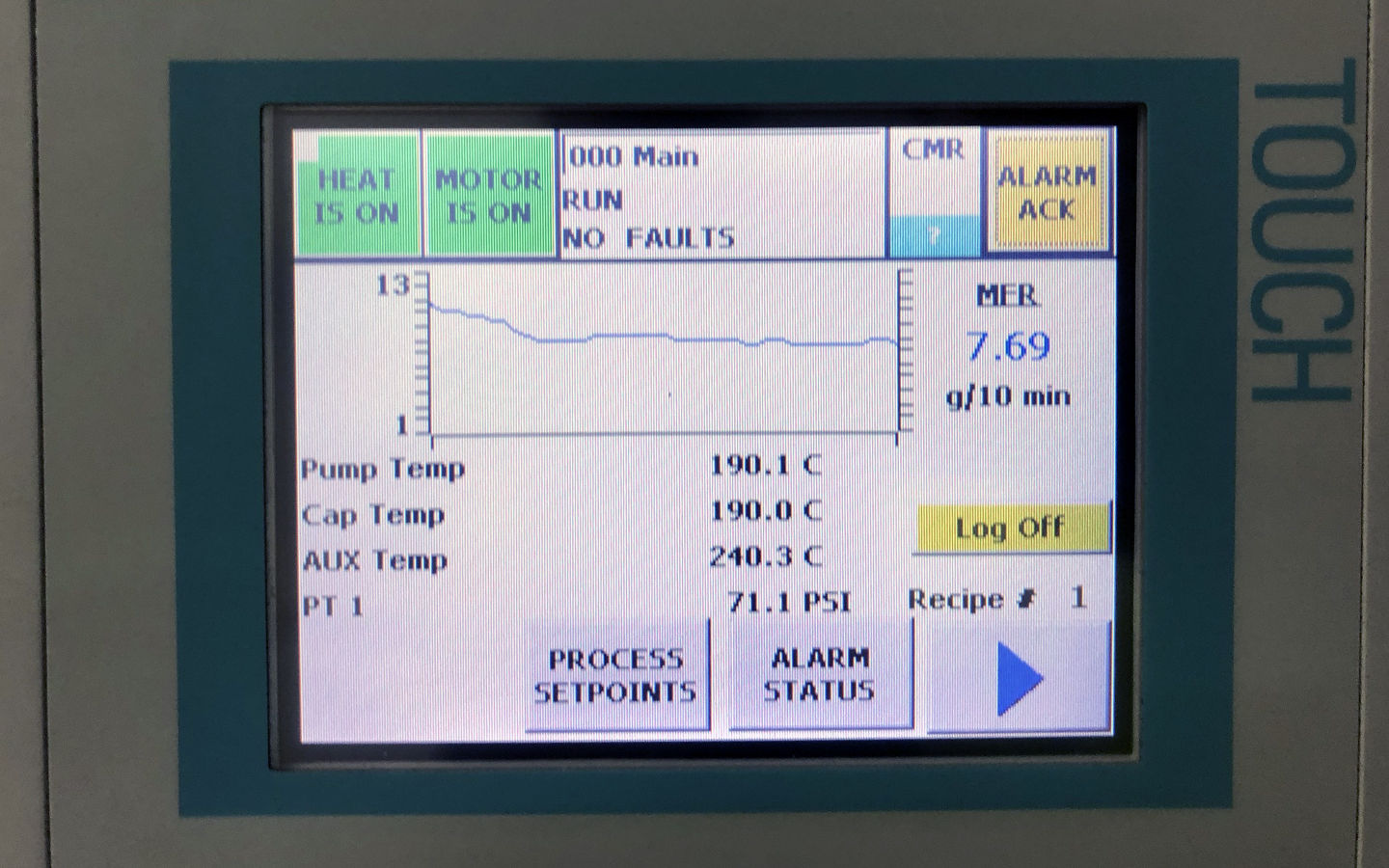

Řídící dotyková obrazovka CMR IV

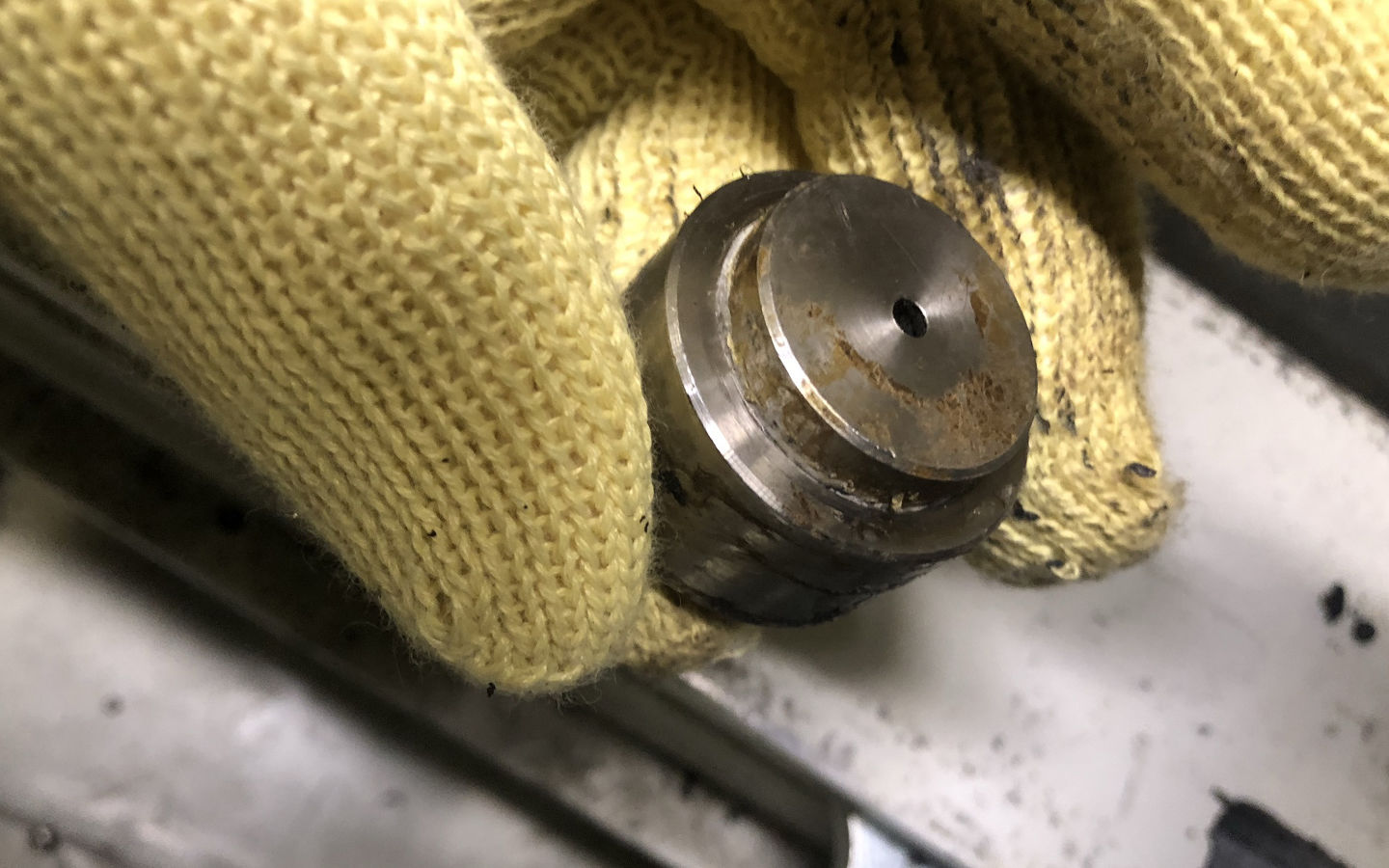

Výměna kapiláry
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Online reologické měření Poznejte výhody online reologického měření
Reometr odebírá vzorky roztaveného polymeru z procesu prostřednictvím vyhřívané přenosové trubice(příruby). Dávkovací čerpadlo pak přesně řízenou rychlostí žene polymerní taveninu přes kapiláru s přesným průměrem a poměrem L/D. Tlaková ztráta na kapiláře se měří pomocí bezrtuťového tlakového snímače Vertex. Pokud je systém provozován při konstantním tlaku (smykovém napětí) a je určena rychlost průtoku, získá se kontinuální měření MFR. Široká škála přesných vzájemně vyměnitelných kapilár poskytuje systému vysoké rozlišení a široký rozsah možností.
Naše vysoce výkonná jednotka RCU kombinuje reologické vlastnosti laboratorního kapilárního reometru s údaji MFI, které poskytuje indexátor toku taveniny. Byla doplněna o PLC Siemens S7-1500 se systémem Siemens 7" (178 mm) dotykovým panelem s komfortním rozhraním HMI. Tato kombinace poskytuje vyšší výpočetní výkon a špičkovou grafiku, což umožňuje RCU poskytovat přesnost +/- 0,5 % v celém rozsahu. To umožňuje jednotce RCU lépe sladit měření s měřeními prováděnými laboratorními přístroji. Kromě toho je podle potřeby certifikována pro prostředí s nebezpečím výbuchu. Jednotka RCU umožňuje až 7 analogových výstupů a 8 digitálních výstupů - více informací naleznete v tabulce specifikací.
CMR IV e-RCU nabízí zjednodušený PLC s digitálními a analogovými vstupy/výstupy, které by většina provozů potřebovala pro nákladově efektivní přístup k měření reologie. Je vybaven PLC Siemens S7-1200 s dotykovým panelem HMI Siemens s úhlopříčkou 7" (178 mm). Tato kombinace poskytuje systému výpočetní výkon a špičkovou grafiku, díky čemuž e-RCU poskytuje přesnost +/- 2 % v celém rozsahu. Jednotka e-RCU poskytuje procesoru možnost měřit index toku taveniny, relativní viskozitu, vnitřní viskozitu a viskozitu taveniny v typických prostředích pro koncové uživatele. To vše vytváří nákladově efektivní systém, který snižuje riziko selhání na přijatelnou úroveň. Pokud se změní podmínky a systém je potřeba použít v nebezpečném a/nebo klasifikovaném místě, kompatibilita se standardní jednotkou RCU umožňuje snadný upgrade. Jednotka e-RCU umožní až 2 analogové výstupy a 2 digitální výstupy - více informací naleznete v tabulce specifikací. Vyzkoušejte výhody online měření.
| Index toku taveniny | 0.02 - 5000 g/10 min |
|---|---|
| Rozsah viskozity | 10 - 105 Pa.S |
| Smykové napětí | 150 - 1.5 x 105 Pa |
| Smyková rychlost | 1 až 7500 s-1 (standardní senzor) Maximálně 50 000 (speciální senzor) |
Kapiláry |
|
| Viskozita | 1 - 5mm, 10 do 30:1 L/D |
| Index Toku Taveniny | 3.8182:1 L/D |
| Speciální kapiláry | Na vyžádání |
| Rozsah tlaku | 3 x 105 – 3.5 x 107 Pa |
| Dávkovací čerpadlo |
0,16 cm3 / min-1 (standardní) |
| Rychlost čerpadla | 3 – 75 RPM |
| Tok polymerů | 225 g/h (průměr) |
Mód smykového napětí |
|
|---|---|
| Nastavená hodnota | Pressure |
| Měření | Melt Flow Index |
Mód smykové rychlosti |
|
| Nastavená hodnota | Pump Speed |
| Měření | Apparent Viscosity |
| Řízení teploty | 3 topné zóny |
| Napětí systému | 208-240 VAC, 1Ø, 50/60 Hz-standard |
|---|---|
| Power | 1200 W (max |
RCU |
E-RCU |
|
| Elektrická skříň: | NEMA 4, 4x, 12 (IP66) | NEMA 4, (IP61) |
| CPU: | Řada Siemens 1500 | Řada Siemens 1200 |
| Uživatelské rozhraní: | HMI, Siemens Comfort Panel | HMI, Siemens Comfort Panel |
| Rozměry: | 45” H x 30”W x 13”L (1143 mm x 762 mm x 330 mm) |
24”H x 24”W x 10”D (609 mm x 609 mm x 254 mm) |
| Hmotnost: | 275 lbs | 80 lbs |
| Vyberte 7 z následujících možností: | Vyberte 2 z následujících možností: | |
| Options |
|
1. Index toku taveniny |
| DIGITÁLNÍ VSTUPY | 24VDC, 9 mA |
|---|
| DIGITÁLNÍ VÝSTUPY | Beznapěťové kontakty -- min. 12 V, max. 250 VAC, min. 10 mA, max. 6 A, max. 20 W |
|---|
Edge Device je označení pro kompaktní počítačové zařízení, které je schopno být připojeno k vašim laboratorním nebo online přístrojům a přenáší výsledky přímo do cloudového úložiště. Vaše data jsou zabezpečena v rámci této technologie Edge Device pod ochranou společnosti Microsoft.
