Řada Dynisco FCR-R je speciálně navržena pro průmysl výroby syntetických vláken a může být konfigurována tak, aby měřila rozsah zdánlivých smykových viskozit, duálního index toku taveniny a viskozity za pomocí Cogswellovy rovnice. Systém FCR-R se skládá ze dvou částí: hlavy reometru a řídicí jednotky reometru (RCU).
Hlava reometru je připojena přímo k procesu, kde odebíráne vzorky protékají přes dvě kapiláry a díky nastaveným podmínkám dochází k přesnému měření viskozity a dalších parametrů. RCU kontroluje i parametry měření, jako jsou teplota taveniny, tlak a rychlost otáček čerpadla.

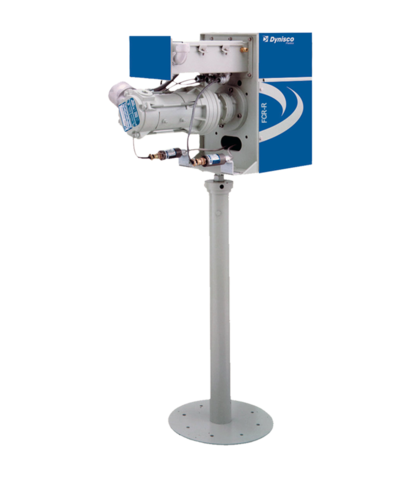

FCR-R - Rheometer
Nakonfigurujte si vlastní přístroj, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o zpracovávaných materiálech. Díky těmto informacím jsme schopni vytvořit několik nabídek v závislosti na výbavě a po konzultaci si můžete vybrat dle Vašich potřeb. Pokud potřebujete porovnání pro výběrová řízení, rádi Vám pomůžeme najít alternativní produkt z řady Dynisco.
V případě, že potřebujete více informací neváhejte nás kontaktovat.
Online Rheological Measurement Experience the Benefits of Online Rheology Measurement
Reometr FCR (Flow Characterization Rheometer), speciálně navržený pro průmysl termoplastických polymerů, poskytuje kontinuální měření indexu toku taveniny nebo zdánlivé viskozity přímo ve výrobním procesu. Systém FCR se skládá ze dvou částí: 1.) reometru připojeného přímo k procesu, který odebírá vzorky, upravuje podmínky a měří průtok roztaveného polymeru dvěma oddělenými kapilárami, a 2.) řídicí jednotky RCU (Rheometer Control Unit), která ovládá reometrické zkušební parametry, přijímá data z měřicí hlavy a poskytuje výstupy vypočtených výsledků. může zajišťovat komunikaci s externím distribuovaným řídicím systémem. FCR lze nakonfigurovat k měření duálního indexu toku taveniny, současné měření MFR a zdánlivé viskozity, zdánlivých smykových viskozit a extenzních viskozit za pomocí Cogswellových rovnic.
Řídicí jednotka reometru je umístěna ve skříni NEMA 4 (IP 54), která může být umístěna v řídicí místnosti nebo na technologické podlaze. Programování řídicích funkcí a zobrazení výstupů se provádí prostřednictvím místního barevného displeje s dotykovým rozhraním. Jednotka RCU může komunikovat s distribuovaným řídicím systémem (DCS) prostřednictvím analogových a sériových výstupů. RCU pracuje nezávisle a v případě výpadku DCS bude pokračovat ve svých řídicích a analytických funkcích.
■ Různé kapiláry
■ Izolační ventil procesu
■ Stojící konzola nebo nástěnný držák pro RCU
■ Další I/O
■ Vyhřívaná přenosová část
■ Modbus RTU nebo TCP, Profibus, Profinet, Open TCP
■ Nebezpečné prostředí
■ NEMA 4X
■ Jednoduchá kalibrace
| Index toku taveniny: | 0.02 - 5000 g/10 min |
|---|---|
| Rozsah viskozity: | 10 - 105 Pa.S |
| Smykové napětí: | 150 - 1.5 x 105 Pa |
| Smyková rychlost: | 1 – 5000 s-1 (standard die) max. 50,000 s-1 (special die) |
Kapiláry: |
|
| Viskozita: | 1 - 5mm, 10 do 30:1 L/D |
| Index toku taveniny: | 3.8182:1 L/D |
| Speciální kapiláry: | Na vyžádání |
| Teplota. Rozsah: | 40 – 80°C |
| Rozsah tlaku: | 3 x 105 – 3.5 x 107 Pa |
| Dávkovací čerpadlo: |
0,30 cm3 / ot (standard) |
| Rychlost čerpadla: | 2 – 40 RPM |
| Tok polymerů: | 680 g/hod (průměr) |
Mód smykového napětí: |
|
|---|---|
| Nastavený bod: | Tlak |
| Měření: | Index toku taveniny |
Mód smykové rychlosti: |
|
| Nastavený bod: | Rychlost čerpadla |
| Měření: | Zjevná viskozita |
| Regulace teploty: | 2 topné zóny Čerpadlo a kapiláry |
| Elektrická skříň: | NEMA 4 (IP 54) |
|---|---|
| CPU: | S7-300 |
| Rozhraní pro obsluhu: | Dotykový displej |
| Teplota: | Teplota čerpadla Teplota kapiláry Tavenina 1 a 2, průměrná, pomocná |
|---|---|
| Tlak: | Snímač 1,2,3 Delta tlak 1,2 |
| Reologické: | MFR, smyková rychlost, smykové napětí, viskozita taveniny, relativní viskozita, vnitřní viskozita |
| Test (motor): | on/ off |
|---|---|
| Topení: | on/ off |
| Režim: | tlak / rychlost |
| Porucha |
|---|
| Alarm |
| Místní/vzdálený |
| Zapnutí/vypnutí motoru |
| Materiál v rozsahu |
| Napětí systému: | 220-240 V jednofázově 50/60 Hz |
|---|---|
| Výkon: | 2000 W (max) |
Jednoduché a intuitivní ovládání. Výsledky jsou zobrozovány po ukončení měření na displeji přístroje, možnost odeslat na USB, Tiskárnu nebo do softwaru. Všechny volitelné rozšíření plastometru je možné doinstalovat i dodatečně.
Plastometr poskytuje výsledky v podobě MFR, MVR, Melt Density, IV, Shear Viscosity a Shear Rate.
Splňuje normy:
ASTM D1238 a D3364, ISO 1133, BS 2782, DIN 53735, JIS K7210.
Plastometr poskytuje výsledky v podobě MFR, MVR, Melt Density, IV, Shear Viscosity a Shear Rate.
Splňuje normy:
ASTM D1238 a D3364, ISO 1133, BS 2782, DIN 53735, JIS K7210.
