Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Čištění závitů

Předchází poškození snímače

Prevence údržby

Odstranění taveniny

CE

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

Oprava závitů

Předchází poškození snímače

Prevence údržby

Odstranění netěsností

CE

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)

Přesnost ±3%

DIN EN ISO 6789-1:2017-07

Ergonomická rukojeť

20 - 100 Nm

CE

Šestižilový, stíněný kabel s bajonetovým konektorem Bendix 6pin

Tyto kabely slouží k propojení tlakových snímačů Dynisco s 6-pinovým konektorem. Kabely  zajišťují elektrické propojení mezi snímači a indikátory nebo regulátory. Sestavy se skládají z bajonetového konektoru Bendix a stíněnného kabelu se šesti žilami.

Šestižilový kabel

Stíněný kabel

Bajonetový konektor

6-Pin

CE

Konektory Bendix 6-PIN

Samostatné konektory Bendix. Ve variantě 6-Pinového konektoru.

6-pin konektor

Bajonetové připojení

CE

Osmižilový, stíněný kabel se závitovým konektorem Bendix 8pin

Tyto kabely slouží k propojení tlakových snímačů Dynisco s 8-pinovým konektorem. Kabely  zajišťují elektrické propojení mezi snímači a indikátory/regulátory nebo řídícími systémy linek. Sestavy se skládají ze závitového konektoru Bendix a stíněnného kabelu s osmi žilami.

Osmižilový kabel

Stíněný kabel

Závitový konektor

8-Pin

GCx - snímače

CE

Konektory Bendix 8-PIN

Samostatné konektory Bendix. Ve variantě 8-Pinového konektoru.

8-pin konektor

Závitové připojení

CE

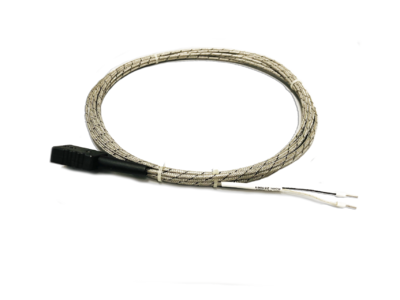

Kabeláž k teplotním snímačům

Standardní teplotní kabeláž k teplotním snímačům s J-typ konektorem.

J-Typ konektor

Dvouvodičový kabel

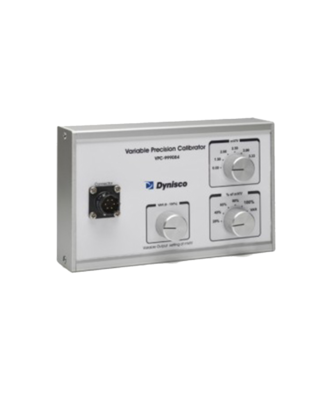

Snímačový simulátor signálu VPC-999084

Model VPC-999084 zjednodušuje on-line řešení problémů snímačů Dynisco, signálních kondicionérů a indikátorů. Jeho výstup lze měnit ve 20% krocích nebo přes variabilní potenciometr.

Volitelná citlivost výstupu snímače

Standardní 6-pinový konektor Bendix

5 stupňový lineární výstup 0 - 100%

Identifikuje vadné součásti v měřicí smyčce

Simuluje řadu snímačů

Náhrady pro většinu tlakových převodníků

Kontrola linearity indikátoru

Diagnostický nástroj

CE

Adaptery pro tlakové snímače

Adaptér pro tlakové snímače Dynisco

Redukce pro snímače ze závitu 1/2-20 UNF na závit M10x1,5 nebo M18x1,5 další variantou je redukce z m10x1,5 na M18x,15. Tyto adaptéry jsou nejrychleším a nejefektivnějším způsobem jak z dostupného (skladovéhp) snímače vytvořit plnohodnotnou náhradu pro krizovou situaci.

Vysoká kvalita zpracování

Možnosti adaptéru

1/2-20 UNF -> M10x1,5

M10x1,5 -> M18x1,5

CE

Příruby pro tlakové snímače

Procesní příruby jsou doplňkem ke všem snímačům tlaku a teploty. Příruba umožňuje instalovat snímač s procesním přípojením 1/2-20 UNF (volitelně M18x1,5) snímač tlaku taveniny do montážního portu pomocí příruby. Použití příruby je kompatibilní se všemi snímači daných rozměrů. Každý adaptér a těsnící prvky jsou vyrobeny na objednávku v závislosti na rozměrech a montážního portu. Přírubové nástavce jsou k dispozici jako jednodílné konstrukce nebo rozebíratelní spoje se závitem. Návrh příruby je specifický dle potřeby použití a závisí na požadovaných rozměrech.

Přizpůsobení jakéhokoliv tlakového snímače 1/2-20 UNF na procesní přírubový adapter
Použitelné se všemi snímači Dynisco

Příruby je možné dodat v jednom kuse, se závitem nebo kombinací závitu a sváru
Zakázková výroby

CE ISO

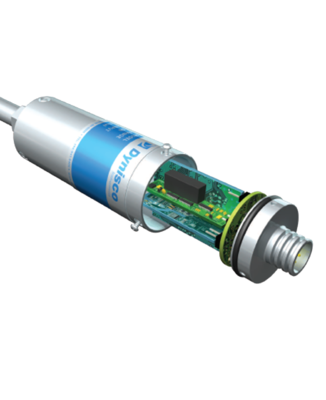

Funkce Guardian

Guardian funkce slouží pro zajištění bezpečnosti Směrnice PL'c 'a ustanovení NFPA 79 pro snímače tlaku bez potřeby redundantních snímačů nebo samostatného modulu .Jedná se o bezpečnostní elektroniku v podobě relé, které se v případě potřeby rozepne a tím dokáže ochránít stroj nebo jeho komponenty. Toto relé je možné instalovat pouze do vybraných snímačů.

Integrované  bezpečnostní relé

Analýza třetí strany (exida™)

Splňuje úroveň výkonu "c"

Směrnice o strojních zařízeních (kategorie  3)

Směrnice o strojních zařízeních 2006/42 / ES

SIL1 nebo 2 (závislý na výstupu)

ustanovení NFPA 79 A.9.2, A.9.4.1, A.9.4.3.2

Směrnice EM–C  2004/108 / ES

K dispozici na všech známých tlakových senzorech Dynisco

CE
