Teplotní regulátor 1496

Teplotní regulátor 1496

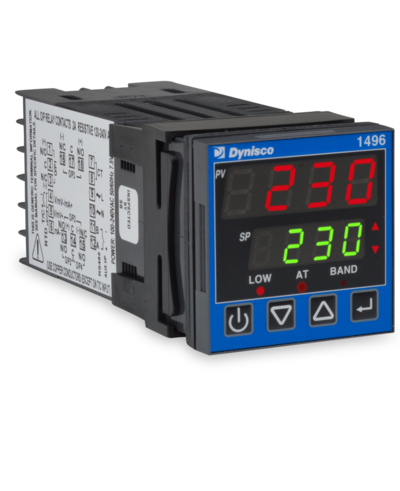

Regulátory teploty řady Dynisco 1496 a 1498 jsou řešením pro přesné řízení teploty extruderů. Se dvěma rozměry DIN a více výstupními konfiguracemi je regulátor vhodný pro řízení teploty pro vytlačovací stroje. Regulátory 1496 (formát 1/16 DIN) a 1498 (formát 1/8 DIN) mohou být také použity v režimu pouze indikátorů, který umožňuje používat jeden přístroj pro všechny aplikace. Zajišťující  maximální flexibilitu pro řízení průmyslových procesů. Řada 1496 a 1498 byla navržena pro rychlou konfiguraci, aby odpovídala specifickým nastavením a výchozím parametrům daných aplikací. Trojí nastavení alarmu jsou standardní a mohou být použity pro procesní procesy s vysokou nízkou hodnotou, odchylkou od SP, , logickým OR / AND, smyčkovým poplachem pro zabezpečení řízení procesů. Všechny procesní alarmy mají nastavitelnou hysterezi.

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Procesní regulátor 1496

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód


Výkonnostní charakteristiky:



Typy vstupních termočlánků:
J, K, C, R, S, T, B, L, N & PtRh20% vs. PtRh40%
RTD 3 vodičový vstup:
PT100, 50Ω na maximální vedení (vyvážené)
Přesnost:
± 0,1% vstupního rozsahu ± 1 LSD (T / C CJC lepší než 1 ° C)
  Režimy zařízení: PID řadič nebo indikátor
  Typy řízení: Plná funkce PID s přednastavením, samočinným laděním, manuálním laděním nebo ovládáním zapnutí / vypnutí
Řídící operace: Ohřev nebo chlazení
  Ovládání ovladačů SSR Výstupy: Možnost pohonu> 10V DC při 5000Ω minimální
  Konfigurace výstupu: Až 3 možné, pro ovládání a alarm
  Typy alarmů, 3 dostupné: Proces je vysoký, nízký proces, odchylka SP, pásmo, logické OR / AND
  Řídící a alarmové relé: Kontakty SPDT 2 Amp rezistor při 240VAC, 500,000 operations
  Komunikace: 2 vodič RS485, 1200 až 19200 Baud, Modbus
  DC Lineární: 1- 20mA, 4-20mA, 0-50mV, 10-50mV, 0-5V
2- 5V, 0-10V, 2-10V
  Výstupy triaku: 0,01-1 Amp AC, 20 až 280Vrms, 47 až 63Hz
  Vzorkování: 4 za sekundu, rozlišení 14 bitů (přibližně)
  Impedance: 10MΩ pro rozsah termočlánků a mV, 47KΩ pro rozsahy V a 5Ω pro rozsahy mA,
  Detekce přerušení snímače: <2 sekundy (kromě rozsahů DC založených na nule); ovládání O / P vypnutí;
aktivace vysokých alarmů pro rozsahy T / C a mV; nízké alarmy aktivujte pro rozsah RTD, mA nebo V

Mechanické charakteristiky a balení:



Zdroj napájení:
100 to 240V 50/60Hz 7.5VA; 20 to 48VAC 7.5VA; 22 to 65V DC 5W
Automatické nebo ruční ovládání:
Možnost výběru z panelu s bezzásuvným přenosem
Ovládací prvek:
Ovládání ON / OFF lze volit z klávesnice
  Uživatelské prostředí: 4 tlačítka
  LED displej: 4 digitální 10 mm červené a dolní 8 mm zelené plus 5 LED indikátorů
  Kalibrace zkratu: Včetně nebo bez odporu (40 až 100% rozsahu)
  Škálování: -1999 až 9999 s nastavitelnou desetinnou čárkou
Ochrana předního panelu: IEC IP66 (Za krytí panelu IP20)
Teplota, provozní: 32 až 130°F (0 to 55°C)
Teplota, skladování: -4 až 17°F (-20 to 80°C)
Relativní vlhkost: 20% až 95% RH bez kondenzace

Schválení a vlastní certifikace:




CE:
Směrnice 2004/108 / ES
ISO:
Výrobní prostředí ISO 9001: 2008
UL, ULc:
Laboratoř upisovatelů (USA a Kanada)

ROZMĚRY REGULÁTORU:




SCHÉMA ZAPOJENÍ:



DYKE

Řada DYKE představuje teplotní snímače speciálně navrženy tak, aby splňovala požadavky polymerního průmyslu. Montážní závit je shodný s tlakovými snímači, díky tomu jsou připraveny k použití ve většině vytlačovacích i vstřikovacích procesů. U této řady existuje možnost tepelné keramické izolace, která zamezuje přenosu tepla a zkreslení měřené hodnoty. Tato teplotní čidla jsou vhodná i pro použití ve vysoce abrazivních aplikacích.

DYMT

Řada DYMT představuje teplotní snímače speciálně navrženy tak, aby splňovala požadavky polymerního průmyslu. Montážní závit je kompatibilní se instalačními otvory tlakových snímačů, díky tomu jsou připraveny k použití ve většině vytlačovacích i vstřikovacích procesech.

GRMT

Dynisco GRMT je teplotní snímač, který se odlišuje možností vysunití a zasunutí měřící sondy do proudu taveniny. Snadno se tak dá měnit snímací poloha senzoru. Tento teplotní snímač se používá k měření teploty uvnitř proudu taveniny. Hloubka ponoření špičky do proudu horké taveniny se může měnit i při maximálním průtoku a tlakových podmínkách bez demontáže senzoru.

TB422J

Teplotní termočlánek TB422J se používá k měření teploty taveniny polymeru u vytlačovacích aplikacích. Robustní sonda z ušlechtilé oceli je vyrobena z izolačního prvku ze skleněných vláken a je zaměnitelná za snímače tlaku Dynisco. Termočlánky pro měření teploty taveniny jsou navrženy a vyrobeny podle platných norem ISA s přesností sledovatelnou podle Národního institutu pro standardní technologie (NIST). National Institute of Standard Technology.

TG422J

Termočlánky jsou nejběžnějšími a nejpoužívanějšími zařízeními používanými k měření teploty. Termočlánky Dynisco TG422J nabízí všestranou a ekonomický efektivní variantu což z něj činí oblíbenou volbu pro extruzní aplikace v plastikářském průmyslu. K dispozici typ J a s konstrukcí z nerezové oceli 304, sonda může být rovná nebo vyrobena pod úhlem 45° nebo 90°. Teplotní termočlánky společnosti Dynisco jsou navrženy a vyrobeny podle platných norem ISA s přesností navazujícím na National Institute of Standard Technology (NIST).

TI422J

Model TI422J je alternativní termočlánek, který umožňuje jednoduché a rychlé přizpůsobení délky ponoru tak, aby vyhovoval každé aplikaci. Termočlánek může být specifikován buďto bajonetovým uzávěrem na 20 cm pružině, který dovoluje až 17 cm nastavitelné ponoření, díky bajonetovou aretaci na flexibilním pancéřování, aby umožňovala úplnou ponornou délku "B". Teplotní termočlánky společnosti Dynisco jsou navrženy a vyráběny podle platných norem ISA s přesností navazujícím na National Institute of Standard Technology (NIST)
