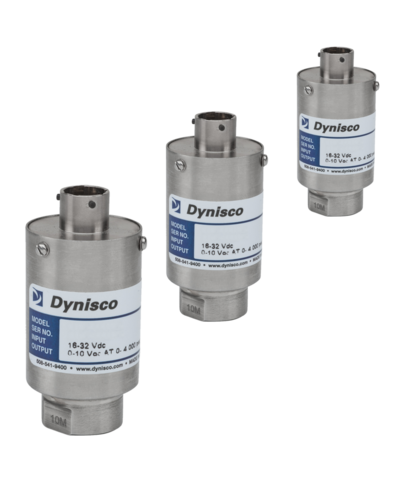

830 | 850 | 860
Modely 830, 850 a 860 jsou snímače pro všeobecné použití, nabízejí flexibilní provedení a přesnost měření tlaku ± 0,50% plného rozsahu. Volitelná konfigurace umožňuje uživatelům určit rozsah tlaků, montážní připojení a výstupní signály, které splňují specifické požadavky na aplikaci. Kompaktní snímač zajišťuje spolehlivý provoz v širokém rozsahu průmyslových aplikací.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Tlakové snímače řady: 830 850 860
VÝKONOSTNÍ CHARAKTERISTIKY
Tlakový rozsah:
|
od 100 psi do 30 000 psi
|
|
Přesnost:
|
± 0,5% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
Přetižitelnost:
|
1.5 x celkový rozsah snímače
|
|
Membrána snímače: | 17 - 4 PH, 15 - 5 PH nerezová ocel | |
Připojení snímače: | 1/8-27 NPT | |
Tlaková pojistka: | 100 až 250 psi: 10x jmenovitý tlak 500 až 3 000 psi: 5x jmenovitý tlak 5000 až 10000 psi: 3x jmenovitý tlak 15 000 až 30 000 psi: 2,5x jmenovitý tlak |
|
Konstukce snímače: | Měřící hlava snímače bez procesního adapteru | |
Hmotnost: |
850/860: 480g |
TEPLOTNÍ CHARAKTERISTIKY
Provozní rozsah teploty:
|
830: -54°C až +120°C
850/860: -29°C až +85°C
|
|
Posun nuly (vlivem teploty):
|
830/850/860:
±0.018% FSO/°C standardně ±0.036% FS/°C maximum |
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
Kompenzovaný rozsah: | 830/850/860: -18°C až +66°C | |
Posunutí nuly (vlivem teploty elektroniky): |
830: ±0.018% FS/°C 850/860: ±0.036% FS/°C |
ELEKTRICKÉ CHARAKTERISTIKY
Napájení:
|
830: 10 Vdc doporučeno, 15 Vdc maximum
850: ±12 to ±16 Vdc, 24 to 32 Vdc 860: ±14 to ±16 Vdc, 24 to 32 Vdc |
|
Výstupní signál:
|
830: 3 mV/V ±2.0%
850/860: 5 Vdc/10 Vdc |
|
Nastavení nuly:
|
830: ± 3% FSO
850/860: ± 5% FSO |
|
Konektor: | 6 PIN konektor Bendix | |
Izolační odpor: | 830: 1,000 megaΩ @50 Vdc 850/860: 100 megaΩ @50 Vdc |
|
Odporová kalibrace (R-Cal): | 30/850/860: 80% ± 0,5% FSO (typické) 80% ± 1% FSO (max) | |
Vstupní proud: | 850/860: 45 mA (maximum) @ 2K zatížení |

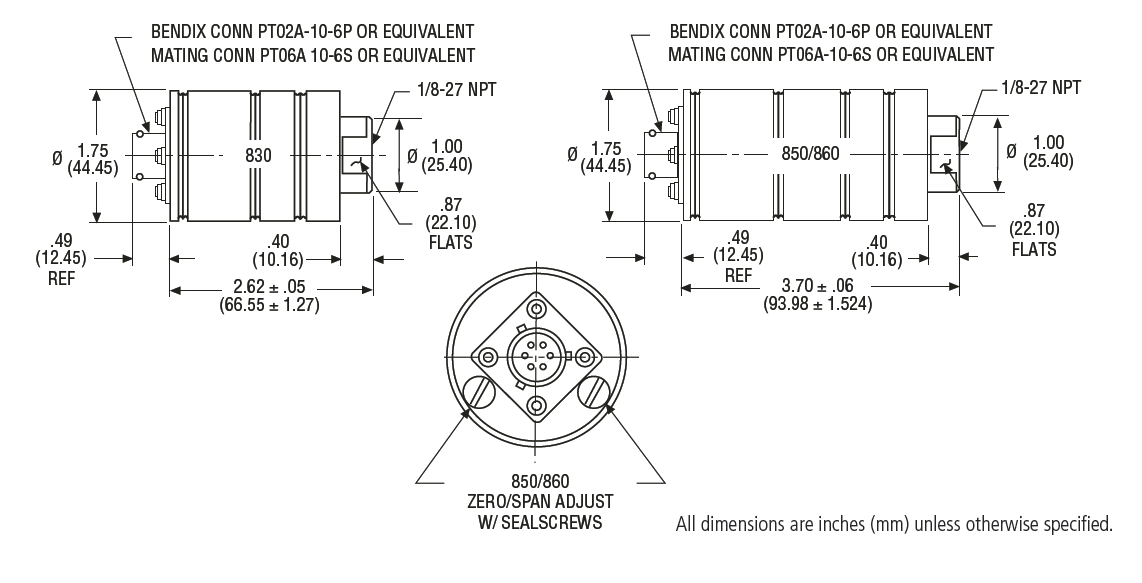

ROZMĚRY SNÍMAČE:
|
