831 | 851 | 861
Modely 831, 851 a 861 mají univerzální převodníky signálu s kompaktní konstrukcí a přesností měření tlaku ± 0,25% plného rozsahu výkonu. Volitelná konfigurace umožňuje uživatelům zvolit rozsah tlaků, montážní připojení a výstupní signál, který splňuje specifické požadavky na dané aplikace. Přilnavý mV snímač zajišťuje spolehlivý provoz v širokém rozsahu průmyslové aplikace.
831 | 851 | 861 Tlakové snímače Dynisco pro industriální použití
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji. Pokud máme tyto informace jsme schopní nabídnout model s drobnými odlišnostmi a vy můžete mít zboží již druhý den u Vás.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód
VÝKONOSTNÍ CHARAKTERISTIKY
|
Tlakový rozsah:
|
od 100 psi do 30 000 psi
|
|
|
Přesnost:
|
± 0,25% FSO, (Včetně linearity, opakovatelnosti a hystereze)
|
|
|
Přetižitelnost:
|
100 - 250 psi:10 x jmenovitý tlak
500 - 3 000 psi: 5 x jmenovitý tlak 5000 - 10 000 psi: 3 x jmenovitý tlak |
|
| Membrána snímače: | 17 - 4 PH, 15 - 5 PH nerezová ocel | |
| Připojení snímače: | 1/8-27 NPT | |
| Montážní moment: | 25 Nm - 55 Nm | |
| Tlaková pojistka: | 1,5 x jmenovitý tlak | |
| Konstukce snímače: | Měřící hlava snímače bez procesního adapteru materiál konstrukce 303, 304 nerezová ocel |
TEPLOTNÍ CHARAKTERISTIKY
|
Max. teplota snímače:
|
831: -54 °C až + 120 °C
851/861: -29 °C až +85 °C |
|
|
Posun nuly (vlivem teploty):
|
831/851/861:
± 0,009% FS / °C |
|
| Posunutí rozsahu (vlivem teploty): | 831/851/861: ± 0,009% FS / °C |
|
|
-------------------------------------------
|
------------------------------------------------------------------
|
|
| Max. teplota těla snímače: | 120°C (831) a 85°C (851/861) |
ELEKTRICKÉ CHARAKTERISTIKY
|
Napájení:
|
831: doporučeno 10 Vdc, maximum 15 Vdc
851: ± 12 až ± 16 Vdc, 24 až 32 Vdc 861: ± 14 až ± 16 Vdc, 24 až 32 Vdc |
|
|
Výstupní signál:
|
831: 3 mV/V ± 0.5%
851/861: 5 Vdc/10 VDC |
|
| Vstupní / výstupní odpor: | 831: 350 ±10 Ohms | |
|
Nastavení nuly a rozpětí:
|
831: ± 2% FSO
851/861: ± 5% FSO |
|
| Konektor: | 6 PIN konektor Bendix | |
| Izolační odpor: | 831: 1000 megohmů @ 50 VDC 851/861: 100 megohmů @ 50 Vdc |
|
| Odporová kalibrace (R-Cal): | 80% ± 0.5% |

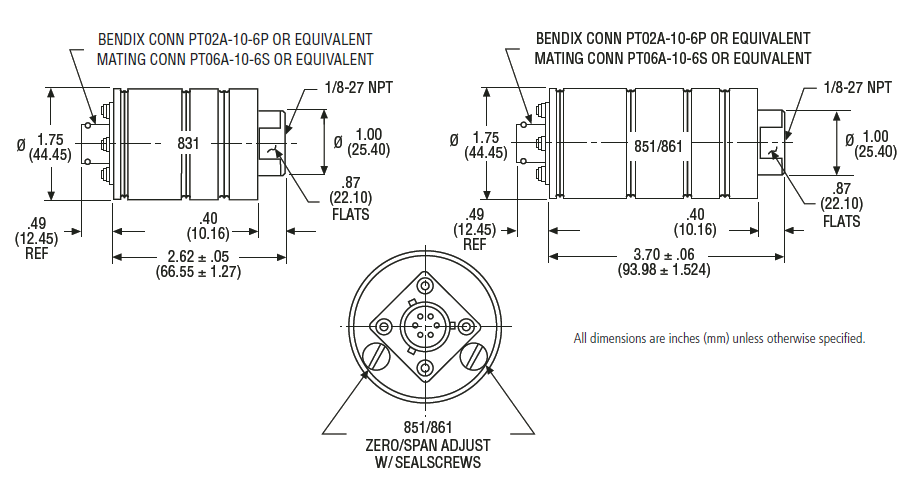

ROZMĚRY SNÍMAČE:
|
|
