Řada SPX

SPX2244  Smart Pressure Sensor Series

SPX2292

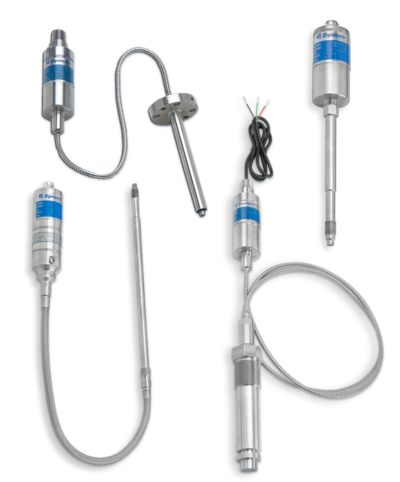

Dynisco SPX 2-Series je inteligentní převodník tlaku 4-20mA určený pro použití v prostředí s nebezpečím výbuchu, který je k dispozici s různými procesními a elektrickými připojeními. Převodníky řady SPX 2 jsou celosvařované. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. Volitelně jsou k dispozici konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Inteligentní snímač tlaku Dynisco řady SPX 2

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Inteligentní snímače tlaku pro všeobecné použití v prostředí s nebezpečím výbuchu

K dispozici je řada různých procesních a elektrických připojení. Řada SPX 2 je celá svařovaná. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. Volitelně jsou k dispozici konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.

Řada SPX 2 zahrnuje modely 2241, 2242, 2243,2244, 2290, 2291 a 2292.

⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.



Řada SPX2292


Dynisco SPX 2-Series je chytrý tlakoměr 4-20mA. J

sou určeny pro použití v prostředí s nebezpečím výbuchu a jsou k dispozici s různými procesními a elektrickými připojeními. Řada SPX 2 je celá svařovaná. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. Volitelně jsou k dispozici konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.

Výkonnostní charakteristiky


Výstup: 4 - 20 mA, s volitelným HART™
Vstupní napětí: 16 - 36 Vdc (standardní); 16 - 30 Vdc (ATEX IS)
Accuracy:
Přesnost je definována jako kombinovaná chyba vyjádřená v procentech plného výstupu stupnice se specifikacemi: elektronika, kapilára <= 36"; membrána 15-5 SST s povlakem DyMax; nejlepší přímka (BSL) %FS, podle ISA-37.1 Dostupnost a specifikace jiných konfigurací konzultujte s výrobcem.

2241 ± 1,0% 2242 ± 0,25% pro tlakové rozsahy >= 1 500 psi; ± 0,50% pro tlakové rozsahy < 1 500 psi

2243 ± 0,25 % pro tlakové rozsahy >= 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi

2244 ± 0,25 % pro tlakové rozsahy >= 500 psi; ± 1,0 % pro tlakové rozsahy < 500 psi

2290/2291/2292 ± 0.50%

Opakovatelnost: ±0.1%
Dosah: Převýšení 6:1 (3:1 u modelu SPX2290)
Přetlak: 2X FSO nebo 35 000 psi, podle toho, která hodnota je nižší (2290,2291 a 2292 1,5 x FSO pro 10 000 psi)
Rozsah nastavení nulového vyvážení: -40% to +10%; -80% to 20% for FSP < 500 psi
Odolnost proti zatížení: 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
Okolní teplota elektroniky: 70°F (20°C)
Provozní teplota elektroniky: -20 to 185°F (-29 to 85°C)
Teplota membrány: 750°F (400°C) max [Models 2241, 2244, 2290, 2291, 2292 limited to 600°F (315°C)
Kompenzovaný teplotní rozsah elektroniky: 0 to 150°F (-18 to 65°C)
Nulový posun (změna teploty elektroniky): Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C)
Span Shift (Změna teploty elektroniky: Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C)
Nulový posun (změna teploty čenichu):

2241/2244//2290/2291/2292: 1 psi/100°F (from 75-450°F) typical 2 psi/100°F (from 450-600°F) typical

2242/2243: 15 psi/100°F (27 psi/100°C) typical



Mechanické vlastnosti



Montážní moment:

2241: 350 inch-lbf max
2242: 500 inch-lbf max
2243: 50 inch-lbf max
2244: 350 inch-lbf max
2290: 350 inch-lbf max
2291: 350 inch-lbf max
2292: 80 ft-lbf max

Standardní smáčené části: DyMax coated 15-5 PH SST

Schválení a certifikace




Jiskrově bezpečný systém ATEX/IECEx
SIL 2 (tlakový výstup) & PL'c' (reléový výstup)
FM & CSA Nevýbušnost
Další schválení jsou k dispozici



Průvodce objednáváním modelů SPX2292



SPX2292 Série - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)
