Řada SPX

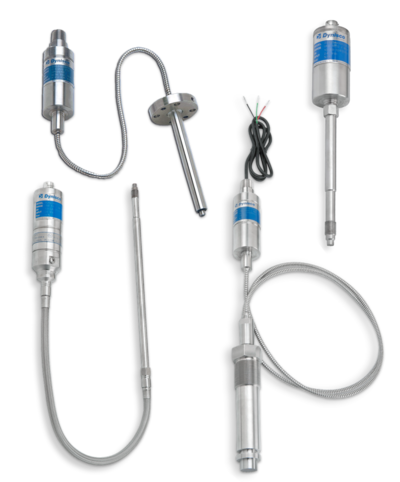

SPX 4-Series Smart Pressure Sensor Series

SPX4232

Dynisco SPX 4-Series je inteligentní převodník tlaku 4-20mA určený pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX-T řada 3 Smart Pressure SPX 4 řada -  Smart Pressure Sensor SeriesSeries

SPX-T řada 3 Smart Pressure SPX 4 řada - Smart Pressure Sensor SeriesSeries

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

SPX 4 řada -  Smart Pressure Sensor Series

SPX 4 řada - Smart Pressure Sensor Series

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

Inteligentní snímače tlaku pro všeobecné použití v prostředí s nebezpečím výbuchu

SPX 4-Series

Všechny modely mohou přímo spolupracovat s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vyšší úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry, které zajišťují teplotu taveniny.

Řada SPX4 zahrnuje modely SPX4222, SPX4622, SPX4352, SPX4672, SPX4232 a SPX4502.

⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.



SPX4222 & SPX4622  Řada


Dynisco SPX 4-Series je inteligentní převodník tlaku 4-20mA určený pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.



Výkonnostní charakteristiky


Výstup: 4 - 20 mA, s volitelným HART™
Vstupní napětí: 16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS)
Přesnost:
Přesnost je definována jako kombinovaná chyba vyjádřená v procentech plného výstupu stupnice se specifikacemi: elektronika, kapilára <= 36"; membrána 15-5 SST s povlakem DyMax; nejlepší přímka (BSL) %FS, podle ISA-37.1 Dostupnost a specifikace jiných konfigurací konzultujte s výrobcem.

4222 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4232 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4352 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4502 ± 0.50%
4622 ± 0.50%
4672 ± 0.50%

Opakovatelnost: ±0.1%
Trundown: 6:1 Turndown
Přetlak: 2X FSO nebo 35 000 psi, podle toho, která hodnota je nižší 1,2 X FSO 35 000 - 72 500 psi
Rozsah nastavení nulového vyvážení: -40 % až +10 %; -80 % až 20 % pro FSP < 500 psi
Odolnost proti zatížení 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
Okolní teplota elektroniky: 70°F (20°C)
Provozní teplota elektroniky: -20 až 185 °F (-29 až 85 °C)
Teplota membrány: 750°F (400°C) max [SPX4502 model limited to 600°F (315°C)]
Kompenzovaný teplotní rozsah elektroniky: 0 až 150 °F (-18 až 65 °C)
Posun nuly (změna teploty elektroniky): 4222: 0.01% F.S./°F max (0.02% F.S./°C max)
4232: 0.01% F.S./°F max (0.02% F.S./°C max)
4352: 0.01% F.S./°F max (0.02% F.S./°C max)
4502: 0.01% F.S./°F max (0.02% F.S./°C max)
4622: 0.05% F.S./°F max (0.10% F.S./°C max)
4672: 0.05% F.S./°F max (0.10% F.S./°C max
Posun rozsahu (změna teploty elektroniky): 4222: 0.01% F.S./°F max (0.02% F.S./°C max)
4232: 0.01% F.S./°F max (0.02% F.S./°C max)
4352: 0.01% F.S./°F max (0.02% F.S./°C max)
4502: 0.01% F.S./°F max (0.02% F.S./°C max)
4622: 0.02% F.S./°F max (0.04% F.S./°C max)
4672: 0.02% F.S./°F max (0.04% F.S./°C max)
Nulový posun (změna teploty čenichu): 4222: 15 psi/100°F (27 psi/100°C) typical
4232: 15 psi/100°F (27 psi/100°C) typical
4352: 15 psi/100°F (27 psi/100°C) typical
4502: 1 psi/100°F (from 75-450°F); 2 psi/100°F (from 450-600°F) typical
4622: 25 psi/100°F (45 psi/100°C) typical
4672: 25 psi/100°F (45 psi/100°C) typical

Mechanické vlastnosti



Montážní moment:

4222: 500 inch-lbf max
4232: 50 inch-lbf max
4352: 500 inch-lbf max
4502: 350 inch-lbf max
4622: 500 inch-lbf max
4672: 500 inch-lbf max

Standardní smáčené části: DyMax coated 15-5 PH SST

Schválení a certifikace




Jiskrově bezpečný systém ATEX/IECEx
SIL 2 (tlakový výstup) & PL'c' (reléový výstup)
K dispozici jsou další schválení (konzultujte s výrobním závodem)



Průvodce objednáváním modelů SPX4222 a SPX4622

Řada SPX4222 a SPX4622 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)
