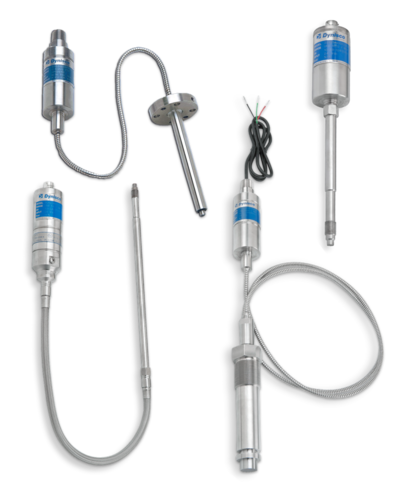

Dynisco SPX 4-Series je inteligentní převodník tlaku 4-20mA určený pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
SPX-T řada 3 Smart Pressure SPX 4 řada - Smart Pressure Sensor SeriesSeries
SPX 4 řada - Smart Pressure Sensor Series
SPX 4 řada - Smart Pressure Sensor Series
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Všechny modely mohou přímo spolupracovat s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vyšší úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry, které zajišťují teplotu taveniny.
Řada SPX4 zahrnuje modely SPX4222, SPX4622, SPX4352, SPX4672, SPX4232 a SPX4502.
⚠ WARNING: This product can expose you to chemicals including mercury and lead, which is known to the State of California to cause cancer and reproductive harm. For more information, go to www.P65Warnings.ca.gov.
SPX4502 Řada
Dynisco SPX 4-Series je inteligentní převodník tlaku 4-20mA určený pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry pro zajištění teploty taveniny.
Výkonnostní charakteristiky
| Výstup: | 4 - 20 mA, s volitelným HART™ |
|---|---|
| Vstupní napětí: | 16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS) |
| Přesnost: Přesnost je definována jako kombinovaná chyba vyjádřená v procentech plného výstupu stupnice se specifikacemi: elektronika, kapilára <= 36"; membrána 15-5 SST s povlakem DyMax; nejlepší přímka (BSL) %FS, podle ISA-37.1 Dostupnost a specifikace jiných konfigurací konzultujte s výrobcem. |
4222 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4232 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4352 ± 0,25 % pro tlakové rozsahy > 1 500 psi; ± 0,50 % pro tlakové rozsahy < 1 500 psi 4502 ± 0.50% |
| Opakovatelnost: | ±0.1% |
| Trundown: | 6:1 Turndown |
| Přetlak: | 2X FSO nebo 35 000 psi, podle toho, která hodnota je nižší 1,2 X FSO 35 000 - 72 500 psi |
| Rozsah nastavení nulového vyvážení: | -40 % až +10 %; -80 % až 20 % pro FSP < 500 psi |
| Odolnost proti zatížení | 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc |
| Okolní teplota elektroniky: | 70°F (20°C) |
| Provozní teplota elektroniky: | -20 až 185 °F (-29 až 85 °C) |
| Teplota membrány: | 750°F (400°C) max [SPX4502 model limited to 600°F (315°C)] |
| Kompenzovaný teplotní rozsah elektroniky: | 0 až 150 °F (-18 až 65 °C) |
| Posun nuly (změna teploty elektroniky): | 4222: 0.01% F.S./°F max (0.02% F.S./°C max) 4232: 0.01% F.S./°F max (0.02% F.S./°C max) 4352: 0.01% F.S./°F max (0.02% F.S./°C max) 4502: 0.01% F.S./°F max (0.02% F.S./°C max) 4622: 0.05% F.S./°F max (0.10% F.S./°C max) 4672: 0.05% F.S./°F max (0.10% F.S./°C max |
| Posun rozsahu (změna teploty elektroniky): | 4222: 0.01% F.S./°F max (0.02% F.S./°C max) 4232: 0.01% F.S./°F max (0.02% F.S./°C max) 4352: 0.01% F.S./°F max (0.02% F.S./°C max) 4502: 0.01% F.S./°F max (0.02% F.S./°C max) 4622: 0.02% F.S./°F max (0.04% F.S./°C max) 4672: 0.02% F.S./°F max (0.04% F.S./°C max) |
| Nulový posun (změna teploty čenichu): | 4222: 15 psi/100°F (27 psi/100°C) typical 4232: 15 psi/100°F (27 psi/100°C) typical 4352: 15 psi/100°F (27 psi/100°C) typical 4502: 1 psi/100°F (from 75-450°F); 2 psi/100°F (from 450-600°F) typical 4622: 25 psi/100°F (45 psi/100°C) typical 4672: 25 psi/100°F (45 psi/100°C) typical |
| Montážní moment: |
4222: 500 inch-lbf max |
|---|---|
| Standardní smáčené části: | DyMax coated 15-5 PH SST |
| Jiskrově bezpečný systém ATEX/IECEx | |
|---|---|
| SIL 2 (tlakový výstup) & PL'c' (reléový výstup) | |
| K dispozici jsou další schválení (konzultujte s výrobním závodem) |
Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF. Souprava obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla o 45 °.
Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru 1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.
