SPX5344
Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynalarirtyTM , inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač. Snímač SPX řady 5 má celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry, které zajišťují teplotu taveniny.
Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
SPX 5 řada - Smart Pressure Sensor Series
Poptávkový systém
Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Dynisco:
Inteligentní snímače tlaku pro všeobecné použití v prostředí s nebezpečím výbuchu

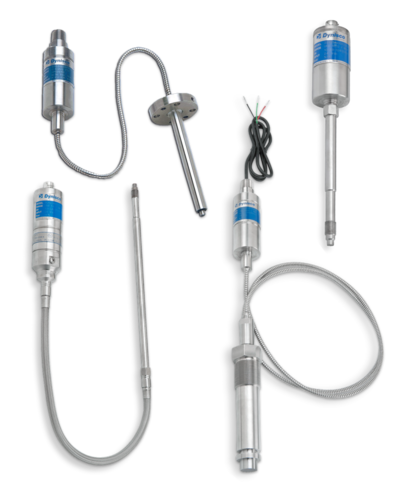

SPX 5-Series
Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynaLarity™, inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač. Snímače řady SPX 5 mají celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a jsou k dispozici s různými procesními a elektrickými připojeními.
Řada SPX5 zahrnuje modely SPX5342, SPX5343, SPX5344, SPX5390, SPX5391 a SPX5392. různých procesních a elektrických připojení.
⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.
SPX5344 Řada
Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynalarirtyTM , inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač. Snímač SPX řady 5 má celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. Volitelná konfigurace termočlánku nebo odporového teploměru
Výkonnostní charakteristiky
Výstup: |
4 - 20 mA, with optional HART™ |
Vstupní napětí: |
16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS) |
Přesnost: |
All Models ± 0.20%
Accuracy is defined as the combined error expressed as a percentage of full scale output with the specifications of: Electronics ambient temperature, capillary of <= 36"; DyMax coated 15-5 SST diaphragm; Best Straight Line (BSL) %FS, per ISA-37.1 Consult Factory for availability and specifications of other configurations
|
Opakovatelnost: |
±0.1% |
Funkce turndown: |
3:1 Turndown |
Přetlak: |
2X FSO nebo 35 000 psi, podle toho, co je nižší (5390, 5391 a 5392 1,5 x FSO pro 10 000 psi) |
Rozsah nastavení nulového vyvážení: |
-40% to +10%; -80% to 20% for FSP < 500 psi |
Odolnost proti zatížení |
500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc |
Okolní teplota elektroniky: |
70°F (20°C) |
Provozní teplota elektroniky: |
-20 to 185°F (-29 to 85°C) |
Teplota membrány: |
max. 400°C (750°F) [modely 5344, 5390, 5391, 5392 omezeno na 315°C (600°F)]. |
Kompenzovaný teplotní rozsah elektroniky: |
0 to 150°F (-18 to 65°C) |
Posun nuly (změna teploty elektroniky): |
Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C) |
posun rozpětí (změna teploty elektroniky): |
Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C) |
Posun nuly (změna teploty špičky): |
5344/5390/5391/5392: 1 psi/100°F (od 75-450°F) typicky 2 psi/100°F (od 450-600°F) typicky
5342/5343: 15 psi/100°F (27 psi/100°C) typica
|
Mechanické vlastnosti
Montážní moment: |
5342: 500 inch-lbf max
5343: 50 inch-lbf max
5344: 350 inch-lbf max
5390: 350 inch-lbf max
5391: 350 inch-lbf max
5392: 80 ft-lbf max
|
Standardní smáčené části: |
DyMax coated 15-5 PH SST |
Schválení a certifikace
Jiskrově bezpečný systém ATEC/IECEx |
|
SIL 2 (tlakový výstup) & PL'c' (reléový výstup) |
|
FM & CSA Nevýbušnost |
|
K dispozici jsou další schválení (konzultujte s výrobním závodem) |
|

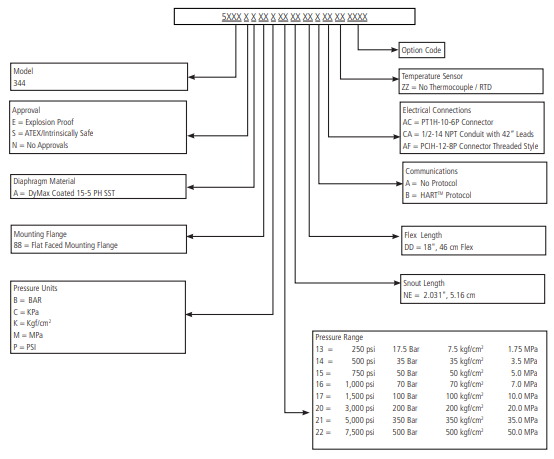

Průvodce objednáváním pro modely SPX5344
Řada SPX5344 - Rozměry
Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).
Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF. Souprava obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla o 45 °.
Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru 1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.
Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.
Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)
