Řada SPX

SPX 5 - Series Smart Pressure Sensor Series

SPX5390

Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynalarirtyTM , inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač. Snímač SPX řady 5 má celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. K dispozici jsou volitelné konfigurace s termočlánky nebo odporovými teploměry, které zajišťují teplotu taveniny.

Všechny senzory této řady lze nakonfigurovat podle vašich potřeb. Kontaktujte nás, rádi vám pomůžeme.

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

SPX 5 řada -  Smart Pressure Sensor Series

SPX 5 řada - Smart Pressure Sensor Series

Poptávkový systém

Rádi Vám pomůžeme s nakonfigurováním vlastního produktu podle Vašich požadavků a potřeb. Pokud si nejste jisti ohledně konfigurace, uveďte prosím do poznámek potřebné informace o Vašem současném produktu, včetně případných konkurenčních variant. Na základě těchto informací Vám rádi pomůžeme najít alternativní produkt z řady Dynisco. Pokud je Vaše poptávka urgentní, dejte nám o tom prosím vědět, a my se pokusíme co nejrychleji vyřešit Vaši situaci. S potřebnými informacemi jsme schopni nabídnout model s drobnými odlišnostmi a vy tak můžete mít zboží již druhý den u sebe.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Dynisco:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

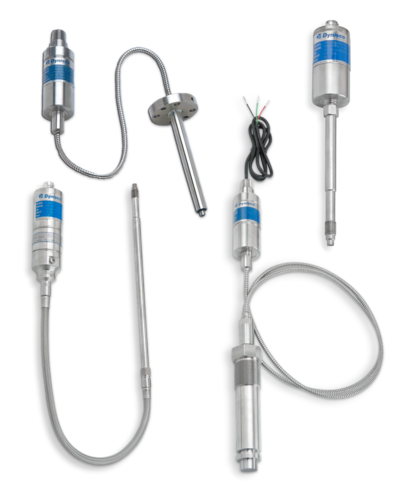

Inteligentní snímače tlaku pro všeobecné použití v prostředí s nebezpečím výbuchu

SPX 5-Series

Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynaLarity™, inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač.  Snímače řady SPX 5 mají celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a jsou k dispozici s různými procesními a elektrickými připojeními.

Řada SPX5 zahrnuje modely SPX5342, SPX5343, SPX5344, SPX5390, SPX5391 a SPX5392. různých procesních a elektrických připojení.

⚠ VAROVÁNÍ: Tento výrobek vás může vystavit působení chemických látek včetně rtuti a olova, o kterých je státu Kalifornie známo, že způsobují rakovinu a poškozují reprodukční funkce. Další informace naleznete na adrese www.P65Warnings.ca.gov.



SPX5390 Řada


Dynisco SPX 5-Series je inteligentní převodník tlaku 4-20mA, který obsahuje DynalarirtyTM , inovaci společnosti Dynisco, která využívá pokročilý algoritmus, jenž linearizuje posuny způsobené procesními vlivy na snímač. Snímač SPX řady 5 má celosvařovanou konstrukci určenou pro použití v prostředí s nebezpečím výbuchu a je k dispozici s různými procesními a elektrickými připojeními. Tyto zesílené převodníky eliminují potřebu externí úpravy signálu. Všechny modely lze přímo propojit s distribuovanými řídicími systémy, PLC, počítači a podobnými řídicími zařízeními vysoké úrovně. Volitelná konfigurace termočlánku nebo odporového teploměru



Výkonnostní charakteristiky


Výstup: 4 - 20 mA, with optional HART™
Vstupní napětí: 16 - 36 Vdc (Std); 16 - 30 Vdc (ATEX IS)
Přesnost:

All Models ± 0.20%

Accuracy is defined as the combined error expressed as a percentage of full scale output with the specifications of: Electronics ambient temperature, capillary of <= 36"; DyMax coated 15-5 SST diaphragm; Best Straight Line (BSL) %FS, per ISA-37.1 Consult Factory for availability and specifications of other configurations

Opakovatelnost: ±0.1%
Funkce turndown: 3:1 Turndown
Přetlak: 2X FSO nebo 35 000 psi, podle toho, co je nižší (5390, 5391 a 5392 1,5 x FSO pro 10 000 psi)
Rozsah nastavení nulového vyvážení: -40% to +10%; -80% to 20% for FSP < 500 psi
Odolnost proti zatížení 500 Ω @ 24 Vdc, 1,000 Ω @ 36 Vdc
Okolní teplota elektroniky: 70°F (20°C)
Provozní teplota elektroniky: -20 to 185°F (-29 to 85°C)
Teplota membrány: max. 400°C (750°F) [modely 5344, 5390, 5391, 5392 omezeno na 315°C (600°F)].
Kompenzovaný teplotní rozsah elektroniky: 0 to 150°F (-18 to 65°C)
Posun nuly (změna teploty elektroniky): Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C)
posun rozpětí (změna teploty elektroniky): Všechny modely: max. 0,01% F.S./°F (max. 0,02% F.S./°C)
Posun nuly (změna teploty špičky):

5344/5390/5391/5392: 1 psi/100°F (od 75-450°F) typicky 2 psi/100°F (od 450-600°F) typicky

5342/5343: 15 psi/100°F (27 psi/100°C) typica

Mechanické vlastnosti



Montážní moment:

5342: 500 inch-lbf max
5343: 50 inch-lbf max
5344: 350 inch-lbf max
5390: 350 inch-lbf max
5391: 350 inch-lbf max
5392: 80 ft-lbf max

Standardní smáčené části: DyMax coated 15-5 PH SST

Schválení a certifikace




Jiskrově bezpečný systém ATEC/IECEx
SIL 2 (tlakový výstup) & PL'c' (reléový výstup)
FM & CSA Nevýbušnost
K dispozici jsou další schválení (konzultujte s výrobním závodem)



Průvodce objednáváním pro modely SPX5390

Řada SPX5390 - Rozměry

Pokud není uvedeno jinak, všechny rozměry jsou v palcích (mm).

Závitníková sada - montážního otvoru pro snímače

Souprava nástrojů pro zhotovení otvoru a závitu pro snímače tlaku taveniny obsahuje všechny potřebné vrtáky a závitníky pro přípravu standardního montážního otvoru snímače 1/2 20 UNF.  Souprava  obsahuje speciální pilotní vrták, který je potřebný k obrábění sedla  o 45 °.

Čistící Sada - montážního otvoru pro snímače

Sada nástrojů pro čištění byla navržena firmou Dynisco pro použití při odstraňování plastu z montážních otvorů pro snímače tlaku a teploty. Instalace snímačů do nesprávně vyčištěných nebo velkých otvorů je jednou z hlavních příčin poškození. S touto sadou je možno vyčistit otvor o průměru  1/2 UNF. Sada obsahuje kalibrační zátku (pojistku), která slouží k ověření, zda byl otvor správně opracován a vyčištěn. K dispozici jsou také čisticí sady pro otvory M10 a M18.

Momentový klíč Wera 20 - 100 Nm

Momentové klíče Click v nezaměnitelném designu Wera. Velmi robustní provedení při zachování vysoké přesnosti podle normy DIN EN ISO 6789-1:2017-07. Jednoduché nastavování a zajištění zadané hodnoty. Slyšitelné a viditelné zaskočení při dosažení hodnot na stupnici navíc usnadňuje bezpečné nastavení požadované hodnoty utahovacího momentu. Robustní uvolňovací mechanismus zaručuje výrazně slyšitelný a patrný uvolňovací signál při dosažení nastavené hodnoty utahovacího momentu. Pro utahování doprava a s přepínací ráčnou se 45 zuby.

Momentový klíč Wera 075611 Click-Torque B 2 s přepínací ráčnou 3/8" (20 - 100 Nm)
