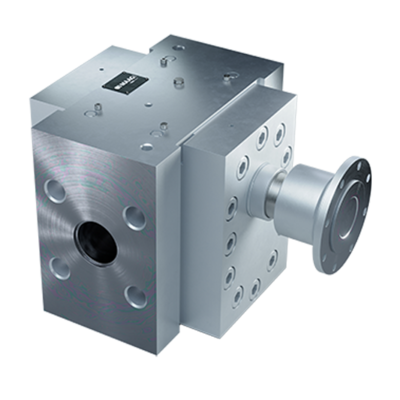

Extrex⁶ MP
Zubové čerpadlo s maximálním tlakem pro vaše termoplastické aplikace
Operace vytlačování vyžadují extrémně spolehlivé systémy zubových čerpadel s vysokou konzistencí výkonu a konfigurací, která vyhovuje každému použití.
Modulární konstrukce zubových čerpadel extrex® snadno splňuje požadavky pro tyto
rozmanité aplikace.
Extrex® MP je vysokotlaké zubové čerpadlo pro nejnáročnější termoplastické aplikace. S novým designem třídy x⁶ máte oproti klasickým designům zubových čerpadel další výhody.
Přírubový design ST je již stejný jako klasický trudex, takže při výměně klasických čerpadel trudex není třeba měnit procesní připojení.
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady MAAG. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód
TECHNICKÁ DATA
|
Rychlost otáčení [U/min] |
max. 200 |
|
Kroutící moment [Nm] |
max. 12800 |
|
Diferenční tlak [bar] |
max. 500 |
|
Viskozita [MPas] |
max. 3000000 |
|
Teplota [°C] |
350 |
|
Výkon [kg/h] |
40 - 6000 |
|
Velikost čerpadla |
32/16 – 160/100 |
|
Pouzdro |
Legovaná ocel |
|
Hřídel ozubených kol |
Nástrojová ocel |
|
Ložiska |
Nástrojová ocel |
|
Těsnění hřídele |
Legovaná ocel |
|
Vytápění čerpadla |
Elektrický / kapalný |
VÝBĚR TYPICKÝCH ČERPANÝCH MÉDIÍ
|
Polyolefiny
|
|
Polyestery
|
|
Polyamidy
|
|
Polykarbonáty |
|
Styrenové polymery |
|
Expandovatelný polystyren |
|
ABS/SAN |
|
Fluoro polymery |
|
TPE |
|
Jiné polymery na vyžádání |
MOŽNOSTI
|
Definované třídy tolerance
|
|
Kabelová topná kazeta je plně připojena ke konektoru
|
|
Vytápění kapalinou s propojovacími otvory |
|
Otvory senzoru tlaku / teploty v těle pumpy |
|
Výběr materiálů pro každou aplikaci |
|
Chladicí funkce pro hřídelové ucpávky |
|
Speciální typy těsnění |
PŘÍSLUŠENSTVÍ
|
Příruba adaptéru
|
|
Senzory |
|
Nosné vozíky / základní rámy |
|
Pohonné jednotky |
|
Řídicí systémy - Kompletní řešení |

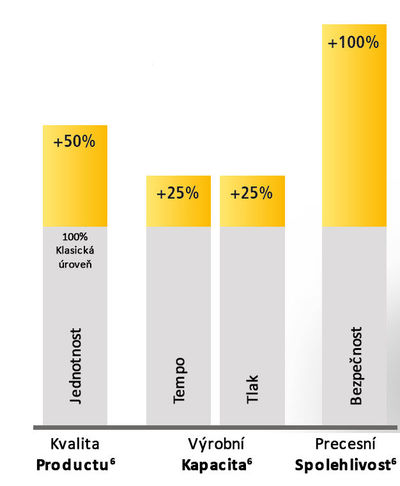

Hodnota 6-té generace
Zjednodušená linearita
Eliminace příchozích pulzací pro maximalizaci jednotnost produktu
Ochrana zpracovávaného materiálu
Minimalizovaný objem zpětného toku pro urychlení průtoku polymeru
Výkonnost 6-té generace
Vytrvalostní hřídel
Vylepšená odolnost proti zvýšení diferenciálního tlaku
Špičková rychlost
Vynikající průtoková kapacita pro zvýšení produktivity
Spolehlivost 6-té generace
Vyvážená ložiska
Unikátní samostředící hřídele
Maximalizaci stabilita procesu
Chemická čerpadla a čerpadla pro přenos chemikálií pro abrazivní kapaliny v průmyslových aplikacích
Toto těsnění na čerpadle pro přenos chemikálií je použitelné pro vysoké teploty. Pro agresivní a korozivní média je k dispozici jiná kombinace materiálů. Těsnicí kroužek v SSiC lze použít pro abrazivní kapaliny v průmyslových aplikacích.
Utěsněte vyrovnávací kapalinu pro chemická čerpadla a čerpadla pro přenos chemikálií v průmyslových aplikacích
Double Mechanical Seal je značka MAAG pro průmyslová použití a chemická čerpadla. Má robustní provedení s vyrovnávací kapalinou. Je proto vhodný pro korozivní a abrazivní aplikace. Těsnicí kroužky jsou k dispozici v karbonu a SSiC (slinutá keramika z karbidu křemíku) pro čerpadla na chemický přenos.
Vyvážené těsnění pro chemická čerpadla a čerpadla pro přenos chemikálií v průmyslových aplikacích
Dvojité mechanické těsnění s vyváženým těsnicím kroužkem lze použít pro vysoké vstupní tlaky. Musí být používán v kombinaci s vyváženou hřídelí (dvojitá prodloužená hřídel, dvě těsnění) pro čerpadla na chemickou dopravu, chemická čerpadla a další průmyslové aplikace.
Vyvážené těsnění pro chemická čerpadla a čerpadla pro přenos chemikálií
Jediné mechanické těsnění s vyváženým těsnicím kroužkem lze použít pro vysoké vstupní tlaky a musí být použito v kombinaci s vyváženým hřídelem (dvojitá prodloužená hřídel, dvě těsnění) pro chemická čerpadla, čerpadla pro přenos chemikálií a průmyslové aplikace.
Těsnění pro vysoce viskózní kapaliny, systémy výtlačných zubů, vývěvy z taveniny a vytlačování polymerů
Viskozní těsnění jsou k dispozici pro vysoce viskózní kapaliny, které se používají pro systémy čerpacích zubů. Těsnění je bezkontaktní a dynamické. Má jednoduchý design a má pouze jednu těsnicí část. K dispozici je chlazený model pro průmysl vytlačování polymerů a je prakticky bezúdržbový.
Těsnění pro polymerová zubová čerpadla a systémy a aplikace polymerních čerpadel
Vysoká spolehlivost a funkčnost jsou rozhodující pro utěsnění procesu vypouštění polymerních aplikací, aby byla zaručena optimální kvalita produktu a dostupnost linky. Hřídelové těsnění vispac® je známé svou robustností a spolehlivostí a zejména snadnou manipulací.
Dvě vyrovnávací těsnění na rty pro polymerová zubová čerpadla a polymerové čerpadlo používané pro polymerní aplikace
Viscoseal je v kombinaci s dvěma vyrovnávací pamětí břitovými těsněními pro polymerní aplikace, polymer zubová čerpadla, a polymerních systémů čerpadel. Poskytuje dynamické utěsnění během provozu a utěsněné okrajové těsnění poskytují statické utěsnění při zastavení.
Automatický samočisticí přepínač obrazovky zpětného proplachu pro filtrační systémy
Maax® BF je osvědčený řídicí systém MAAG pro plně automatické měniče obrazovky zpětného proplachu. Umožňuje zpracovateli vysoce kontaminovaného polymeru tavit jednoduchou manipulaci s měničem backflush a plně automatické čištění obrazovky pro více použití vestavěných obrazovek. Automatizační systém je zvláště vhodný pro dovybavení vytlačovacích linek automatickými samočistícími měniči obrazovky s funkcí zpětného proplachu. Provoz, ovládání, regulace a monitorování provozních parametrů jsou zjednodušeny. Zvyšuje se procesní a provozní spolehlivost filtračních systémů celého systému.
Extruzní ozubené čerpadlo a systém pro tavné čerpadlo pro průmysl vytlačování polymerů
Automatizační systém maax® zjednodušuje provoz, ovládání, nastavování a monitorování provozních parametrů. Tím je zaručena optimální ochrana a provoz systému čerpadla vytlačovacího zařízení, systému čerpadla taveniny a měniče obrazovky. Procesní a provozní spolehlivost celého systému se zvyšuje. Automatizační systém maax® 100S je ideálním řešením pro integraci tavných čerpadel a měničů obrazovky do extruzní linky. maax® 400S je určen pro upgrade linek koextruze. Automatizační systém maax® 600S je ideálním řešením pro vybavení kompletních a složitých vytlačovacích a sdružovacích zařízení v průmyslu vytlačování polymerů.
Automatizační systém pro dovybavení ve vytlačovacích linkách
Automatizační systém maax® 3S zjednodušuje provoz, řízení, regulaci a monitorování provozních parametrů. Produkční data jsou zobrazována přehledně a obsluha je jednoduchá a intuitivní. Zvyšuje se bezpečnost procesu a výroby linky. Automatizační systém maax® 3S je zvláště vhodný pro dovybavení zubových čerpadel nebo sítových měničů ve vytlačovacích linkách.
Utěsněný design s naším dvojitým obalem pro chemická čerpadla jako průmyslové aplikace
MAAG nabízí magnetické spojky s naším dvojitým obalem pro chemická čerpadla. Magnetické spojky poskytují hermeticky uzavřenou konstrukci pro čerpadla pro přenos chemikálií a jsou prakticky bezúdržbové. Spojky přicházejí ve speciálních provedeních pro průmyslové aplikace s sacím tlakem do 200 bar.
Jednoduché a dvojité pohonné jednotky pro vytlačovací zubová čerpadla
Společně s extrex6 můžeme dodat i pohonnou jednotku jako balíček. Pro optimální výkon je důležité, aby pohonné jednotky byly vypočítány podle požadavků aplikace a co nejpřesněji. Maag má jak odborníky, tak vysoce kvalitní modelovací programy, které zajistí správnou kombinaci točivého momentu, rychlosti a účinnosti.
Různé pufrované prováděcí žlázy pro chemická čerpadla a polymerová zubová čerpadla v polymerních aplikacích
Balení ucpávek v různých provedeních pro polymerová zubová čerpadla a chemická čerpadla. Bez přizpůsobení moderní technologii utěsňování se tyto komponenty již nepoužívají. Balicí žlázy jsou dostupné v pufrovaném modelu pro polymerní aplikace.
Zpracování polymerů, polymerní systémy a aplikace polymerů pro vytlačování v polymerním průmyslu
MAAG se specializuje na navrhování a aplikaci tepelných výměníků směsi blendrex® používaných k předehřívání taveniny polystyrenu před devolatilizací a chlazení polyesteru před odstředěním nebo peletizací zpracováním polymeru. tepelné výměníky blendrex® jsou řešiteli problémů pro mnoho typů obtížných polymerních aplikací pro zahřívání a chlazení.
Podpůrný vozík pro multifunkční aplikace
Spolu s extrex6 můžeme poskytnout také podpůrný vozík jako balíček. Nový multifunkční podpůrný vozík lze namontovat ve 2 různých směrech a je také výškově nastavitelný.
Zubové čerpadlo pro polymerní průmysl
Adaptér Y extrex® Y spojuje dvě zubová čerpadla třídy extrex x⁶ pro optimální hospodárnost a efektivitu vytlačovacích systémů. S adaptérem extrex® Y lze dodávat dva různé tryskové bloky, každý s individuálním a konstantním tokem taveniny, u jednoho extrudéru.
