Model 386 Tlakový snímač

Model 386 Tlakový snímač

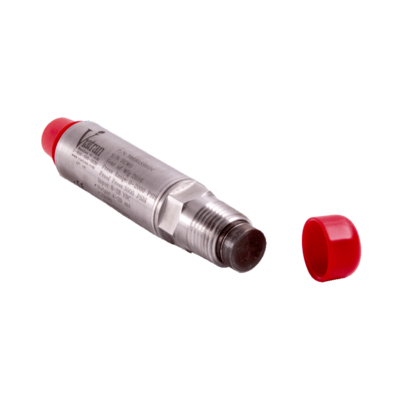

Konstrukce Flush Tip - Zero Cavity modelu 386 nabízí izolovanou sestavu senzorů, která prakticky eliminuje účinek utahovacího momentu instalace a je schopna odolat tlakovým špičkám až 1,5x zkušebního tlaku a 5x tlaku roztržení (nebo 30 000 PSI, podle toho, co je menší).

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

  Tlakový rozsah (FSPR): 0-100, 150, 160, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10,000 PSIG / PSIS
Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost): ≤±0.5% FSO (Includes BFSL, Hysteresis and Repeatability by RSS)
  Kompenzovaný teplotní rozsah: -40°F to 185°F (-40°C to 85°C)
  Teplota skladování: -40°F to 250°F (-40°C to 120°C)
Vliv teploty na nulu: ≤ ± 2% FSO na 100 ° F Typické
Vliv teploty na rozpětí: ≤ ± 2% FSO na 100 ° F Typické
Kompenzovaná teplota: 70°F to 170°F (21°C to 77°C)

ELEKTRICKÉ CHARAKTERISTIKY




Napájecí napětí:
8-28 Vdc

Účinek regulace napájení:
<±.05% FSO per volt

Výstupní signál:
4 - 20 mA
  Odolnost proti zatížení: 926 Ohms maximum at 28 volts DC
Izolační odpor <5nS Vodivost
Ochrana obvodů:  Chráněna reverzní polarita. CE označení
  RFI/EMI: CE EMC kompatibilní podle IEC EN 61326-1 a EN 61326-2-3 Příloha BB
  Doba odezvy: <2 mSec pro 10-90% konečné hodnoty
  Ochrana před napětím: Odolejte špičce 1000 V podle EN 61000-4-5
  Odolnost můstku: 5K Ohms nominal
Elektrické připojení: Bendix PT02E-10-6P, spárování PT06E-10-6S (SR) (možnost BH)
Zapojení - barvy vodiče:

Pin A    + napájení / signál
Pin B    - napájení / signál
Pin C       Bez připojení
Pin D       Bez připojení
Pin E         AC Ground
Pin F         Žádné připojení
Shell         Case Groun

KONSTRUKČNÍ MATERIÁLY

Materiál pouzdra:

Nerezová ocel 15-5 PH a 304L (volitelně Inconel 718)

  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:

1/2" NPT (M)

Ověřený tlak:

1.5x


Tlak při roztržení:

5X (or 30,000 PSI, whichever is less)

  Montáž: Podporováno technologickým potrubím nebo volitelnými montážními držáky
Hmotnost:

8 oz. nominal

Instalace  - efekt na nulu:

<± 0,10% při 25 až 50 ft lbs



Rozměry snímače





P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
