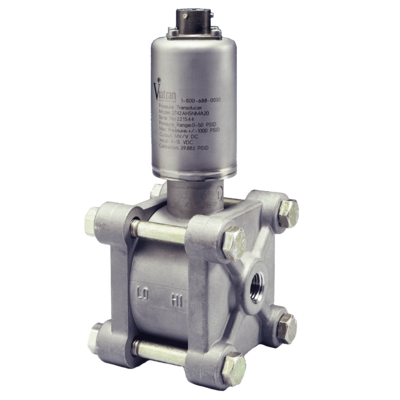

Diferenční tlakový snímač Model 274

Diferenční tlakový snímač Model 274

Převodník diferenciálního tlaku Model 274 měří tlakové rozsahy od 5 "WC do 100 PSID a poskytuje signál 0 - 5 VDC. Všechny smáčené povrchy, včetně přírub a membrán, jsou vyrobeny z nerezové oceli 316 s těsněním O-kroužek Viton® pro vynikající Odolnost proti korozi: U těchto převodníků je k dispozici standardní statický tlak 1 000 PSI a jednostranný přetlak. Pro aplikace vyžadující vyšší hodnocení statického tlaku v potrubí je k dispozici 3 000 PSI s volitelnými přírubami.
Model 274 má také interní kalibrační obvod pro snadné nastavení pole, rychlé odpojení elektrického připojení a externí ovládání nuly a rozpětí. Speciální možnost zvaná fast response umožňuje jednotce přesně reagovat na změny tlaku v přibližně jedné desetině standardního času. Díky těmto vlastnostem je model 274 ideální pro většinu průmyslových testovacích a průtokových aplikací.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah (FSPR): 0-5, 10, 20, 50, 100, 300, 750" W.C.D.
0-15, 50, 100 PSI
  Nelinearita (přímá přímka s nejlepší přiléhavostí): ≤±0.15% FSO
  Hystereze: ≤±0.08% FSO
Opakovatelnost: ≤ ±0.06% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc at 70° F
  Rozlišení: Infinite
  Dlouhodobá stabilita: ≤±0.1% FSO per 6 months
  Posun nuly se základním tlakem: 5” WC to 100” WC : ≤ 4%
300” WC to 100 PSI: ≤ 6
  Posun rozpětí se základním tlakem: 5” WC to 100” WC : 0 to -6%
300” WC to 100 PSI : 0 to -4
  Posun nuly po přetížení 1000 PSI: Jedna strana: ≤ ± 0,1% FSO
Alternativní strany: ≤ ± 0,5% FS
Kompenzovaný teplotní rozsah: 21°C až 76°C
Rozsah provozních teplot: 0° F až +200° F
Limity teploty skladování: -40°C až 121°C
Vliv teploty na nulu: ≤ ± 2,0% FSO na 38°C
  Vliv teploty na rozpětí: ≤ ± 2,0% FSO na 38°C

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
10 až 42 Vdc
Účinek regulace napájení:
≤ ± 0,0001% FSO na změnu napětí v rozsahu napájecího napětí
Výstupní signál:
0 až 5 Vdc
Impedanční zatížení: 3000 Ohms minimum
Odběr proudu: 3.8 mA
  Nastavení nuly: ± 10 % FSO min. / ±20% FSO max.
  Nastavení rozsahu: ± 10% FSO min. / ±20% FSO max.
  Kalibrační signál: 80% of the FSPR, by shorting pins E & F
  Přesnost kalibračního signálu: ≤±0.1% of the stated value


Ochrana obvodů:

Chráněna reverzní polarita
  Izolační odpor: > 1 000 MegOhms na zem při 50 Vdc a 70 ° F
Doba odezvy: 10% až 90% FS K dispozici je rychlejší odezva s možností NF.
  Elektrické připojení: Bendix PT02E-10-6P, mates PT06E-10-6S (SR)


Zapojení - značení vodičů:

Pin A + Power
Pin B - Power
Pin C + Signal
Pin D - Signal
Pin E Calibrate
Pin F Calibrat

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
316 Nerezová ocel a O-kroužek Viton
Materiál pouzdra:
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost: 3,5 liber. (6,5 liber s volitelnými přírubami)
Identifikace:

Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4" - 18 NPT female
  Statický tlak: Maximálně 1 000 PSI (3 000 PSI - volitelné)
Ověřený tlak:
Maximálně 1 000 PSI (3 000 PSI - volitelné)
  Tlak při roztržení: 1500 PSI (4500 PSI - volitelné)
  Posun membrány:

0,002 kubických palců při FSPR

  Posun membrány:

Standardní příruby: 0,4 kubických palců

Volitelné příruby : 1,5 kubického palce

Náplň snímače: Silikonový olej Dow DC200
Montáž: Může být podepřeno procesním potrubím nebo volitelnou montážní konzolou
