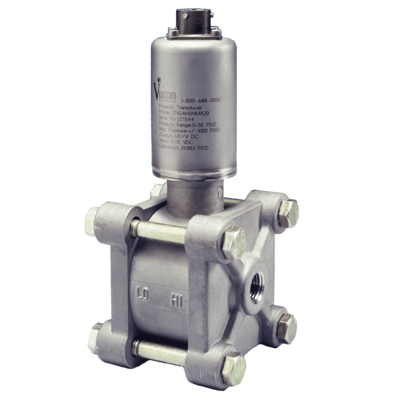

Model 374 Snímač diferenciálního tlaku

Model 374 Snímač diferenciálního tlaku

Převodník diferenciálního tlaku Model 374 měří tlakové rozsahy od 5 "WC do 100 PSID a poskytuje výstupní signál 4-20 mA. Všechny smáčené povrchy, včetně přírub a membrán, jsou vyrobeny z nerezové oceli 316 s těsněním O-kroužek Viton® pro vynikající odolnost proti korozi. U těchto převodníků je k dispozici standardní statický tlak 1 000 PSI a jednostranný přetlak. Pro aplikace vyžadující vyšší jmenovitý tlak statického vedení je k dispozici 3 000 PSI s volitelnými přírubami.
Viatran Model 374 má také interní kalibrační obvod pro snadné nastavení pole, rychlé odpojení elektrického připojení a externí ovládání nuly a rozpětí. Speciální možnost zvaná rychlá odezva umožňuje jednotce přesně reagovat na změny tlaku v přibližně jedné desetině standardního času. Díky těmto vlastnostem je model 374 ideální pro většinu průmyslových testovacích a průtokových aplikací.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

  Rozsah tlaků v plném rozsahu: 0-5, 10, 20, 50, 100, 300, 750" W.C.D.
0-15, 50, 100 PSI
Nelinearita (přímá přímka s nejlepší přiléhavostí): ≤±0.15% FSO
Hystereze: ≤±0.15% FSO
  Opakovatelnost: ≤±0.08% FSO
Výstup v plném rozsahu (FSO): 16 mA
Rozlišení: Infinite
Dlouhodobá stabilita: ≤ ± 0,1% FSO za 6 měsíců
Posun nuly se základním tlakem: 5” WC to 100” WC : ≤ 4%
300” WC to 100 PSI: ≤ 6
Posun rozpětí se základním tlakem: 5” WC to 100” WC : 0 to -6%
300” WC to 100 PSI : 0 to -4
Posun nuly po přetížení 1000 PSI: Jedna strana: ≤ ± 0,1% FSO
Alternativní strany: ≤ ± 0,5% FS
  Kompenzovaný teplotní rozsah: 21°C to 76°C
  Rozsah provozních teplot: 0° F to +200° F
  Skladovací teplota: -40°C to 121°C
  Vliv teploty na nulu: ≤± 2.0% FSO na 38°C
  Vliv teploty na rozpětí: ≤± 2.0% FSO na 38°C

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
10 až 42 Vdc

Účinek regulace napájení:
≤ ± 0,0001% FSO na změnu napětí v rozsahu napájecího napětí

Výstupní signál:
4 až 20 mA
  Impedanční zatížení:  0 Ohmů při 10 V DC 1600 Ohmů při 42 VDC
Nulové nastavení: ±5% FSO min./ ±50% FSO max.
Nastavení rozpětí: ± 10% FSO min. / ±50% FSO max.
Kalibrační signál: 80% FSPR, zkratováním kolíků E & F
Přesnost kalibračního signálu: ≤±0.1% of the stated value

Ochrana obvodů:

Varistor chráněný přes vstupní vodiče pro přepětí nad 40 V a proudy do vrcholu 250 Amp s šířkou impulzu 8 x 20 µSec. Chráněna reverzní polarita
Izolační odpor: Chráněna reverzní polarita
  Doba modesty: 10% až 90% FS K dispozici je rychlejší odezva s možností NF
Elektrické připojení Bendix PT02E-10-6P, mates PT06E-10-6S (SR)

WZapojení - barvy vodiče:

Pin A + Signal
Pin B - Signal
Pin C Calibrate
Pin D Calibrate
Pin E No connection
Pin F No connectio

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
316 Nerezová ocel a O-kroužek Viton

Materiál pouzdra:
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
  Hmotnost: 3.5 lbs. (6.5 lbs. with optional flanges)
Identifikace:
Laser etched onto bodyLaserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
1/4" - 18 NPT female
Statický tlak: Maximálně 1 000 PSI (3 000 PSI - volitelné)

Ověřený tlak:
1000 PSI jednostranný (3000 PSI - volitelně)
Tlak při roztržení 1500 PSI (4500 PSI - volitelné)
Posun membrány: Standardní příruby: 0,4 kubických palců
Volitelné příruby : 1,5 kubických palců
Posun membrány: 0,002 kubických palců při FSPR
  Náplň snímače: Silikonový olej Dow DC200
  Montáž: Může být podepřeno procesním potrubím nebo volitelnou montážní konzolou

OPTIONS


B ( )
Alternate electrical connector
DG Improved temperature compensation to ±1.0% FSO per 100°F

DH
Special ranging
DK Special shunt calibration setting
DM Modified full scale output
DQ Cleaning for oxygen service
  EA Special calibration run
  GE Buna 'N' O-Rings
NB Alternate process flanges for increased pressure rating
NF Fast response time
NH Customer specified identification
NM Alternate output signal (3mV/V)

Y ( )

Alternate pressure ports
Note pplication of some available options may affect standard performance. Consult your Viatran representative for details.
