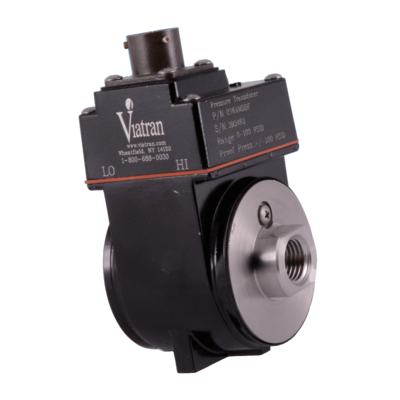

Model 376 Diferenční tlakový snímač

Model 376 Diferenční tlakový snímač

Patentovaná technologie Viatran poskytuje přesnost lepší než ± 0,15% FSO. Smáčené povrchy jsou vyrobeny z nerezové oceli 316, což umožňuje lepší odolnost proti korozi. Společnost Viatran navrhla řadu „76“ tak, aby byla snadno přístupná ve stísněných prostorách. X76 je podporován procesním připojením nebo přizpůsobitelnou montážní konzolou ve tvaru L.

Rychle odpojitelné elektrické připojení umožňuje snadné nastavení a odstranění. Nastavení nuly a rozpětí namontované nahoře a interní kalibrační obvod zjednodušují nastavení pole a poskytují rychlou dvoubodovou kalibrační kontrolu.

S více než dvaceti různými elektrickými připojeními a tlakovými porty, jakož i volitelným vylepšeným teplotním výkonem a upravenými výstupy, přesahuje 376 nejnáročnější požadavky na aplikaci.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Rozsah tlaků v plném rozsahu: 0-5, 10, 20, 50, 100, 300, 750" W.C.D.
0-15, 50, 100 PSID (0-1, 3.4, 6.8 bar
  Nelinearita: ≤±0.15% FSO
  Hystereze ≤±0.10% FSO
Opakovatelnost ≤ ±0.10% FSO
  Rozlišení Infinite
  Dlouhodobá stabilita ≤ ± 0,2% FSO za 6 měsíců
  Vyvážení nuly effect montážního připojení: ≤±1% FSO
  Kompenzovaný teplotní rozsah -17°C až 85°C
  Rozsah provozních teplot -40°C až 121°C
  Limity teploty skladování -40°C až 121°C
Vliv teploty na nulu: ≤ ± 2,0% FSO na 38°C
Vliv teploty na rozpětí: ≤ ± 2,0% FSO na 38°C

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
10 až 45 Vdc
Účinek regulace napájení:
≤ ± 0,10% FSO změna v rozsahu napájecího napětí
Výstupní signál:
4 to 20 mA
  Nastavení nuly: ± 10 % FSO min. / ±20% FSO max.
  Nastavení rozsahu: ± 10% FSO min. / ±20% FSO max.
  Signál kalibrace rozsahu: 80% FSO
  Přesnost kalibračního signálu: ≤±0.2% FSO


Ochrana obvodů:

Chráněna reverzní polarita
  Izolační odpor: 200 MegOhms
  Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
  Zapojení - barvy vodiče: Pin A + Power
Pin B - Power
Pin C + Signal
Pin D - Signal
Pin E Calibrate
Pin F Calibrat

KONSTRUKČNÍ MATERIÁLY


Materiály smačených částí:
316 Nerezová ocel
Materiál pouzdra:
Práškově lakovaná slitina
Identifikace:

Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4" - 18 NPT samice
Tlak v potrubí:
500 PSI (34 bar)
Ověřený tlak:
500 PSI (34 bar)
  Tlak při roztržení: 1000 PSI (68.9 bar)
  Objem tlakové dutiny: Přibližně 2 ml na každou stranu
Zdvihový objem na FSPR: Přibližně 0,1 ml
Náplň snímače: Přibližně 1,5 ml
Montáž: Může být podepřeno procesním potrubím nebo volitelnou montážní konzolí
Efekt montážní polohy: <1" WC, any direction
Hmotnost: 2 lbs

OPTIONS


ELECTRICAL CONNECTION


B ( )
Alternate electrical connector

ALTERNATE PRESSURE PORTS

Y ( ) Alternate pressure ports
PERFORMANCE OPTIONS
DG Improved temperature compensation to ±1.0% FSO per 100°F
DH Special ranging
DK Special shunt calibration setting
DM Modified full scale output
EA Special calibration run
NH Customer specified identification
PW 1/8 DIN digital indicator
Note: Application of some available options may affect standard performance. Consult your Viatran representative for details.

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
