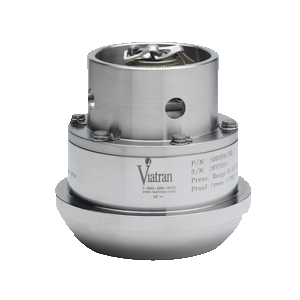

Model 509 Hammer Union

Model 509 Hammer Union

Naše exkluzivní konstrukce s polovičním vyplachováním disponuje menší objem dutiny, aby se zabránilo ucpávání. To eliminuje nutnost únavného čištění, zejména v cementovacích aplikacích.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)
Kombinovaná přesnost (BFSL):
(Non-Linearity, Hysteresis & Repeatability) ≤± 0.25% FSO
Výstup v plném rozsahu (FSO):
16.00 mA ±1% FSO @70°F
  Vyvážení nuly: 4 mA ±1% FSO @70°F
  Dlouhodobá stabilita (% FSO): ≤ ± 0,25% FSO za 6 měsíců
  Doba odezvy: <2,5 mSec k dosažení 90% FSO
  Kompenzovaná teplota: -29°C to 85°C
  Provozní teplota: -40°C to 93°C
  Teplota skladování: -55°C až 150°C
  Tepelný efekt na nulu: ≤±1% FSO na 37°C
Tepelný efekt na rozpětí: ≤±1% FSO na 37°C

ELEKTRICKÉ CHARAKTERISTIKY



Výstupní signál:
4 - 20 mA at 70°F (21°C)
Kombinovaná přesnost (BFSL):
9-30 Vdc (10.5 to 28 Vdc w/approval)
Účinek regulace napájení (kalibrovaný na 12 Vdc)
≤ ± 0,01% FSO na volt
  Impedance zatížení: 750 Ohms maximum at 24 Vdc
  Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 1000 V při 50 mikrosekundách
  RFI / EMI:

<1% změna výstupu FSO při 3V Rms od 150 kHz do 80 MGz

(80% AM modulovaný na 1 kHz) aplikovaný na napájecí a signální vedení

[IEC 61000-4-6 vysokofrekvenční imunita ve společném režimu],

1% změna výstupu při vystavení elektromagnetickému záření

pole 10 V / m od 80 MHz do 1 GHz AM modulované při 1 kHz a 3 V / m

1,4 GHz až 2,7 GHz. [IEC 61000-4-3 Vyzařovaná imunita elektromagnetického pole]

Ochrana napěťových špiček: Odolejte špičce 1 000 V podle EN 61000-4-5
Izolační odpor: ≥ 100 MegOhms na zem
Doba odezvy: <1 milisekundu k dosažení 90% FSO
Signál kalibrace rozsahu: 100% of FSPR
Kalibrační napájecí napětí: 9-30 Vdc at 15 mA nominal
Přesnost kalibračního signálu: ≤ ± 0,2% FSO. Přesná korelace signál-tlak je poskytována s každou jednotkou
Odpor můstku: 10K Ohms nominal
Standardní elektrické připojení: Mates with Bendix P/N PT06E-10-6S or equivalent
PIN OUTS: PIN A +Power/Signal

PIN B -Power/Signal

PIN C No connection

PIN D No connection

PIN E +Calibration

PIN F -Calibration

Some models are provided with customer specified wiring. Consult Viatran for exact wiring connections.

MECHANICKÉ CHARAKTERISTIKY




Standardní tlakový port:
Male hammer union 2 inch #1502
Objem tlakové dutiny:
0.4 cubic inches
  Ověřený tlak: 1,67 krát FS nebo 22,5 K PSI (1550 bar) pro unii # 1502
30 K PSI (2068 bar) pro unii č. 2002, podle toho, co je menší
  Tlak při roztržení:

≥ 3krát FSPR, omezeno sjednocením # 1502: 22,5 kB PSI (1550 bar)

KONSTRUKČNÍ MATERIÁLY





Materiály smačených částí:

Inconel X-750, tepelně zpracovaný na MR0175-2000

Materiál pouzdra:

304 nerezová ocel
Identifikace:
Laser označen na těle jednotky
  Šok (nárazy) omezení: 100 G’s
  Typ krytí: NEMA 4X
  Hmotnost: 5.5 lbs nominal (2.4 kg)
  * Čeká na schválení



VOLITELNÉ MOŽNOSTI



DH:
Special range


EA

Special calibration run


NJ

CE label


NX

CSA Intrinsic Safety label



TF

FM Intrinsic Safety label


TP

Low cavity volume sensor design


TW

Russia Intrinsic Safety

ZQ

CG379-C-145-2P (Glenair) electrical connector
ZT REC-M-10TP-N-04-16 (Jupiter) connector




P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
