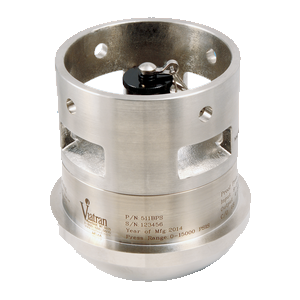

Model 511 Hammer Union Pressure Transmitter

Model 511 Hammer Union

Výstup 4-20 mA, připojení 2"1502, Certifikace pro nebezpečné umístění
511 je nejmodernější snímač typu Hammer Union s průmyslovými exkluzivními vlastnostmi, které byly vyvinuty v přímé reakci na požadavky z terénu. Součástí těchto funkcí je napěťový napájecí proud, schopnost kalibrovat a sledovat tlakové špičky pomocí komunikátorů HART® nebo softwaru DevCom2000-Lite a zabalené do patentovaného pouzdra *, které odolá extrémním vibracím a hrubému nárazu a přitom stále pracuje dle specifikací.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah:
0-5K, 0-6K, 0-10K, 0-15K, 0-20K PSI
Kombinovaná přesnost (BFSL):
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FS
Výstup v plném rozsahu (FSO):
16.00 mA ±1% FSO @70°F
  Vyvážení nuly: 4 mA ±1% FSO @70°
  Kompenzovaná teplota: 4°C až 60°C
  Provozní teplota: -40°C až 85°C
  Teplota skladování: -55°C až 150°C
  Dlouhodobá stabilita (% FSO): ≤ ± 0,25% FSO za 6 měsíců
  Tepelný efekt na nulu: ≤ ± 1% FSO na 100°F
Tepelný efekt na rozpětí: ≤±  1% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Výstupní signál:
4-20 mA @70°F
Napájecí napětí:
9-28 Vdc
Regulace napájení:
<± 0,01% FSO na volt
  Impedance zatížení: 900 ohmů @ 28 VDC klesající linearita na 0 ohmů při 9 VDC
  Ochrana obvodů: Chráněna reverzní polarita
  RFI / EMI:

<1% změna výstupu FSO při 3V Rms od 150 kHz do 80 MGz

(80% AM modulovaný na 1 kHz) aplikovaný na napájecí a signální vedení

[IEC 61000-4-6 vysokofrekvenční imunita ve společném režimu],

1% změna výstupu při vystavení elektromagnetickému záření

pole 10 V / m od 80 MHz do 1 GHz AM modulované při 1 kHz a 3 V/m

1,4 GHz až 2,7 GHz. [IEC 61000-4-3 Vyzařovaná imunita elektromagnetického pole]

Ochrana napěťových špiček: Odolnost proti špičce 1 000 V podle EN 61000-4-5
Izolační odpor: < 5 nS
Doba odezvy: <1 milisekundu k dosažení 90% FSO
Klalibrace rozsahu: 100% FSO ± 10% excitačními kolíky E&F
Kalibrační napájecí napětí: 8.5 -28 VDC
Přesnost kalibračního signálu: Odečty na kalibračním certifikátu jsou v rozmezí ± 0,2% FSO skutečného výstupu signálu Cal
Odpor můstku: 10K ohms, nominal
Standardní elektrické připojení: Vazby se 6 kolíky, Hermetické, na krabici, velikost pouzdra 10, konektor typu MIL-C-26482
PIN výstupy: PIN A  + Napájení / signál
PIN B   - Napájení / signál
PIN C     Nezapojeno
PIN D     Nezapojeno
PIN E   + Kalibrace
PIN F    - Kalibrace

MECHANICKÉ CHARAKTERISTIKY




Standardní tlakový port:
Samec hammer union 2 inch #1502
Objem tlakové dutiny:
Standardní: 0,45 krychlových palců
Otion "TP": 0,22 krychlových palců
Vliv instalace na nulovou hodnotu:
Točivý moment 0,3% FSO w / 200 ft-lbs na spoji # 1502
  Citlivost na šok: Pulz 1 000 g, 0,5 ms půl sinusové vlny nesmí způsobit změnu kalibrace
  Ověřený tlak: 1,67x rozsah nebo 22,500 PSI max
  Tlak při roztržení:

Třínásobný rozsah tlaku v plném rozsahu, omezený unií # 1502: 22,5 K PSI

KONSTRUKČNÍ MATERIÁLY





Materiály smačených částí:

Inconel 718 vyhovující NACE (MR0175 / ISO 15156-3: 2009 (E))

Materiál pouzdra:

304 nerezová ocel
Identifikace:
Laser je označen na těle jednotky
  Typ krytí: IP68*, NEMA 6P*
  Hmotnost: 5.6 lbs. nominal
  * Čeká na schválení



VOLITELNÉ MOŽNOSTI





DC:

Rozšířený kompenzovaný teplotní rozsah (studený) -40 ° F až 140 ° F (-40 ° C až 60 ° C)

DG:

Vylepšená teplotní kompenzace
DH:
Speciální rozsah


DN:

Vylepšená přesnost


EA:

Speciální kalibrační běh


EH:

Rozšířený rozsah kompenzované teploty (horký) + 40 ° F až 180 ° F (4 ° C až 82 ° C)



LW:

Úzký adaptér pro banding


NA:

Připevněná rukojeť


NH:

Identifikace specifická pro zákazníka

NP:

Ochranná klec - prstenec
NQ: Ochranná klec - kříž

Z():

Speciální konektory
TW: Ruská certifikace pro Vnitřní bezpečnost a ochrana před jiskry

ROZMĚRY SNÍMAČE



DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
