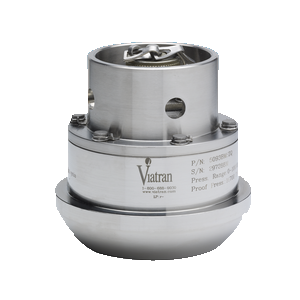

Model 809 Hammer Union Pressure Transmitter

Model 809 Hammer Union

809 je model bez kondicionéru signálu. K dispozici jsou různé materiály senzorů a elektrické připojení.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah:
0-5K, 10K, 15K, 20K PSIG (0-345, 689, 1034, 1379 bar)

Kombinovaná přesnost (BFSL):
(Nelinearita, hystereze a opakovatelnost) ≤ ± 0,25% FSO

Výstup v plném rozsahu (FSO):
30 mVC ± 1% FSO při napájení 10 V
Vyvážení nuly: 0 Vdc ±1% FSO
Kompenzovaná teplota: -29°C až 85°C
Provozní teplota: -40°C až 121°C
Teplota skladování: -55°C až 150°C
Dlouhodobá stabilita (% FSO): ≤ ± 0,25% FSO za 6 měsíců
Tepelný efekt na nulu: ≤ ± 1% FSO na 37°C
  Tepelný efekt na rozpětí: ≤ ± 1% FSO na 37°C

ELEKTRICKÉ CHARAKTERISTIKY


Výstupní signál:
3 mV / Volt při 21°C

Napájecí napětí:
Nominální hodnota 10 Vdc (max. 15 Vdc)

Regulace napájení:
Výstup se mění se vstupem (kalibrovaný na 10 Vdc)
Impedance zatížení: Minimum 350 000 Ohmů pro útlum <0,1% FSO
Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 34V až 20a. @ 0,02 milisekundy
  Izolační odpor: ≥ 100 MegOhms na zem
  Doba odezvy: <2,5 mSec k dosažení 90% FSO
  Signál kalibrace rozsahu: 100% FSPR
  Kalibrace: Sepnutí pinů E a F
  Přesnost kalibračního signálu: ≤ ± 0,2% FSO. Přesná korelace signál-tlak je poskytována u každého snímače
  Odpor mostu: 10 K Ohmů nominální
  Standardní elektrické připojení: Spojení pomocí Bendix P/N PT06E-10-6S nebo ekvivalentním
  Výstup Pinů:

PIN A  + napájení

PIN B  - Napájení

PIN C  + signál

PIN D  - podpis

Kalibrace PIN E

Kalibrace PIN F

Některé modely jsou dodávány s kabeláží specifikovanou zákazníkem. Přesné zapojení kabelů získáte od společnosti Viatran.

MECHANICKÉ CHARAKTERISTIKY

Standardní tlakový port:
Samec hammer union 2 inch #1502
Objem tlakové dutiny:
0,4 kubických palců
Citlivost na šok (náraz): 100 G
Ověřený tlak: 1,67 krát FS nebo 22,5 K PSI (1550 bar) pro model # 1502
30 K PSI (2068 bar) pro model č. 2002, podle toho, co je menší
Tlak při roztržení:

≥ 3krát FSPR, omezeno sjednocením # 1502: 22,5 kB PSI (1550 bar)

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
Inconel X-750, tepelně zpracovaný na MR0175-2000
Materiál pouzdra:
304 nerezová ocel
Identifikace:
Značeno laserem na tělo snímače
  Hodnocení krytí: NEMA 4X
Hmotnost: Nominálně 5,5 kg (2,4 kg)

VOLITELNÉ MOŽNOSTI

DH

Speciální rozsah


EA

Speciální kalibrace


NJ

Štítek CE

TP

Konstrukce snímače objemu s nízkou dutinou

ZQ

Elektrický konektor CG379-C-145-2P (Glenair)

ZT

Konektor REC-M-10TP-N-04-16 (Jupiter)

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
