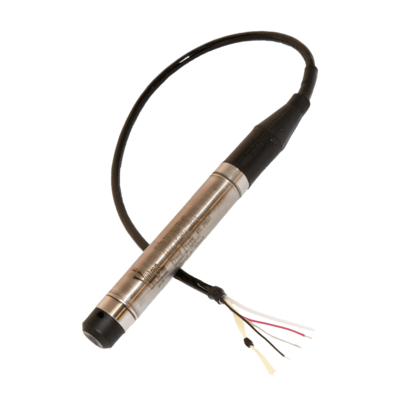

Model 517 Tlakový snímač

Model 517 Tlakový snímač

Celo svařovaný snímač z nerezové oceli navržený pro přesné měření hladiny vody, korozivním prostředí a na nebezpečných místech až do hloubky 1 200 stop.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONNOSTNÍ CHARAKTERISTIKY

Rozsah tlaku v plném rozsahu (FSPR): 0-3, 5, 10, 15, 30, 50, 100, 200, 300, 500 PSI
0-7, 12, 23, 35, 69, 115, 230, 462, 693, 1154 feet of W
  Kombinovaná přesnost (nelinearita, hystereze, opakovatelnost): ≤±0.15% FSO
  Výstup v plném rozsahu (FSO): 16 mA
  Rozlišení: Infinite
  Vyvážení nuly: 4 mA ±0.25%FSO
  Kompenzovaný teplotní rozsah: 32°F to 180°F ( 0°C to 82°C)
Rozsah provozních teplot: -40°F to 185°F (-40°C to 85°C)
  Rozsah teplot skladování: -40°F to 250°F (-40°C to 121°C)
Dlouhodobá stabilita (% FSO): ≤±0.20% FSO per year
  Tepelný effekt na nulu: ≤±1.0% 100°F (37°C)
  Tepelný effekt na rozpětí: ≤±1.0% 100°F (37°C)

ELEKTRICKÉ CHARAKTERISTIKY

Výstupní signál:
4 to 20 mA
Napájecí napětí:
9 to 30 Vdc
Regulace napájení:
≤±0.0001% per Volt
  Ochrana obvodů: Chráněna reverzní polarita. Přepětí chráněné po dobu 1 000 V <1 mSec
  Rozpětí: <0.25% FSO
  Zapojení vodičů / značení:

Červená + napájení / signál

Černá     - napájení / signál

Svorka pouzdra Uzemnění

KONSTRUKČNÍ MATERIÁLY


Materiál pouzdra:
316L nerezová ocel
Tlakové připojení:
316L nerezová ocel
Možnosti kabelu FKM
Montáž: Polyuretan, tefzel
  Identifikace: Laserem značeno na tělo snímače
  Pevnost kabelu Poly Wire - 30 liber; nosnost - 100 liber

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
5/8 ”- 18 UNF vnitřní závit s nainstalovanou ochrannou koncovkou
Ověřený přetlak:
3 krát jmenovitý rozsah
Tlak při roztržení:
5 krát jmenovitý rozsah
Průměr: 0.875 inches
  Hmotnost: Tlaková kapsle 10 oz.

OPTIONS


DH
Special Calibration Run

DN
Calibrate item with meter/display
EA Special calibration run
NH Customer specified identification
NR Alternate protection baffle plate with weight hook (max weight 2 lbs)
TG CSA and FM Intrinsically Safe design
Note: Application of some available options may affect standard performance. Consult your Viatran Representative for details.

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
