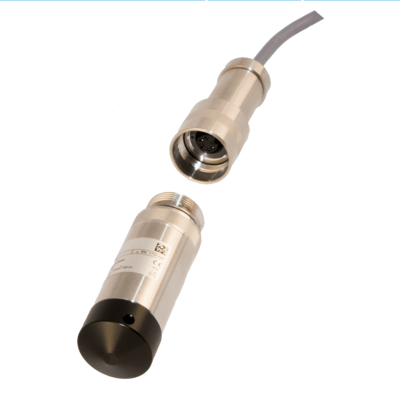

Model 591 Odnímatelný hladinový snímač
Odnímatelný hladinový snímač Model 591 s vysokou přesností umožňuje rychlý výměnný senzor bez odstranění nainstalovaného kabelu. Nejsou zapotřebí žádné speciální nástroje. Jednoduše vytáhněte senzor, otáčejte objímkou spojky senzoru, dokud se již nezajistí, a potom jednoduše oddělte obě poloviny.
Model 591 je vyroben z pouzdra z nerezové oceli a senzoru, standardně s polyuretanovým kabelem. K dispozici jsou různé materiály kabelů a o kroužky.
Slouží k měření hladiny a hloubky kapaliny jako je voda a odpadní vody, aplikace na čerpacích stanicích, nádržích a přehradách, v řekách, v rybnících, studnách, v podzemních / nadzemních nádržích a s měřením zásob nádrže.
Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží, metry a propojovací krabice.
Náhradní hlavice senzorů a / nebo kabely lze zakoupit samostatně
Poptávkový systém
Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.
Pokud potřebujete více informací, neváhejte nás kontaktovat.
Konfigurační kód Viatran:
VÝKONNOSTNÍ CHARAKTERISTIKY
| Tlakové rozsahy: | 0 - 40" W.C. up to 0 - 835 Ft W.C. (Or equivalent in Meters or PSI) |
|
| Přesnost [Kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: | ≤ +/-0.1% FSO | |
| Kompenzovaný teplotní rozsah | 32° to 158° F (0 to 70° C) | |
| Rozsah provozních teplot | -20 až 70 ° C poznámka: Médium nesmí v blízkosti senzoru zamrznout |
|
| Teplota skladování: | -13° to 158° F (-25 to 70° C) | |
| Dlouhodobá stabilita (% FSO) | ≤ +/- 0,1% FSO / rok (za referenčních podmínek) | |
| Tepelný účinek na nulu | ≤ +/- 0.8% FSO per 100° F | |
| Tepelný účinek na rozpětí | ≤ +/- 0.8% FSO per 100° F |
ELEKTRICKÉ CHARAKTERISTIKY
|
Výstupní signál
|
4-20 mA
|
|
|
Napájecí napětí
|
8 -32 Vdc
|
|
|
Regulace napájení
|
< +/- .005% FSO per volt
|
|
| Ochrana obvodů | Chráněno proti přepólování, označení CE | |
| RFI / EMI | CE EMC kompatibilní podle IEC EN 61326 | |
| Ochrana před napětím | Odolejte špičce 1 000 V podle EN 61000 | |
| Doba odezvy | <10 mSec |
KONSTRUKČNÍ MATERIÁLY
|
Housing
|
316L nerezová ocel
|
|
|
Sensor Diaphragm
|
316L nerezová ocel
|
|
|
O-ring Seals
|
FKM (standardní) nebo EPDM (volitelné)
|
|
| Protective Cap | POM (polyoxymethylen) |
MECHANICKÉ CHARAKTERISTIKY
|
Pressure Connection
|
Ochranná čepička POM
|
|
|
Ingress Protection
|
IP 68
|
|
|
Overpressure Limit
|
4x Minimum (>525 Ft. range = 3.2x)
|
|
| Burst Pressure | 5x minimum (>> 525 Ft. Rozmezí = 4,8x) | |
| Weight | 0.9 lbs. (without cable) |
OPTIONS
|
EA
|
Special Calibration Run
|
|
|
PW
|
Calibrate Transmitter with Meter / Display
|
|
|
ZB
|
1/2" NPT Conduit Adapter
|
ACCESSORIES
|
Pipe Saddle with shutoff
|
||
|
Conduit connection box
|
||
|
Calibration text fixture
|
P/N 51HCNKIT01
Sada banankových konektorů
P/N 51HMR-L00P
HART® 250 Ohm Loop Resistor
P/N 51HMRS204B
Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem
P/N 51HMUSB04A
HART® Modem w / USB, 4 ft.kabel & mini grabber konce
P/N 51HMUSB04B
Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory
P/N 51PS-EXPRES
Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)
