Model 593 Odnímatelný hladinový snímač

Model 593 Odnímatelný hladinový snímač

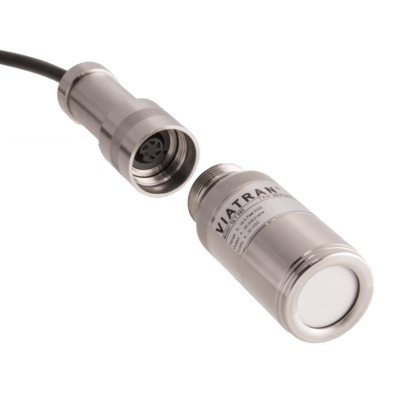

Odnímatelný hladinový snímač modelu 593 umožňuje rychlou výměnu snímače bez demontáže nainstalovaného kabelu. Nejsou zapotřebí žádné speciální nástroje. Jednoduše vyšroubujete snímač dokud se neuvolní, a potom jednoduše oddělte obě poloviny.

593 je vyroben z pouzdra z nerezové oceli 316L a keramického senzoru, standardně s polyuretanovým kabelem. K dispozici jsou různé materiály kabelů a o kroužky.

Slouží k měření hladiny a hloubky kapaliny pro aplikace jako je voda a odpadní voda v nádržích a přehradách, v řekách, v rybnících, studnách, v podzemních / nadzemních nádržích a s měřením hladiny nádrže.

Viatran také nabízí kompletní řadu příslušenství pro použití v úrovních aplikací, jako je přepěťová ochrana, kabelová ramínka a závaží a propojovací krabice.

Náhradní hlavice senzorů a / nebo kabely lze zakoupit samostatně

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONNOSTNÍ CHARAKTERISTIKY

Tlakové rozsahy: 0 - 16 "W.C. až 0 - 335 Ft W.C. (Nebo ekvivalent v metrech nebo PSI
  Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: ≤ +/- 0,35% FSO (standardní)
≤ +/- 0,25% FSO (volitelné)
  Kompenzovaný teplotní rozsah: 32 ° až 158 ° F (0 až 70 ° C)
Rozsah provozních teplot: -13 ° až 257 ° F (-25 až 125 ° C)
Poznámka: Médium nesmí v blízkosti senzoru zamrznout
  Rozsah teplot skladování: -40° to 257° F (-40 to 125° C)
  Dlouhodobá stabilita (% FSO): ≤ +/- 0,1% FSO / rok (za referenčních podmínek
  Tepelný effekt na nulu: ≤ +/- 0,8% FSO na 100 ° F
  Tepelný effekt na rozpětí: ≤ +/- 0,8% FSO na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY

Výstupní signál:
4 - 20 mA
Napájecí napětí:
9 - 32 Vdc
Regulace napájení:
<+/- 0,005% FSO na volt
  Ochrana obvodů: Chráněno proti přepólování, označení CE
  RFI / EMI: CE EMC kompatibilní podle IEC EN 61326
  Potlačení: +50% of FSO
  Ochrana před napětím: Odolejte špičce 1 000 V podle EN 61000
  Signál kalibrace rozsahu: 20% FSPR externě přepnuto
  Doba odezvy: < 380 mSec

KONSTRUKČNÍ MATERIÁLY


Materiál pouzdra:
Inconel X750 a 316L nerezová ocel
Membrána snímače:
Inconel X750 a 316L nerezová ocel
Těsnění O-kroužku:
NEMA / Typ 4X (1P68)
Odnímatelné ochranné víčko: POM (Polyoxymethylene)

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
Odnímatelný ochranný kryt POM
Krytí:
IP 68
Ověřený tlak:
6x minimum (≥ 134 Ft. Rozmezí = 3,5x)
  Tlak při roztržení: 1,4 liber. (bez kabelu)
  Hmotnost: 1,4 liber. (bez kabelu)

OPTIONS

DV
EA
Special Calibration Run
PW
Calibrate Transmitter with Meter / Display
  ZB 1/2" NPT Conduit Adapter



P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
