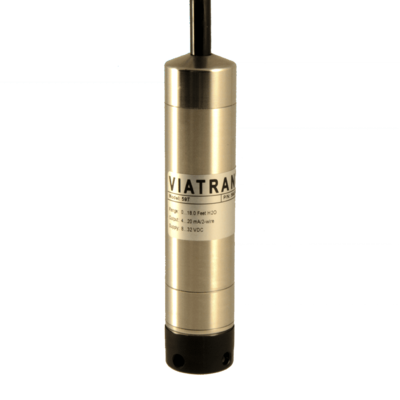

Model 59T Hladinový snímač + teplota

Model 59T Hladinový snímač + teplota

Snímač teploty a hladiny Model 59T je schopen snímat teplotu již od  32°F až 158°F. Polyuretanový kabel je jako je voda a odpadní vody, výtahové stanice, nádrže a přehrady, řeky, rybníky, studny, podzemní / nadzemní nádrže.

Rozsahy od 0-40 "WC přes 15 'WC mají kombinovanou přesnost +/- .50% FSO. Rozsahy větší než 15 'WC mají kombinovanou přesnost +/- .35% FSO. Vylepšená přesnost v rozsahu> 15 'je k dispozici při 0,25% FSO.

Viatran také nabízí kompletní řadu příslušenství pro použitív těchto aplikacích, jako je přepěťová ochrana, kabelová ramínka a propojovací krabice.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONNOSTNÍ CHARAKTERISTIKY

Tlakové rozsahy: 0-50, 100 palců vodní sloupec, 0-2, 3, 5 PSI
  Přesnost [kombinovaná nelinearita (BFSL), hystereze a opakovatelnost]: ≤ ± 0,50% FSO pro rozsahy <15 Ft. w.c.
  Kompenzovaný teplotní rozsah: 32° to 158° F (0 to 70° C)
Rozsah provozních teplot: 14 ° až 158 ° F (-10 až 70 ° C) Poznámka: Médium nesmí v blízkosti senzoru zamrznout
  Rozsah teplot skladování: -13° to 158° F (-25 to 70° C)
Dlouhodobá stabilita (% FSO): ≤ ± 0,1% FSO / rok při referenčních podmínkách
  Tepelný effekt na nulu: ≤ ± 0,8% FSO na 100 ° F
  Tepelný effekt na rozpětí: ≤ ± 0,8% FSO na 100 ° F
Teplotní přesnost: ≤±1.8° F (1°C)

ELEKTRICKÉ CHARAKTERISTIKY

Výstupní signál:
4-20 mA (pro tlak a teplotu)
Napájecí napětí:
10 - 30 V DC (pro tlak i teplotu)
Regulace napájení:
<± 005% FSO na volt
  Ochrana obvodů: Chráněno proti přepólování, označení CE
  RFI/EMI CE EMC kompatibilní podle IEC EN 61326


Ochrana před přepětím:

Odolejte špičce 1 000 V podle EN 61000
  Doba odezvy: <10mSec

KONSTRUKČNÍ MATERIÁLY


Materiál pouzdra:
316L nerezová ocel
Membrána snímače:
316L nerezová ocel
Těsnění: FKM
Removable Protective Cap POM (Polyoxymethylene)

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
Protective POM cap
Krytí:
IP 68
Přetlak - Limit:
4x Minimum
Tlak při roztržení: 6x Minimum
  Hmotnost: 0,5 liber. (bez kabelu)

OPTIONS


EA
Special Calibration Run

PW
Calibrate item with meter/display

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
