Model 359 Sanitarní úrovňový snímač

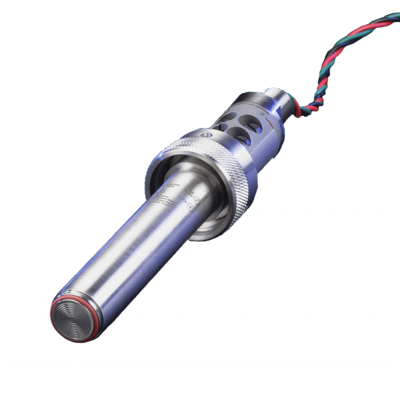

Model 359 úrovňový snímač (Sanitární)

Model 359 je určen pro aplikace sanitárního čištění na místě instalace 3A. Standardně s Hastelloy na místech smáčení, což poskytuje vynikající odolnost proti korozi vůči žíravým materiálům. Tento snímač má zapečetěné vnější nastavení, ale je možné jej snížit, pokud je potřeba měření dolního rozsahu.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Rozsah tlaku v plném rozsahu (FSPR) 0-100", 300", 750", 900" WC
  Kombinovaná přesnost (BFSL): ≤±.2% FSO (Nelinearita, hystereze a opakovatelnost)
  Výstup v plném rozsahu (FSO): 16 mA
Rozlišení: Infinite
  Dlouhodobá stabilita (% FSO): ≤ ± 0,25% FSO za 6 měsíců
  Doba odezvy
(Kombinované mechanické a elektrické)
<10 mSec k dosažení 90% FSO
  Doba tepelné regenerace 50 sekund k dosažení 90% FSO
  Vliv teploty na nulu: ≤±1.5% FSO při 37°C
  Vliv teploty na rozpětí: ≤±1.5% FSO při 37°C
  Vliv teploty na kalibrační signál: ≤±2.0% FSO při 37°C
Kompenzovaný teplotní rozsah: 0°C až 76°C
Mezní teploty procesu: -28°C až 104°C
Procesní teploty: -28°C až 150°C při 21°C okolní teploty
Skladovací teploty: -40°C to 121°C

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
9 až 30 VDC
Technologie snímání: Silicon Piezoerestictive
Regulace napájení:
≤±0.01% FSO na volt
Výstupní signál:
4 až 20 mA
  Impedanční zátěž: 1500 Ohms max při 40 VDC
  Vyvážení nuly: 4 mA ±1% FSO
  Nastavení nuly: -100% FSPR (zvýšení) až 80% FSPR (potlačení). Hrubé a jemné nastavení standardu
  Rozpětí: 20 mA ±1% FSO
  Nastavení rozpětí: Rozsah 3: 1
  Přesnost kalibračního signálu: <± 0,2% FSO. Přesná korelace signál-tlak je poskytována s každou jednotkou.
  Ochrana obvodů: Varistor chráněný přes vstupní vodiče pro přepětí nad 55 V a špičky 250 Amp s šířkou impulzu 8 až 20 µsec. Chráněna reverzní polarita.
  Izolační odpor: > 200 MegOhms na zem
  Potlačení RFI / EMI: Nezanedbatelný účinek na 500 Mhz při přímém kontaktu 5 wattů
  Elektrické připojení: 1/2" NPT (M), 3 wires, 18 AWG, 36" Length
Zapojení - barvy vodičů:

Červená + signál

Černá      - signál

Zelená     Uzemnění

KONSTRUKČNÍ MATERIÁLY


Materiál pouzdra:
Nerezová ocel Inconel X750 a 316L
Materiály smačených částí:
Nerezová ocel Inconel X750 a 316L
Klasifikace obalu:
NEMA/Type 4X (1P68)

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
Zapuštěná montáž senzorů
Ověřený tlak:
2x jmenovitý rozsah
Tlak při roztržení:
3x jmenovitý rozsah
  Olejová náplň: Méně než 0,66 ml silikonového oleje DC 200
  Měřené tekutiny: Jakýkoli plyn nebo kapalina kompatibilní s ocelí Hastelloy C-276 a silikonovým O-kroužkem
Hmotnost: 4 lbs. nominal
Materiál pouzdra: 316L nerezová ocel
Materiály smačených částí:  Hastelloy C-276
Identifikace: Laserem je označen na těle jednotky

VOLITELNÉ MOŽNOSTI

HD
Short length for single wall tanks
HE
Extra long length for King Receiver #1777-3
GA
Viton O-Ring
  GB Teflon O-Ring
  GE Buna-N O-Ring
  NSR Non Standard Ranging





P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
