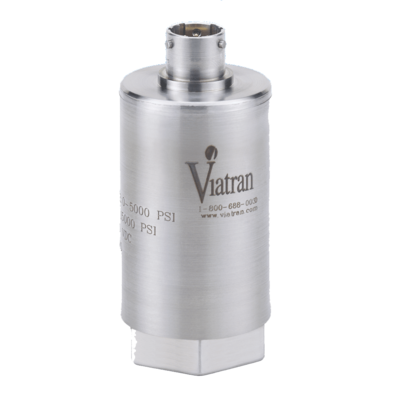

Model 148 Tlakový snímač

Model 148 Tlakový snímač

Řada „48“ je vyrobena tak, aby odolala přetížení a silným tlakovým špičkám, které mohou přetížit, oslabit nebo zničit běžné snímače. Minimální hodnota 3x násobek přetlaku u modelu X48 znamená lepší než 0,15% přesnost a přitom nabízí dobu odezvy kratší než milisekundu. Je navržen tak, aby poskytoval roky spolehlivé a opakovatelné služby.

Typické aplikace:

• Zkušební stojany motoru

• Výrobní zkušební stojany

• Hydraulické

• Kompresory a čerpadla

• Válcovny

• Die Casting

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah (FSPR):
0-15 thru 0-200 PSIA (0-1.0 thru 0-13.7 bar)
0-3 thru 0-15K PSIG, PSIS (0-0.2 thru 0-1034 bar)
0-15 PSIV* (0-1.03 BarV

Přesnost:
(kombinovaná linearita, hystereze a opakovatelnost)
0-200 PSI (0-13.7 bar) ≤±0.25% FSO
300 - 15K PSI (20-1034 bar) ≤ 0.15
Výstup v plném rozsahu (FSO) mV/V výstup, závislý na rozsahu
Rozlišení: Infinite

Dlouhodobá stabilita:

≤ 0,5% FSO za 6 měsíců
Kompenzovaný teplotní rozsah 21°C až 77°C
Rozsah procesních teplot: -40°C až 85°C
Teploty skladování: -40°C až 121°C
  Vliv teploty na nulu: ≤ ± 1% FSO na 100 ° F
Vliv teploty na rozpětí: ≤ ± 1% FSO na 100 ° F
  * Pro jednotky PSIV a Compound Range: Teplotní účinek při nulové 3,0 ± 3,0% při 100°F
Kompenzovaný teplotní rozsah 0 °C až 77°C
Výstupní signál 5 mv / V

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
10 V DC nominálně, 15 V max
Výstupní signál 2.5 to 10 mV/V
Ochrana obvodů

Chráněna reverzní polarita

Izolační odpor <5 nSec
  Doba odezvy ≤1 mSec for 10% to 90% FSO
  Elektrické připojení 6 kolíkový hermetický, bajonetový tvar, 303 SST svarový konektor
  Zapojení - barvy vodičů: Pin A + Napájení
Pin B -  Napájení
Pin C + Signal
Pin D - Signal
Pin E
Pin F

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4" - 18 NPT samice
Ověřený tlak:
≥ 300 PSI (20 barů) 1,5krát FSPR nebo 20K PSI (1378 barů), podle toho, co je menší
Tlak při roztržení: 5krát FSPR nebo 45K PSI (3102 bar), podle toho, co je les
Objem tlakové dutiny:

3 mL without fittings

Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:

0-3 až 200 PSI (0-0,2 až 13 bar) 316 z nerezové oceli
> 200 PSI (> 13 bar) 15-5PH nerezová ocel

Materiál pouzdra:

Nerezová ocel 316 / 304L
Identifikace:
Laserem vyznačeno na tělo snímače
Hmotnost: 10 oz (283 g)

Rozměry nímače




P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
