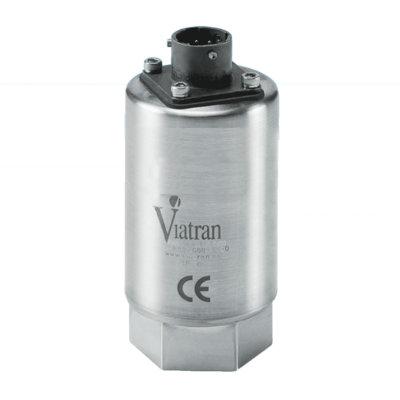

Model 24A Tlakový snímač

Model 24A Tlakový snímač

Model 24A je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 24A měří od 3 PSI do 5000 PSI (0,2 až 345 bar) se standardní linearitou ≤ ± 0,25% FSO. Volitelně je k dispozici vylepšená linearita ± 0,15% nebo ± 0,10% FSO. Model 24A má standardně výstupní signál 0-5 Vdc.

Typické aplikace:

• Zkušební stojany motoru

• Výrobní zkušební stojany

• Hydraulické

• Kompresory a čerpadla

• Válcovny

• Die Casting

Kontaktujte naše aplikační inženýry ještě dnes a přizpůsobte tuto jednotku vašim konkrétním potřebám.

VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah (FSPR):
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI) (0,2 až 345 bar)
0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar)
0-15 PSIV (0-1,03 BarV)
  Nelinearita:
≤±0.25% FSO
  Hystereze a opakovatelnost: ≤±0.10% FSO≤±0.10% FSO
Výstup v plném rozsahu (FSO): 3,0 mV / V dc při 21 ° C ± 1% FSO
Rozlišení: Infinite

Dlouhodobá stabilita:

≤ ± 0,3% FSO za 6 měsíců
Kompenzovaný teplotní rozsah: 21°C až 77°C
Rozsah provozních teplot: -40°C to 121°C
-40°C to 85°C
Limity teploty skladování: -40°C to 121°C
  Vliv teploty na nulu: ≤ ± 2,0% FSO na 100 ° F
Vliv teploty na rozsah: ≤ ± 2,0% FSO na 100 ° F
  * Pro jednotky PSIV a Compound Range Vliv teploty na nulu ≤ ± 3,0% na 100 ° F
Kompenzovaný teplotní rozsah 32 ° F až 170 ° F (0 ° C až 77 ° C)
Výstupní signál 5 mv / V

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(12 až 30 Vdc pro možnost 10 Vdc výstupu
Regulace napájení: ≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
Výstupní signál:

0 - 5 Vdc standard (viz možnosti)

  Nastavení nuly: ±5% FSO min
Ochrana obvodů: Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Ochrana proti přepětí na 1000 V podle EN61000-4-
  Izolační odpor: <5 nSec to case ground


Doba odezvy:

<2 mSec k dosažení 90% plného rozsahu stupnice
  RFI/EMI CE EMC odpovídá IEC EN 61326. Označení CE
  Elektrické připojení: Bendix PT02E-10-6P, shuduje se s PT06E-10-6S (SR)


Zapojení - barvy vodičů:

Pin A Napájení +
Pin B Napájení -
Pin C Signál +
Pin D Signál -
Pin E
Pin F
Uzemnění

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4" - 18 NPT samice
Ověřený tlak:
≤ 500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3x nebo 9 000 PSI (620 barů) max
Tlak při roztržení: ≤ 500 PSI (35 barů) 5x nebo 2 400 PSI (170 barů) max
> 500 PSI (35 barů) 5x rozmezí nebo 10 000 PSI (700 barů) max
Objem tlakové dutiny:

≤500 PSI (35 bar) 1.5 ml
>500 PSI (35 bar) 1.5 m

Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:

316 nerezová ocel

Materiál pouzdra:

304L SS
Identifikace:
Pressure sensitive label
Hmotnost: 10 oz (283 g)

Rozměry snímače
