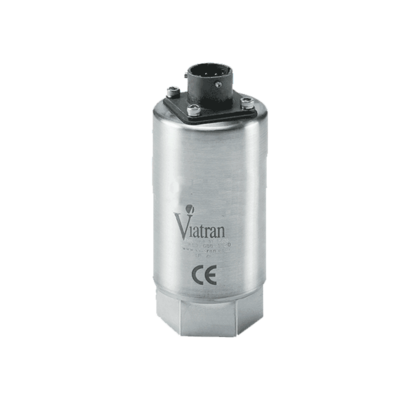

Model 24B Tlakový snímač

Model 24B Tlakový snímač

Model 24B je jedním z našich nejuniverzálnějších převodníků tlaku pro průmyslové aplikace. Model 24B snímá od 0 do 100 PSI  a od 0 až 30 000 PSI se standardní linearitou ≤ ± 0,25% FSO.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah (FSPR):
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)
Nelinearita:
≤±0.25% FSO
Hystereze a opakovatelnost:
≤±0.10% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc při 70°F (21°C) ≤±0.10% FSO
  Rozlišení: Infinite
  Dlouhodobá stabilita: ≤ ± 0,3% FSO za 6 měsíců
  Kompenzovaný teplotní rozsah 21°C až 77°C
  Rozsah teplot procesních médií -40°C až 121°C
  Rozsah okolní provozní teploty -40°C až 85°C
  Teploty skladování: -40°C až 121°C
Vliv teploty na nulu: ≤±2.0% FSO per 100°F
  Vliv teploty na rozpětí: ≤±2.0% FSO per 100°F

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
8 až 30 V DC při nominální hodnotě 3,5 mA, max. 5 mA
(12 až 30 Vdc pro možnost 10 Vdc výstupu

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
  Výstupní signál: 0 - 5 Vdc standard (viz možnosti)
  Nastavení nuly: ±5% FSO min
  Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4-5

  Izolační odpor: <5 nSec to case ground
Doba odezvy: <2 mSec k dosažení 90% plného rozsahu stupnice
Potlačení RFI / EMI: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
Zapojení - barvy vodičů: Pin A + Napájení
Pin B - Napájení
Pin C + Signal
Pin D - Signal
Pin E
Pin F
Uzemnění

MECHANICKÉ CHARAKTERISTIKY




Tlakové připojení
1/4" - 18 NPT samice
Ověřený tlak:
1,5krát rozsah nebo 20 000 PSI (1379 bar) max
  Tlak při roztržení: 3krát rozsah nebo max. 35 000 PSI (2400 bar)
  Objem tlakové dutiny:

4.5 ml

  Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY





Materiály smačených částí:

Inconel X-750, heat treated per MR0175-2000

Materiál pouzdra:

304 nerezová ocel
Identifikace:
Laserem vyznačeno na tělo snímače
  Rázová limitace: 100 G’s
  Krytí: NEMA 4X
  Hmotnost: 5.5 lbs nominal (2.4 kg)

Rozměry nímače
