Model 347 Tlakový snímač

Model 347 Tlakový snímač

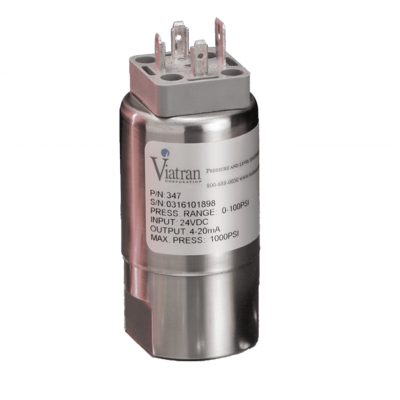

Model 347 je konstruován na apikace jako je olej a plyn, hydraulickém ovládání, testovacích strojích a mnoha dalších aplikacích vyžadujících stabilní a spolehlivá měření tlaku s dobrou přesností za přiměřenou cenu. Mohou být konfigurovány různými způsoby - od zapečetěného pouzdra s kabelem, který umožňuje jeho použití ve "venkovním" prostředí.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY

Tlakový rozsah (FSPR):
0-15, 30, 50, 75, 100, 200, 300, 500 PSIA
0-3, 5, 10, 15, 30, 50, 75, 100, 200, 300, 400, 500, 750, 1,000, 1,500 PSIG
2K, 3K, 4K, 5K, 7.5K, 10K, 15K, 20K PSIS
0-5,10 & 15 PSIV*
Nelinearita:
≤±0.50% FSO

Vylepšená přesnost (nelinearita):

± 0,35% ** ** Závisí na rozsahu
Hystereze: <0.25% FSO
  Výstup v plném rozsahu (FSO): 16 mA ±2% at 70°F (21°C)
  Rozlišení: Infinite


Dlouhodobá stabilita:

≤ ± 0,5% FSO za 6 měsíců
  Kompenzovaný teplotní rozsah: 21°C až 76°C
  Rozsah provozních teplot:

-28°C - až 93°C

  Limity teploty skladování -40°C to 121°C
Vliv teploty na nulu: ≤ ± 2% FSO na 100 ° F Typické
  Vliv teploty na rozpětí: ≤ ± 2% FSO na 100 ° F Typické
Nastavení nuly: ± 5% FSO (nominální)
* For PSIV and Compound Range units
nula je ≤ ± 3,0% na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY

Napájecí napětí:
8 až 30 Vdc
  Regulace napájení: ≤ ± 0,08% FSO na volt
  Výstupní signál:

4 až 20 mA

Impedanční zatížení: 1050 Ohms max at 30 Vdc
  Ochrana obvodů Chráněna reverzní polarita. Označení CE
RFI / EMI CE EMC kompatibilní podle IEC EN 61326-1 a EN 61326-2-3 Příloha BB

Voltage Spike

Odolejte špičce 1000 V podle EN 61000-4-5
Izolační odpor <5 nS conductance
Vstupní proud 4-20 mA
Doba odezvy <2 mSec pro 10-90% změnu výkonu

Zapojení - barvy vodičů:

Pin 1 +Power / Signal
Pin 2 - Power / Signal
Pin 3 No Connection
Ground Spade Case groun

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:
1/4” NPT samice
Ověřený tlak:
≤200 PSI 3x ≥ 300 PSI 1,5krát FSPR nebo 25K PSI (1723 bar), podle toho, co je menší
  Tlak při roztržení: 5krát FSPR nebo 30K PSI (2068 bar), podle toho, co je menší
  Objem tlakové dutiny:

0,06 kubických palců, nominální

  Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY





Materiály smačených částí:

0-3 až 200 PSI (0-1,0 až 13,7 bar) - 316L nerezové oceli
0 - 300 PSI (20,6 bar) a vyšší - 15-5PH nerezový ocel
Identifikace:
Syntetický štítek
  Hmotnost: Jmenovitý křemíkový snímač 8 oz, nominální 10,5 oz (tenzometr)

ROZMĚRY SNÍMAČE

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
