Model 34A Tlakový snímač

Model 34A Tlakový snímač

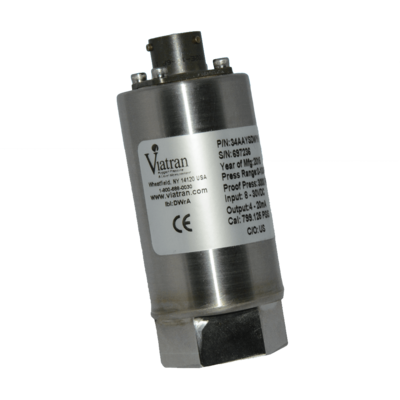

Model 34A je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 34A měří od 3 PSI do 5000 PSI (0,2 až 345 bar) se standardní linearitou ≤ ± 0,25% FSO. Jako možnost je k dispozici vylepšená linearita ± 0,15% nebo ± 0,10% FSO. Model 34A má standardně výstupní signál 4 - 20 mA.

Typické aplikace:

• Zkušební stojany motoru

• Výrobní zkušební stojany

• Hydraulické

• Kompresory a čerpadla

• Válcovny

• Die Casting

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah (FSPR):
0-3 až 5 000 PSIG (PSIS PRO> 500 PSI)
(0,2 až 345 bar)
0-15 až 0-5000 PSIA (0-1,0 až 0-345 bar)
0-15 PSIV (0-1,03 BarV)

Nelinearita:
≤±0.25% FSO
  Hystereze a opakovatelnost ≤±0.10% FSO
Výstup v plném rozsahu (FSO): 16 mA at 70°F (21°C) ±1.0% FSO
Rozlišení: Infinite

Dlouhodobá stabilita:

≤ ± 0,3% FSO za 6 měsíců
Kompenzovaný teplotní rozsah: 21°C to 77°C
Rozsah teplot procesních médií:-

40°C to 121°C

Rozsah okolní provozní teploty: -40°C to 85°C
  Limity teploty skladování -40°C to 121°C
Vliv teploty na nulu: ≤ ± 2,0% FSO na 100 ° F


Vliv teploty na rozpětí:

≤ ± 2,0% FSO na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
8 až 30 Vdc
Regulace napájení:

4 až 20 mA

  Výstupní signál: ±5% FSO min
Ochrana obvodů Polarita vstupu může být obrácena. Výstup může být zkratován na neurčito Přepěťová ochrana na 1000 voltů podle EN61000-4-
  Izolační odpor <5 nSec to case ground


Doba odezvy

<2 mSec to reach 90% of full scale
  Potlačení RFI / EMI CE EMC odpovídá IEC EN 61326. Označení CE
  Elektrické připojení Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)


Zapojení - barvy vodičů:

Pin A + Power / Signal
Pin B - Power / Signal
Pin C No connection
Pin D No connection
Pin E No connection
Pin F No connection
Shell Groun

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení:
1/4" - 18 NPT samice
Ověřený tlak:
≤ 500 PSI (35 barů) 3x rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3x nebo 9 000 PSI (620 barů) max
Tlak při roztržení: ≤ 500 PSI (35 barů) 5x nebo 2 400 PSI (170 barů) max
> 500 PSI (35 barů) 5x rozmezí nebo 10 000 PSI (700 barů) max
Objem tlakové dutiny:

≤500 PSI (35 bar) 1.5 ml
>500 PSI (35 bar) 1.5 m

Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:

316 nerezová ocel
Materiál pouzdra: 304L SS
Identifikace:
Štítek
Hmotnost: 10 oz (283 g)

ROZMĚRY SNÍMAČE

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
