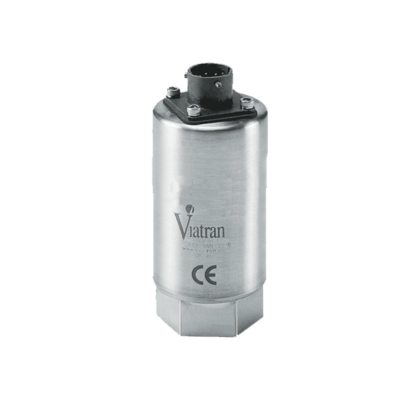

Model 34B Tlakový snímač

Model 34B Tlakový snímač

Model 34B je jedním z našich nejvšestrannějších převodníků tlaku pro průmyslové aplikace. Model 34B měří od 0-100 PSI do 0-30 000 PSI se standardní linearitou ≤ ± 0,25% FSO.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:

Vaše osobní údaje budou zpracovány podle Podmínek zpracování osobních údajů.

VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah (FSPR):
0-100 až 15 000 PSIG (PSIS PRO ≥ 1500 PSI) (7 až 1000 bar)

Nelinearita:
≤±0.25% FSO

Hystereze a opakovatelnost:
≤±0.10% FSO
Výstup v plném rozsahu (FSO): 16 mA at 70°F (21°C) ±1% FSO
Rozlišení: Infinite

Dlouhodobá stabilita:

≤ ± 0,3% FSO za 6 měsíců
Kompenzovaný teplotní rozsah: 21°C to 77°C
Rozsah procesních teplot: -40°C to 121°C
Rozsah okolních provozních teplot -40°C to 85°C
Teploty skladování: -40°C to 121°C
  Vliv teploty na nulu: ≤ ± 2,0% FSO na 100 ° F
Vliv teploty na rozpětí: ≤ ± 2,0% FSO na 100 ° F

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
8 až 30 Vdc

Regulace napájení:
≤ ± 0,01% FSO na změnu voltu v rozsahu napájecího napětí
Výstupní signál: 4 až 20 mA
Nastavení nuly: ±5% FSO min
Ochrana obvodů:

Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován. Ochrana proti přepětí na 1000 V podle EN61000-4-

Izolační odpor:

<5 nSec to case ground
  Doba odezvy: <2 mSec k dosažení 90% plného rozsahu stupnice
  RFI / EMI Suppression CE EMC odpovídá IEC EN 61326. Označení CE
  Elektrické připojení: Bendix PT02E-10-6P, shoduje se s  PT06E-10-6S (SR)
  Zapojení - barvy vodičů: Pin A + Napájení / Signal
Pin B - Napájení / Signal
Pin C
Pin D
Pin E
Pin F
Uzemnění

MECHANICKÉ CHARAKTERISTIKY

Tlakové připojení
1/4" - 18 NPT samice
Ověřený tlak:
1,5krát rozsah nebo 20 000 PSI (1379 bar) max
Tlak při roztržení: 3krát rozsah nebo max. 35 000 PSI (2400 bar)

Objem tlakové dutiny:

4.5 ml

Montáž: Může být podporováno procesním potrubím

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:

Nerezová ocel 15-5 PH

Materiál pouzdra:

304L Nerezová ocel
Identifikace:
Laserem vyznačeno na tělo snímače
Rázová limitace: 100 G’s
Hmotnost: 10 oz (283 g)

Rozměry nímače






P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
