Model 122 Tlakový snímač

Model 122 Tlakový snímač

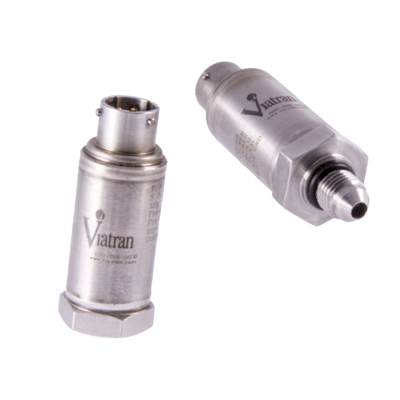

Převodník tlaku Viatran Model 122 je určen pro aplikace, kde je omezený prostor. S maximálním průměrem ohybu 7/8" je navržen tak, aby vyhovoval i nejmenším místům a zachoval snadnou montáž. Zobrazeny jsou možnosti 1/8" NPT (M) a (F).

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-3 až 0-5000 PSIG, PSIS, 0-15 až 0-5000 PSIA, 0-15 PSIV

Kombinovaná přesnost (nelineární, hystereze, nulové opakování)
≤±0.12% FSO
Dlouhodobá stabilita: ≤±0.1% FSO za 6 měsíců
  Doba odezvy: <5 mSec pro 10% až 90% FSO
  Posun nuly po přetížení 500 PSI: ≤± 0.1% FSO
  Rozsah kompenzované teploty:

0°C to 82°C



Rozsah provozní teploty:

-40°C to 121°C


Teploty skladování: -40°C až 121°C
  Vliv teploty na nulu: ≤ ± 1% FSO na 100°F
  Vliv teploty na rozpětí: ≤ ± 1% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
10 V DC jmenovitý, max. 15 V DC

Regulace napájení:
≤ ± 0,05% FSO na volt
Výstupní signál:
5 mV / V pro 3 až 5 PSI; 10 mV / V všechny ostatní rozsahy
Ochrana obvodů: Výstup může být zkratován na neurčito. Polarita vstupu může být obrácena. Přepětí chráněné na 1000 voltů <1 mSec trvání
Izolační odpor: <5nS vodivost
Elektrické připojení: 6pin hermetický, bajonetový, 303 SST svařovaný konektor
  Zapojení - barvy vodičů:

Pin A + Power
Pin B - Power
Pin C + Signal
Pin D -Signal
Pin E Case Ground
Pin F Žádné připojení

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
316 nerezová ocel

Materiál pouzdra:
316 nerezová ocel
  Materiál snímače:

316 nerezová ocel

Hmotnost:

5 oz

  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY




Ověřený tlak:

3 times range (10,000 PSI max)




Tlak při roztržení:

5 times range (10,000 PSI max)




Průměr:

0.875 inches
