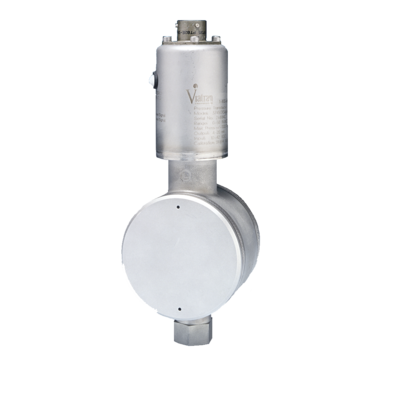

Model 244 Tlakový snímač

Model 244 Tlakový snímač

Model 244 poskytuje výstupní sígnál 0 - 5 V DC. Díky naší technologii s proměnlivou kapacitou poskytuje tento snímač extrémní ochranu proti přetlaku až do 500 PSI. Tato konstrukce senzoru poskytuje standardní přesnost <± 0,15% FSO. Jednotka také nabízí standardní teplotní výkon až ± 2% / 100°F se zlepšenou možností ± 1%/100°F.
Všechny smáčené povrchy řady X44 jsou vyrobeny z nerezové oceli 316, takže jsou ideální pro mokré aplikace. V testovacích komorách prostředí odolávají tyto povrchy nečistotám, jako jsou vodní pára, olej, zplodiny nebo mlha.

Atmosférická reference je speciálně konstruována tak, aby odolala vnikání vlhkosti a zajistila přesné měření tlaku.
Model 244 je vybaven interním kalibračním obvodem pro snadné nastavení pole, rychlým odpojením elektrického připojení a externím ovládáním nuly a rozpětí. Tyto funkce umožňují kalibrovat snímač bez externího zdroje tlaku a eliminují tak potřebu odesílání snímače do metrologické laboratoře ke kalibraci.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-5, 10, 20, 50, 100, 300, 750" W.C. 0-15, 50, 100 PSIG

Nelinearita:
≤±0.15% FSO
Opakovatelnost:
≤±0.10% FSO
  Hysteresis: ≤±0.10% FSO
  Výstup v plném rozsahu (FSO): 5 Vdc at 70°F
Dlouhodobá stabilita: ≤±0.2% FSO za 6 měsíců
  Posun nuly po přetížení 500 PSI: ≤± 0.1% FSO
  Rozsah kompenzované teploty: 21° až 76°C
  Rozsah teplot procesních medií: 0° F to +250° F
Teploty skladování: -40°C až 121°C
  Vliv teploty na nulu: ≤ ± 2% FSO na 100°F
  Vliv teploty na rozpětí: ≤ ± 2% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
10 až 42 Vdc

Regulace napájení:
≤ ± 0,1% FSO změna v rozsahu napájecího napětí
Výstupní signál:
0 až 5 Vdc standard (viz varianta DM)
  Odolnost proti zatížení: 3000 Ohms min
  Nastavení nuly: ± 10 % FSO min
  Nastavení rozsahu: ± 10 % FSO min
  Kalibrační signál: 80% FSPR, zkratováním kolíků C & D
  Přesnost kalibračního signálu: ≤±0.5% FSO
Ochrana obvodů: Polarita vstupu může být obrácena.
Izolační odpor: <1nS
Doba odezvy: Od 0,2 s pro 5 "W.C. rozsah až do 0,008 s pro 100 PSI. Rychlejší odezva je k dispozici s volbou NF.
Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
  Zapojení - barvy vodičů: Pin A + Power
Pin B - Napájení
Pin C + Signal
Pin D - Signal
Pin E Kalibrovat
Pin F Kalibrovat

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
316 nerezová ocel

Materiál pouzdra:
Nerezová ocel 304 a 316 s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
3.6 lbs.
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:

1/4" - 18 NPT - samice


Ověřený tlak:

500 PSI



Tlak při roztržení:

 1000 PSI

  Citlivost na polohu: ≤ ± 1,0 ”W.C. v jakékoli orientaci
  Nárazy a vibrace: ≤ ± 1,0% FSO na G po dobu 50 Hz až 200 Hz podél libovolné osy
  Náplň snímače: Silikonový olej Dow DC200
  Montáž: Může být podporováno procesním potrubím
