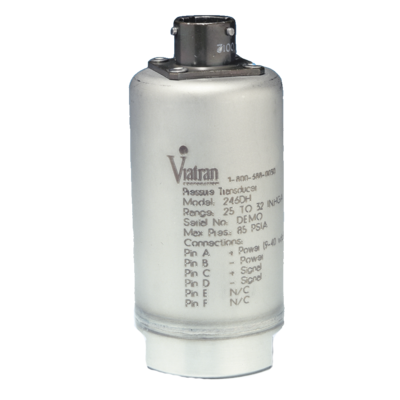

Model 246 Tlakový snímač

Model 246 Tlakový snímač

Tlakový snímač Viatran 246 je elektronický tlakový snímač navržený pro přesné měření barometrického tlaku s přesností 0,01 v HgA. Model 246 měří tlaky ve standardních rozsazích 25 v HgA až 32 v HgA.



VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah snímače (FSPR):
25 "až 32" HgA standard
(volitelné rozsahy lze z výroby nastavit od 16 "HgA dolního limitu rozsahu do 35" HgA horního rozsahu rozsahu, 7 "Hg rozsahu rozpětí.)

Nelinearita:
≤±0.007” Hg

Opakovatelnost:
≤±0.007" Hg

Hystereze:

≤±0.007" Hg

Výstup v plném rozsahu (FSO):

0 to 5 VDC
  Dlouhodobá stabilita: ≤ ± 0,9% FSO za 6 měsíců (typické)
Rozsah kompenzované teploty: 21°C až 76°C
Rozsah teplot procesních médií: -40°C až 85°C
Rozsah okolní provozní teploty: -40°C až 121°C
  Teploty skladování: -40°C až 121°C
Vliv teploty na nulu: < ±0.01" Hg per 1° F
Vliv teploty na rozpětí: < ±0.01" Hg per 1° F

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
9 to 40 VDC

Regulace napájení:
≤±0.000007" Hg per Volt

Výstupní signál:
0 to 5 VDC
Odolnost proti zatížení: ≥ 10K Ohms


Ochrana obvodů:

Chráněna reverzní polarita. Výstup může být zkratován na neurčito. Vstupní obvod chráněný na 1000 V


Izolační odpor:

<5 nS


Elektrické připojení

Bendix / Amphenol PT02E-10-6P, shoduje se s PT06E-10-6S (SR)

Zapojení - barvy vodičů:

Pin A  + Power / Signal
Pin B  - Power / Signal
Pin C   Nezapojeno
Pin D   Nezapojeno
Pin E    Nezapojeno
Pin F    Nezapojeno



Stínění:

Ground

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
316 Nerezová ocel, Viton „O“ -kroužek

Materiál pouzdra:
304L nerezová ocel
Hmotnost:
15 oz.
Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:

1/4" NPT samice


Ověřený tlak:
85 PSIA (173" HgA)

Tlak při roztržení:
2K PSI

Objem tlakové dutiny:

0.25 cubic in.


Montáž:

Může být podporováno procesním potrubím

VOLITELNÉ MOŽNOSTI

Alternate Electrical Connectors




BA

(K)PTIH-12-8P

BE

Aphenol 165-15

BG

(K)PTIH-10-6P

BI

DIN 43650

BK

WK4-32S

BL

WK6-32S

BM

WKA7-32S

BN

(K)PTIH-8-4P

BQ

(K)PT02H-10-6P

BR

CF3102E-14S-6P

BS

CF3102E-14S-5P

Performance options




DG

Improved temperature performance to 0.00072" Hg per 1° F (zero and span)

DH

Special ranging

EA

Twenty point calibration run at specified temperature

GE

Buna “O”-Ring

NH

Custom identification


Alternate Pressure Ports




YA

MS33649-04


YH

1/8" NPT(M)


YI

1/8" NPT(F)


YK

1/4" NPT(M)


YN

3/8" NPT(F)
  YP 1/2" NPT(M)


YR

1/2" NPT(F)
  Note:

Note: Application of some available options may affect standard performance. Consult your Viatran representative for details.
