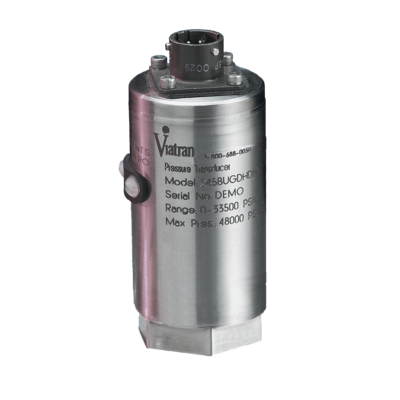

Tlakový snímač Viatran Model 345 DigiComp patří mezi naše nejpřesnější snímače tlaku pro průmyslové zkušební a výzkumné aplikace. Model 345 měří absolutní tlak od 3 PSI do 5 000 PSI (0,2 až 345 bar) se standardní přesností ≤ ± 0,06% FSO.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY



Tlakový rozsah (FSPR):
0-3 thru 5000 PSIG (PSIS FOR >500 PSI) (0.2 thru 345 bar)
0-15 thru 0-5000 PSIA (0-1.0 thru 0-345 bar)
0-15 PSIV (0-1.03 BarV)

Nelinearita:
≤±0.06% FSO
Opakovatelnost:
≤±0.06% FSO
  Hysteresis: ≤±0.06% FSO
  Výstup v plném rozsahu (FSO): 16 mA při 21°C <± 0,10% FSO
Dlouhodobá stabilita: ≤ ± 0,3% FSO za 6 měsíců
  Rozsah kompenzované teploty: 0° až 77°C
  Rozsah teplot procesních medií: -40°C až 121°C
  Rozsah okolní provozní teploty: -40°C až 85°C
Teploty skladování: -40°C až 121°C
  Vliv teploty na nulu: ≤±1.0% FSO na 100°F
  Vliv teploty na rozpětí: ≤±1.0% FSO na 100°F

ELEKTRICKÉ CHARAKTERISTIKY



Napájecí napětí:
8 až 30 Vdc

Regulace napájení:
≤±0.01% FSO per volt change over the supply voltage range
Výstupní signál:
4 to 20 mA
  Odolnost proti zatížení: 1050 Ohms max at 30 Vdc
  Nastavení nuly: ±5% FSO min
  Nastavení rozsahu: ±5% FSO min
  Kalibrační signál: 80% of FSPR, by shorting calibration pins
  Přesnost kalibračního signálu: ≤ ± 0,1% z uvedené hodnoty
Ochrana obvodů: Polarita vstupu může být obrácena. Výstup může být na dobu neurčitou zkratován Přepěťová ochrana na 1000 voltů podle EN61000-4-5
Izolační odpor: ≥ 200 MegOhms na zem
Doba odezvy: <2 mSec k dosažení 90% plného rozsahu stupnice
  Potlačení RFI / EMI: CE EMC odpovídá IEC EN 61326. Označení CE
Elektrické připojení: Bendix PT02E-10-6P, shoduje se s PT06E-10-6S (SR)
  Zapojení - barvy vodičů: Pin A + napájení / signál
Pin B - napájení / signál
Pin C Kalibrace
Pin D Kalibrace
Pin E Nepřipojeno
Pin F Nepřipojeno

KONSTRUKČNÍ MATERIÁLY




Materiály smačených částí:
316 nerezová ocel
Materiál pouzdra:
304 SS s hliníkovou slitinou, černý pozinkovaný kobaltový elektrický konektor
Hmotnost:
10 oz (283 g)
  Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY



Tlakové připojení:
1/4" - 18 NPT samice

Ověřený tlak:
≤ 500 PSI (35 barů) 3krát rozsah nebo 1200 PSI (80 barů) max
> 500 PSI (35 barů) 3krát rozsah nebo 10 000 PSI (700 barů) max

Tlak při roztržení:
≤ 500 PSI (35 bar 5krát rozsah nebo 2 400 PSI (170 bar) max
> 500 PSI (35 barů) pětkrát nebo 10 000 PSI (700 barů) max


Objem tlakové dutiny:

<500 PSI (35 bar, 3,3 ml)
> 500 PSI (35 bar) 4,2 ml
  Montáž: Může být podporováno procesním potrubím

ROZMĚRY SNÍMAČE




P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
