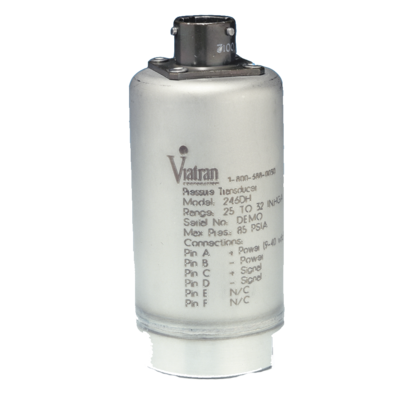

Snímač tlaku Viatran 346 je elektronický tlakový snímač navržený pro přesné měření barometrického tlaku s přesností 0,01 v HgA. Model 346 měří tlaky ve standardních rozsazích 25 v HgA až 32 v HgA.

Poptávkový systém

Nakonfigurujte si vlastní produkt, podle Vašich požadavků a potřeb. Pokud si s konfigurací nebudete jistí, uveďte do poznámek potřebné informace o stavajícím produktu třeba i konkurenčním. Rádi Vám pomůžeme najít alternativní produkt z řady Viatran. Pokud je Vaše poptávka urgentní informujte nás o tom, uděláme maximum, abychom Vám pomohli tuto situaci vyřešit co nejrychleji.

Pokud potřebujete více informací, neváhejte nás kontaktovat.

Konfigurační kód Viatran:


VÝKONOSTNÍ CHARAKTERISTIKY


Tlakový rozsah snímače (FSPR):
25 "až 32" HgA standard
(volitelné rozsahy lze z výroby nastavit od 16 "HgA dolního limitu rozsahu do 35" HgA horního rozsahu rozsahu, 7 "Hg rozsahu rozpětí.)

Nelinearita:
≤±0.007” Hg
  Doba odezvy: <±5 mSec

Opakovatelnost:
≤±0.007" Hg

Hystereze:

≤±0.007" Hg

Výstup v plném rozsahu (FSO):

0 to 5 VDC
  Dlouhodobá stabilita: ≤ ± 0.035" Hg za 6 měsíců
Rozsah kompenzované teploty: 21°C až 76°C
Rozsah teplot procesních médií: -40°C až 85°C
Rozsah okolní provozní teploty: -40°C až 121°C
  Teploty skladování: -40°C až 121°C
Vliv teploty na nulu: < ±0.01" Hg per 1° F
Vliv teploty na rozpětí: < ±0.01" Hg per 1° F

ELEKTRICKÉ CHARAKTERISTIKY


Napájecí napětí:
9 to 40 VDC

Regulace napájení:
≤±0.000007" Hg per Volt

Výstupní signál:
4 až 20 mA
  Úrovně hluku výstupního signálu: < 32 µAmps
  Odolnost proti zatížení: 1500 Ohms maximum at 40 VDC
  Vyvážení nuly: Skutečný výkon při 25 "HgA bude označen na tělo snímač. Tolerance stanovené hodnoty je <± 0,01" Hg skutečné.
  Vyvážení rozsahu: Skutečný výkon při 32 "HgA bude označen na tělo snímač. Tolerance stanovené hodnoty je <± 0,01" Hg skutečné.


Ochrana obvodů:

Chráněna reverzní polarita. Výstup může být zkratován na neurčito. Vstupní obvod chráněný na 1000 V


Izolační odpor:

<5 nS


Elektrické připojení

Bendix / Amphenol PT02E-10-6P, shoduje se s PT06E-10-6S (SR)

Zapojení - barvy vodičů:

​Pin A + Power
Pin B - Power
Pin C + Signal
Pin D - Signal
Pin E No connection
Pin F No connection

Stínění:

Ground

KONSTRUKČNÍ MATERIÁLY

Materiály smačených částí:
316 Nerezová ocel, Viton „O“ -kroužek

Materiál pouzdra:
304L nerezová ocel
Hmotnost:
15 oz.
Identifikace: Laserem označeno na těle jednotky

MECHANICKÉ CHARAKTERISTIKY


Tlakové připojení:

1/4" NPT samice


Ověřený tlak:
85 PSIA (173" HgA)

Tlak při roztržení:
2K PSI

Objem tlakové dutiny:

0.25 cubic in.


Montáž:

Může být podporováno procesním potrubím

VOLITELNÉ MOŽNOSTI









Alternate Electrical Connectors




BA

(K)PTIH-12-8P

BE

Aphenol 165-15

BG

(K)PTIH-10-6P

BI

DIN 43650

BK

WK4-32S

BL

WK6-32S

BM

WKA7-32S

BN

(K)PTIH-8-4P

BQ

(K)PT02H-10-6P

BR

CF3102E-14S-6P

BS

CF3102E-14S-5P

Performance options




DG

Improved temperature performance to 0.00072" Hg per 1° F (zero and span)

DH

Special ranging

EA

Twenty point calibration run at specified temperature

GE

Buna “O”-Ring

NH

Custom identification


Alternate Pressure Ports




YA

MS33649-04


YH

1/8" NPT(M)


YI

1/8" NPT(F)


YK

1/4" NPT(M)


YN

3/8" NPT(F)
  YP 1/2" NPT(M)


YR

1/2" NPT(F)
  Note:

Note: Application of some available options may affect standard performance. Consult your Viatran representative for details.





No options

P/N 51HMRS204A

HART® Modem s / RS232 konektorem, 4 ft.Cable a mini grabber konce



P/N 51HMRS204B

Modul HART® s konektorem / RS232, 4 ft. Konce kabelů a banankovým konektorem

P/N 51HMUSB04A

HART® Modem w / USB, 4 ft.kabel & mini grabber konce

P/N 51HMUSB04B

Konektor HART® Modem s / USB, 4 ft. Konce kabelů a banankovými konektory

P/N 51PS-EXPRES

Power Xpress- Power Solution kit s rezistorem (černá skříňka), kabely a klipy (Modem NENÍ součástí dodávky)

DevCom2000-Lite Software

Kalibrace v terénu pro snímače tlaku Hammer Union modely 511, 521 a 522

Software, modem, kabeláž, testovací připojení a komponenty potřebné pro kalibraci vašeho snímače tlaku Hammer Union modely 511, 521 nebo 522.
